一种拆装方便的环保型户外重组竹墙板的制作方法

本实用新型涉及资源与环境新型再生建筑材料应用技术领域，具体是指一种拆装方便的环保型户外重组竹墙板。

背景技术：

竹重组材通常是将竹材截断、剖分、制丝或分层制篾、干燥、浸胶、竹篾或竹丝全纵向组坯、热压后而制成的一种密度大、强度高的结构用材，近年来得到了广泛的应用。

竹重组材目前被广泛应用在户外地板、户外墙板、花园地板、型材板以及马厩板等领域，竹重组材作为实木板材中的一种，随着其他实木板材被不断消耗，日渐短缺，其可再生制造的特性深受各大家具生产厂商的追捧，目前已经在实木板材中占据了不少的份量。

中国实用新型文献CN204238498U公开一种重组竹组合墙体，其包括墙体立板、弹性压板和重组竹墙板，所述重组竹墙板两侧面设置有墙板卡槽，墙板卡槽的底面上设置有向内侧倾斜的压板导向槽，在压板导向槽的槽底端部设置有卡接槽；所述弹性压板上端面设置有带有螺纹孔的圆柱台，弹性压板的两侧分别为斜支撑板，斜支撑板的底部设置有凸台，所述弹性压板的两侧的斜支撑板分别卡入相邻两块重组竹墙板的压板导向槽内，斜支撑板底部的凸台固定连接于压板导向槽底部的卡接槽内，所述弹性压板上端面的螺纹孔内连接有紧固螺钉，紧固螺钉的底部与墙板立板固定。

上述案子可以达到让整个墙板紧紧地固定在墙壁上，但是其中弹性压板，尤其是紧固螺钉都是可以直接被人们看到，严重影响了整个墙板的美观，再者小孩子在玩耍时，也容易将手指伸进去，造成一些安全隐患。

基于此，本发明人对此问题深入研究，遂有本案产生。

技术实现要素：

本实用新型的目的在于提供一种拆装方便的环保型户外重组竹墙板，其在解决了防止小孩子被螺钉割伤的隐患的同时，还具有拆装方便的特点。

为了达成上述目的，本实用新型的解决方案是：

一种拆装方便的环保型户外重组竹墙板，包括若干个重组竹墙板模块，每一重组竹墙板模块均固定在墙壁上，相邻重组竹墙板模块之间留有间隔缝；

其中，每一重组竹墙板模块在四个侧边均形成有下沉凹槽，该环保型户外重组竹墙板还包括设置在间隔缝处的重组竹线条；该重组竹线条具有主体部、第一嵌合部、第二嵌合部以及按压部，该主体部设置有供第一嵌合部和第二嵌合部活动的横向槽，该主体部还设置有供按压部活动的竖向槽，该第一嵌合部和第二嵌合部分别具有与按压部上侧斜面匹配的斜面部，该第一嵌合部、第二嵌合部和倒锥形按压部上还均设置有复位弹簧。

进一步，该第一嵌合部和第二嵌合部上均沿纵向突出设置有突出缘，该第一嵌合部和第二嵌合部上的复位弹簧一端分别抵靠在所在侧重组竹墙板模块的侧面上，另一端则分别抵靠在第一嵌合部和第二嵌合部突出缘上。

进一步，该主体部上表面设置有容置槽，该按压部头部在第一嵌合部与重组竹墙板模块彼此定位时位于容置槽内且低于重组竹墙板模块的上表面。

采用上述方案后，本实用新型涉及的一种拆装方便的环保型户外重组竹墙板，其通过在相邻重组竹墙板模块之间设置重组竹线条，如此可以起到填充间隙，避免小孩子刮伤等问题。

接着，本实用新型通过设置按压部，人们在需要进行拆卸时，只需要通过按压部即可改变第一嵌合部和第二嵌合部的位置，让第一嵌合部和第二嵌合部从下沉凹槽中脱离出来，轻松实现拆卸工作；在安装时也是非常方便，直接从上方直接安装即可，而不用从侧边进行插入，对施工空间没有要求，非常方便。

与现有技术相比，本实用新型所形成的环保型户外重组竹墙板，其不仅提高了安全系数，而且还有拆装方便的优势，便于推广。

附图说明

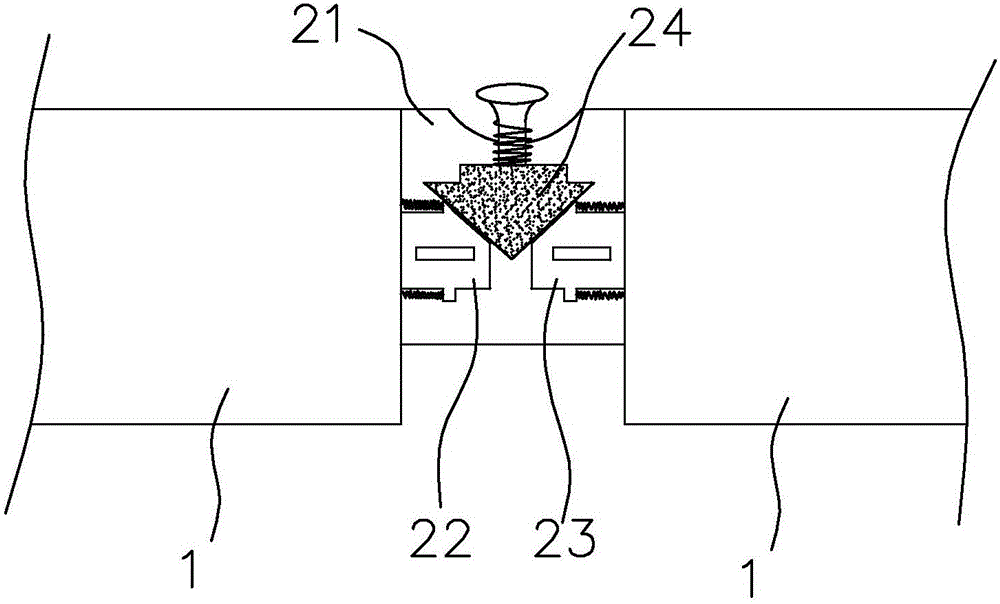

图1是本实用新型涉及一种拆装方便的环保型户外重组竹墙板第一状态时的结构示意图。

图2是本实用新型涉及一种拆装方便的环保型户外重组竹墙板第二状态时的结构示意图。

图中：

重组竹墙板模块-1；间隔缝-11；下沉凹槽-12；

重组竹线条-2；主体部-21；第一嵌合部-22；

第二嵌合部-23；按压部-24；复位弹簧-25；

突出缘-26；容置槽-27；导向槽-28。

具体实施方式

下面结合附图和具体实施方式对本案作进一步详细的说明。

如图1和图2所示，本实用新型涉及的一种拆装方便的环保型户外重组竹墙板，包括若干个重组竹墙板模块1，每一重组竹墙板模块1均固定在墙壁上，相邻重组竹墙板模块1之间留有间隔缝11。

每一重组竹墙板模块1在四个侧边均形成有下沉凹槽12，该环保型户外重组竹墙板还包括设置在间隔缝11处的重组竹线条2。

该重组竹线条2具有主体部21、第一嵌合部22、第二嵌合部23以及按压部24，该主体部21设置有供第一嵌合部22和第二嵌合部23活动的横向槽，该主体部21还设置有供按压部24活动的竖向槽，该第一嵌合部22和第二嵌合部23分别具有与按压部24上侧斜面匹配的斜面部，该第一嵌合部22、第二嵌合部23和倒锥形按压部24上还均设置有复位弹簧25。

这样，本实用新型涉及的一种拆装方便的环保型户外重组竹墙板，其通过在相邻重组竹墙板模块1之间设置重组竹线条2，如此可以起到填充间隙，避免小孩子刮伤等问题。

接着，本实用新型通过设置按压部24，人们在需要进行拆卸时，只需要通过按压部24即可改变第一嵌合部22和第二嵌合部23的位置，让第一嵌合部22和第二嵌合部23从下沉凹槽12中脱离出来，轻松实现拆卸工作；在安装时也是非常方便，直接从上方直接安装即可，而不用从侧边进行插入，对施工空间没有要求，非常方便。

具体地，该按压部24与第一嵌合部22和第二嵌合部23是通过斜面配合关系实现彼此位置的调整，具体如图1和图2所示。

如图1和图2所示，该第一嵌合部22和第二嵌合部23上均沿纵向突出设置有突出缘26，该第一嵌合部22和第二嵌合部23上的复位弹簧25一端分别抵靠在所在侧重组竹墙板模块1的侧面上，另一端则分别抵靠在第一嵌合部22和第二嵌合部23突出缘26上。利用复位弹簧25，能让第一嵌合部22和第二嵌合部23实现复位，让整个结构更加紧凑；进一步地，该第一嵌合部22和第二嵌合部23上还设置有导向槽28。

为了避免按压部24的头部露出而影响美观，或造成其它意外，该主体部21上表面设置有容置槽27，该按压部24头部在第一嵌合部22与重组竹墙板模块1彼此定位时位于容置槽27内且低于重组竹墙板模块1的上表面。

与现有技术相比，本实用新型所形成的环保型户外重组竹墙板，其不仅提高了安全系数，而且还有拆装方便的优势，便于推广。

以上所述仅为本新型的优选实施例，凡跟本新型权利要求范围所做的均等变化和修饰，均应属于本新型权利要求的范围。
