一种集成化多功能艺术玻璃背景墙的制作方法

本实用新型是一种集成化多功能艺术玻璃背景墙，属于背景墙设备领域。

背景技术：

背景墙是一种装饰于家庭客厅电视、沙发、玄关、卧室墙等的家庭装修艺术，以其新颖的构思、先进的工艺，不但满足了消费者装饰装修的需要，更体现了艺术的气质，使之成为商业与艺术的完美结合。

现有的玻璃背景墙所使用的照明机构是一种固定结构，无法进行折叠，占用了较大的空间，而且容易让使用人员碰到背景墙，容易绊倒，影响使用人员的安全，现有的背景贴画通常是粘贴在玻璃上面，然而玻璃上的空间一定，无法对面积较大的贴画进行完全粘贴，适用范围较低，而且粘贴在玻璃上的贴画是一种静止的状态，容易造成审美疲劳，会引起使用人员经常更换贴画，降低了贴画的使用寿命。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种集成化多功能艺术玻璃背景墙，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，可进行照明，可进行转动，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种集成化多功能艺术玻璃背景墙，包括玻璃主体、照明机构以及转动机构，所述玻璃主体安装在转动机构内端，所述照明机构设有两个，所述照明机构对称装配在玻璃主体前端上，所述照明机构包括照明灯、支撑杆、连接杆、挡板、支撑板以及固定板，所述照明灯下端安装支撑杆，所述支撑杆装配在连接杆上，所述连接杆左右两端对称安装有两个固定板，所述固定板对称安装在支撑板上端，所述固定板前端连接有挡板，所述挡板设置在支撑板上端，所述支撑板后端连接玻璃主体，所述转动机构包括固定底座、背景布、链条、链轮一、固定杆一、电机、链轮二以及固定杆二，所述固定底座设有四个，四个所述固定底座对称安装在玻璃主体上端以及下端，所述固定杆一以及固定杆二左右两端均装配有固定底座，所述链条、链轮一以及链轮二均设有两个，所述链轮一对称安装在固定杆一上，所述链轮二对称装配在固定杆二上，所述链条设置在链轮一上，所述链条设置在链轮二上，所述链轮一通过链条与链轮二相连接，所述固定杆一右端安装有电机，所述背景布安装在固定杆一上，所述背景布装配在固定杆二上，所述固定杆一通过背景布与固定杆二相连接。

进一步地，所述玻璃主体前端加工有凹槽。

进一步地，所述支撑板通过转动与玻璃主体相连接。

进一步地，所述支撑杆外端安装有海绵套。

进一步地，所述背景布上安装有贴画。

进一步地，所述链轮一与链轮二规格相同，所述固定杆一与固定杆二规格相同。

本实用新型的有益效果：本实用新型的一种集成化多功能艺术玻璃背景墙，本实用新型通过添加照明灯、支撑杆、连接杆、支撑板以及固定板，该设计实现了为使用人员提供照明，同时可进行折叠，提高了空间的利用率，解决了现有的玻璃背景墙所使用的照明机构是一种固定结构，无法进行折叠，占用了较大的空间，而且容易让使用人员碰到背景墙，容易绊倒，影响使用人员安全的问题，因添加挡板，该设计可防止支撑杆倾斜。

本实用新型通过添加固定底座、背景布、链条、链轮一、固定杆一、电机、链轮二以及固定杆二，该设计实现了可进行转动，提高贴画的观赏效果，延长贴画的使用寿命，同时也扩大了使用面积，适用范围广，而且也便于更换贴画，解决了现有的背景贴画通常是粘贴在玻璃上面，然而玻璃上的空间一定，无法对面积较大的贴画进行完全粘贴，适用范围较低，而且粘贴在玻璃上的贴画是一种静止的状态，容易造成审美疲劳，会引起使用人员经常更换贴画，降低了贴画的使用寿命的问题。

因添加凹槽，该设计便于放置照明机构，因添加海绵套，该设计可进行减震，因添加贴画，该设计提高了观赏效果，本实用新型使用方便，便于操作，可进行照明，可进行转动，稳定性好，可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种集成化多功能艺术玻璃背景墙的结构示意图；

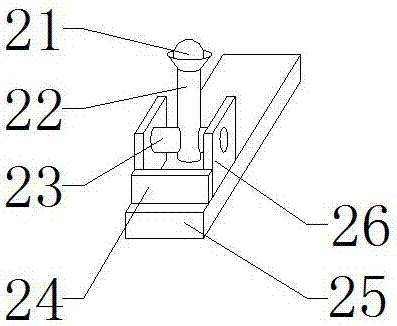

图2为本实用新型一种集成化多功能艺术玻璃背景墙中照明机构的示意图；

图3为本实用新型一种集成化多功能艺术玻璃背景墙中转动机构的示意图；

图中： 1-玻璃主体、2-照明机构、3-转动机构、21-照明灯、22-支撑杆、23-连接杆、24-挡板、25-支撑板、26-固定板、31-固定底座、32-背景布、33-链条、34-链轮一、35-固定杆一、36-电机、37-链轮二、38-固定杆二。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图3，本实用新型提供一种技术方案：一种集成化多功能艺术玻璃背景墙，包括玻璃主体1、照明机构2以及转动机构3，玻璃主体1安装在转动机构3内端，照明机构2设有两个，照明机构2对称装配在玻璃主体1前端上。

照明机构2包括照明灯21、支撑杆22、连接杆23、挡板24、支撑板25以及固定板26，照明灯21下端安装支撑杆22，支撑杆22装配在连接杆23上，连接杆23左右两端对称安装有两个固定板26，固定板26对称安装在支撑板25上端，固定板26前端连接有挡板24，挡板24设置在支撑板25上端，支撑板25后端连接玻璃主体1，该设计可进行照明。

转动机构3包括固定底座31、背景布32、链条33、链轮一34、固定杆一35、电机36、链轮二37以及固定杆二38，固定底座31设有四个，四个固定底座31对称安装在玻璃主体1上端以及下端，固定杆一35以及固定杆二38左右两端均装配有固定底座31，链条33、链轮一34以及链轮二37均设有两个，链轮一34对称安装在固定杆一35上，链轮二37对称装配在固定杆二38上，链条33设置在链轮一34上，链条33设置在链轮二37上，链轮一34通过链条33与链轮二37相连接，固定杆一35右端安装有电机36，背景布32安装在固定杆一35上，背景布32装配在固定杆二38上，固定杆一35通过背景布32与固定杆二38相连接，该设计可进行转动。

玻璃主体1前端加工有凹槽，支撑板25通过转动与玻璃主体1相连接，支撑杆22外端安装有海绵套，背景布32上安装有贴画，链轮一34与链轮二37规格相同，固定杆一35与固定杆二38规格相同。

具体实施方式：当使用人员需要对贴画进行观赏时，使用人员启动电机36，电机36工作带动固定杆一35转动，固定杆一35转动带动链轮一34转动，因为链轮一34通过链条33与链轮二37相连接，所以链轮一34转动带动链条33转动，链条33转动带动链轮二37转动，链轮二37转动带动固定杆二38转动，固定杆二38转动带动背景布32转动，背景布32转动带动贴画转动，该设计实现了可进行转动，提高贴画的观赏效果，延长贴画的使用寿命，同时也扩大了使用面积，适用范围广，而且也便于更换贴画。

在阴暗的环境下，使用人员握住支撑板25并向下转动，支撑板25向下转动带动固定板26向下移动，固定板26向下转动连接杆23向下移动，连接杆23向下移动带动支撑杆22向下移动，支撑杆22向下移动照明灯21移动，当支撑板25向下转动到合适高度时，停止转动支撑板25，然后使用人员握住支撑杆22并向上转动，支撑杆22向上转动带动照明灯21向上移动，当支撑杆22与支撑板25夹角呈90°时，停止转动支撑杆22，然后使用人员启动照明灯21，该设计可进行照明。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
