一种房屋建筑用EPS结构柱模块的制作方法

本实用新型涉及一种建筑构件，具体地说是涉及一种房屋建筑用EPS结构柱模块。

背景技术：

将EPS加工成EPS模块用于房屋建造是国家建设部大力推广的一种建房模式。这是一种由聚苯乙烯泡沫空腔板作为房屋墙体内外保温层，在空腔内浇筑钢筋混凝土承重层的复合型墙体自建房。它建造过程简单、施工速度快、保温性能高、牢固性好而且价格便宜。为了适应建房的需要，现有EPS模块大致包括直板模块、T形模块和角模块等几种形式。

在房屋建造过程中，为了强度或承重需要，有时需要构建结构柱，目前尚没有相应的EPS模块，多还是采用老式的建筑方法，大大降低了施工速度，影响了房屋的整体保温效果。而且现有EPS模块进行上下拼接时多采用“十”字型连接凸起和“十”字形连接凹槽相配合的方式，连接强度差，容易出现浇筑腔中的混凝土外溢。

技术实现要素：

基于上述技术问题，本实用新型提供一种房屋建筑用EPS结构柱模块。

本实用新型所采用的技术解决方案是：

一种房屋建筑用EPS结构柱模块，包括外墙体模块和内墙体模块，所述内墙体模块朝远离外墙体模块的方向凸伸，以与外墙体模块形成结构柱空腔，在外墙体模块和内墙体模块之间设置有连接肋条，在连接肋条的上部设置有钢筋定位槽，在外墙体模块和内墙体模块的一端设置有插接凸块，另一端设置有与插接凸块相适配的插接凹口，在外墙体模块和内墙体模块的顶端设置有插接柱，底端设置有与插接柱相配合的插接圆孔。

优选的，该结构柱模块是由EPS材料经模具一体加工成型。

优选的，所述钢筋定位槽共设置3个，在连接肋条上间隔分布。

优选的，所述插接柱共设置两排，其中内排相邻插接柱之间设置有隔板。

优选的，所述外墙体模块和内墙体模块的内侧和/或外侧竖向设置有矩形槽。

优选的，在外墙体模块的上方配置有竖直挡板。

优选的，所述外墙体模块呈具有垂直角的L形，所述内墙体模块由第一内墙体模块和第二内墙体模块首尾连接而成，第一内墙体模块和第二内墙体模块均呈具有垂直角的L形。

优选的，所述外墙体模块呈直板形状，所述内墙体模块与外墙体模块平行布置，且在内墙体模块上连接有大于内墙体模块和外墙体模块之间距离的柱面。

本实用新型的有益技术效果是：

本实用新型EPS结构柱模块通过在内外墙体模块之间形成结构柱空腔，可直接在空腔中浇筑混凝土以建造形成承重结构柱，大大提高了施工速度，该结构柱模块可与直板模块、角模块等进行拼接，确保了房屋的整体保温效果。另外，本实用新型EPS结构柱模块在顶端设置有插接柱，底端设置有与插接柱相配合的插接圆孔，以实现上下相邻两模块之间的拼接，连接效果更好。内排相邻插接柱之间设置有隔板，可有效防止浇筑空腔中的混凝土外溢。

附图说明

下面结合附图与具体实施方式对本实用新型作进一步说明：

图1为本实用新型一种实施方式的结构示意图；

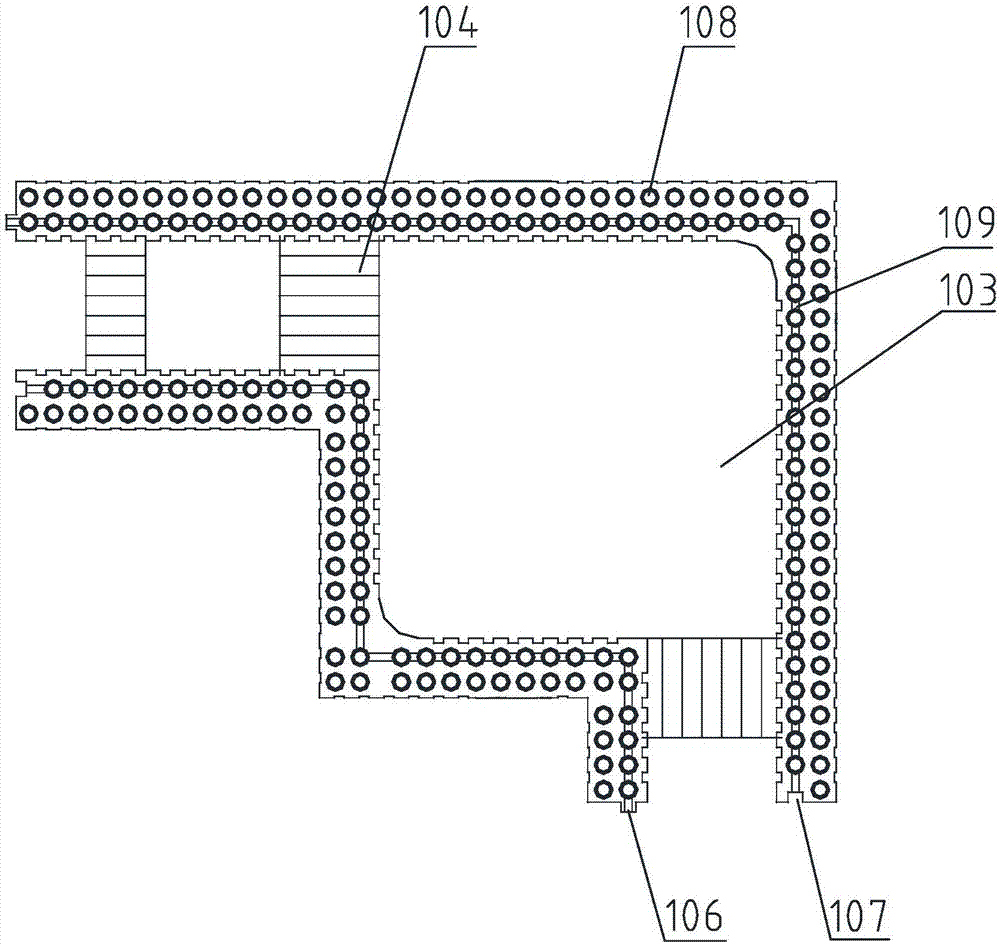

图2为图1的俯视图；

图3为本实用新型另一种实施方式的结构示意图；

图4为图3的俯视图；

图5为竖直挡板的结构示意图；

图6为图5的侧视图。

具体实施方式

如图1-2所示，一种房屋建筑用EPS角柱模块，包括外墙体模块101和内墙体模块102，所述内墙体模块102朝远离外墙体模块101的方向凸伸，以与外墙体模块101形成结构柱空腔103。具体地：所述外墙体模块101呈具有垂直角的L形，所述内墙体模块102由第一内墙体模块1021和第二内墙体模块1022首尾连接而成，第一内墙体模块1021和第二内墙体模块1022均呈具有垂直角的L形。在外墙体模块101和内墙体模块102之间设置有连接肋条104，在连接肋条104的上部设置有钢筋定位槽105。在外墙体模块101和内墙体模块102的一端设置有插接凸块106，另一端设置有与插接凸块106相适配的插接凹口107。在外墙体模块101和内墙体模块102的顶端设置有插接柱108，底端设置有与插接柱108相配合的插接圆孔。

上述房屋建筑用EPS角柱模块是由EPS材料经模具一体加工成型。所述钢筋定位槽105共设置3个，在连接肋条104上间隔分布。

作为对本实用新型的进一步设计，所述插接柱108共设置两排，其中内排相邻插接柱之间设置有隔板109，以有效防止内外墙体模块之间浇筑空腔中的混凝土外溢。

进一步的，所述外墙体模块101和内墙体模块102的内侧和/或外侧竖向设置有矩形槽1010，以方便挂浆抹灰。

更进一步的，在外墙体模块的上方配置有竖直挡板3。竖直挡板3的结构如图5-6所示。在竖直挡板3的一端设置有插接凸块301，另一端设置有与插接凸块301相适配的插接凹口302。在竖直挡板3的顶端设置有插接柱303，底端设置有与插接柱相适配的插接圆孔。当EPS结构柱模块上下叠放拼接后，在最上层EPS结构柱模块的上方插接竖直挡板3，可进一步有效防止混凝土浇筑时，浇筑空腔中的混凝土溢出。在竖直挡板3的两侧设置有竖直凹槽304，以方便抹灰挂浆。

如图3-4所示，一种房屋建筑用EPS墙柱模块，包括外墙体模块201和内墙体模块202，所述内墙体模块202朝远离外墙体模块201的方向凸伸，以与外墙体模块201形成结构柱空腔203。具体地：所述外墙体模块201呈直板形状，所述内墙体模块202与外墙体模块201平行布置，且在内墙体模块上连接有大于内墙体模块和外墙体模块之间距离的柱面204。在外墙体模块201和内墙体模块202之间设置有连接肋条205，在连接肋条205的上部设置有钢筋定位槽206。在外墙体模块201和内墙体模块202的一端设置有插接凸块207，另一端设置有与插接凸块207相适配的插接凹口208。在外墙体模块201和内墙体模块202的顶端设置有插接柱209，底端设置有与插接柱209相配合的插接圆孔。

上述房屋建筑用EPS墙柱模块是由EPS材料经模具一体加工成型。所述钢筋定位槽206共设置3个，在连接肋条205上间隔分布。

作为对本实用新型的进一步设计，所述插接柱209共设置两排，其中内排相邻插接柱之间设置有隔板2010，以有效防止内外墙体模块之间浇筑空腔中的混凝土外溢。

进一步的，所述外墙体模块201和内墙体模块202的内侧和/或外侧竖向设置有矩形槽2011，以方便挂浆抹灰。

更进一步的，在外墙体模块201的上方也配置有竖直挡板3。当EPS墙柱模块上下叠放拼接后，在最上层EPS墙柱模块的上方插接竖直挡板3，可进一步有效防止混凝土浇筑时，浇筑空腔中的混凝土溢出。

上述方式中未述及的有关技术内容采取或借鉴已有技术即可实现。

需要说明的是，在本说明书的教导下，本领域技术人员所作出的任何等同替代方式，或明显变型方式，均应在本实用新型的保护范围之内。
