混凝土振动台的制作方法

本实用新型涉及混凝土搅拌设备，特别涉及一种混凝土振动台。

背景技术：

在混凝土生产企业，混凝土振动台作为一种对混凝土试件产生震实作用的设备已经广泛应用于工业生产中。

公开号为CN205333277U的中国专利公开了一种混凝土振动台，包括底座。底座顶部固定连接有多个弹簧，弹簧另一端固定连接有工作台，工作台底部固定连接有振动电机。在对不同成分的混凝土试件进行震实时，其所需的振动幅度不同。这种混凝土振动台不能调节振动幅度，使得不同成分类型混凝土试件的震实效果不佳。

技术实现要素：

本实用新型的目的是提供一种混凝土振动台。这种混凝土振动台嫩能够调节振动幅度，使得不同成分类型的混凝土试件的震实效果均能够达到最佳。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种混凝土振动台，包括底座，所述底座顶部固定连接有弹簧，所述弹簧另一端固定连接有工作台，所述工作台底部中央设置有滚轮，所述滚轮底部抵接有第一偏心块，所述第一偏心块轴心处穿设有转轴，所述转轴靠近第一偏心块套设有与第一偏心块大小不同的第二偏心块，所述第二偏心块靠近轴心处的一侧与轴心处的距离与第一偏心块靠近轴心处的一侧与轴心处的距离相等，所述转轴固定连接有转动电机，所述转动电机固定连接有支架，所述支架与工作台底部滑动连接。

通过采用上述技术方案后，启动转动电机，使得转动电机带动第一偏心块与第二偏心块转动。当滚轮处于第一偏心块上方并与第一偏心块抵接时，滚轮开始在偏心块上滚动。当滚轮滚动至远离第一偏心块远离轴心处的一侧时，滚轮受到抬升，从而使得与滚轮连接的工作台整体抬升；当滚轮滚动至靠近第一偏心块靠近轴心处的一侧时，滚轮从抬升的位置处下降，从而使得工作台整体下降。通过重复上述运动过程，使得当转动电机运转时，工作台整体发生上下往复运动，并且在弹簧的增幅振动的作用下，实现了工作台的振动。达到了对工作台上的混凝土试件进行震实的目的。由于支架与工作台底部滑动连接，使得支架带动转动电机移动，且第二偏心块靠近轴心处的一侧与轴心处的距离与第一偏心块靠近轴心处的一侧与轴心处的距离相等，从而使得滚轮从对准第一偏心块变为对准第二偏心块。第一偏心块与第二偏心块大小不同，使得第一偏心块与第二偏心块远离轴心的一侧到轴心处的位置不同，从而使得当滚轮分别在第一偏心块或第二偏心块位置处时，其振动幅度发生变化。达到了调整其振动幅度的目的。

本实用新型进一步设置为：所述转动电机底部固定连接有丝杆螺母，所述丝杆螺母内穿设有丝杆，所述丝杆一端固定连接有手轮，所述丝杆远离手轮一端转动连接有支柱，所述支柱远离丝杆的一端与工作台底部固定连接。

通过采用上述技术方案后，转动手轮，使得手轮转动带动丝杆转动。由于丝杆远离手轮的一端受到支柱的限制，使得丝杆只能发生转动而不能移动。丝杆转动带动丝杆螺母转动，由于支架与工作台底部之间滑动连接，使得丝杆螺母受限不能转动，丝杆螺母只能在丝杆设置方向上移动。丝杆螺母移动带动与之固定连接的转动电机移动。转动电机移动带动支架在工作台底部移动，从而改变第一偏心块与第二偏心块的位置，使得滚轮均可以与第一偏心块或第二偏心块抵接，从而达到调整振动幅度的目的。

本实用新型进一步设置为：所述工作台靠近支架的一侧设置有卡槽，所述卡槽内滑移连接有固定块，所述固定块与支架固定连接。

通过采用上述技术方案后，支架上的固定块卡接在卡槽中，固定块只能在卡槽中滑动，而不能发生转动，从而使得支架被限制而不能发生转动，以此限制丝杆螺母的转动。固定块在卡槽中滑动，从而使得支架能够在卡槽中滑动，从而调整滚轮与第一偏心块接触或与第二偏心块接触。

本实用新型进一步设置为：所述工作台顶部固定连接有立柱，所述立柱两侧固定连接有导轨，所述导轨中部设置有滑槽，所述导轨靠近滑槽两侧设置有多个横槽，所述滑槽内滑移连接有滑块，所述滑块固定连接有固定杆，所述固定杆一侧套接有与横槽相契合的卡板。

通过采用上述技术方案后，将混凝土试件放置在立柱的导轨上，并与立柱抵接。将固定杆下方的滑块顺着通槽移动，从而带动固定杆移动。固定杆移动带动固定板移动，直到固定板与混凝土试件的另一侧抵接。在固定板与混凝土试件紧贴时，将卡板插入横槽中。卡板与横槽契合，从而使得混凝土试件固定在工作台上。

本实用新型进一步设置为：所述固定杆上设置有多个螺孔，所述卡板上穿设有螺栓，所述螺栓可以穿过卡板并旋入螺孔中。

通过采用上述技术方案后，将卡板上的螺栓旋入螺孔中，可以将卡板紧紧固定在固定杆上。当卡板与横槽抵接时，可以防止卡板在振动时偏移；当卡板不与横槽抵接时，可以将卡板固定在固定杆上。

本实用新型进一步设置为：所述弹簧中穿设有定位杆，所述定位杆顶部与工作台固定连接，所述定位杆远离工作台的一端活动穿设于底座顶部。

通过采用上述技术方案后，当弹簧振动时，定位杆可以在底座内上下滑移，使得定位杆不会对弹簧振动产生阻碍。同时，定位杆可以使得弹簧只能在竖直方向上振动，而不会在其他方向上偏移。

综上所述，本实用新型具有以下有益效果：启动转动电机，使得转动电机带动第一偏心块与第二偏心块转动。当滚轮处于第一偏心块上方并与第一偏心块抵接时，滚轮开始在偏心块上滚动。当滚轮滚动至远离第一偏心块远离轴心处的一侧时，滚轮受到抬升，从而使得与滚轮连接的工作台整体抬升；当滚轮滚动至靠近第一偏心块靠近轴心处的一侧时，滚轮从抬升的位置处下降，从而使得工作台整体下降。通过重复上述运动过程，使得当转动电机运转时，工作台整体发生上下往复运动，并且在弹簧的增幅振动的作用下，实现了工作台的振动。达到了对工作台上的混凝土试件进行震实的目的。由于支架与工作台底部滑动连接，使得支架带动转动电机移动，且第二偏心块靠近轴心处的一侧与轴心处的距离与第一偏心块靠近轴心处的一侧与轴心处的距离相等，从而使得滚轮从对准第一偏心块变为对准第二偏心块。第一偏心块与第二偏心块大小不同，使得第一偏心块与第二偏心块远离轴心的一侧到轴心处的位置不同，从而使得当滚轮分别在第一偏心块或第二偏心块位置处时，其振动幅度发生变化。达到了调整其振动幅度的目的。

附图说明

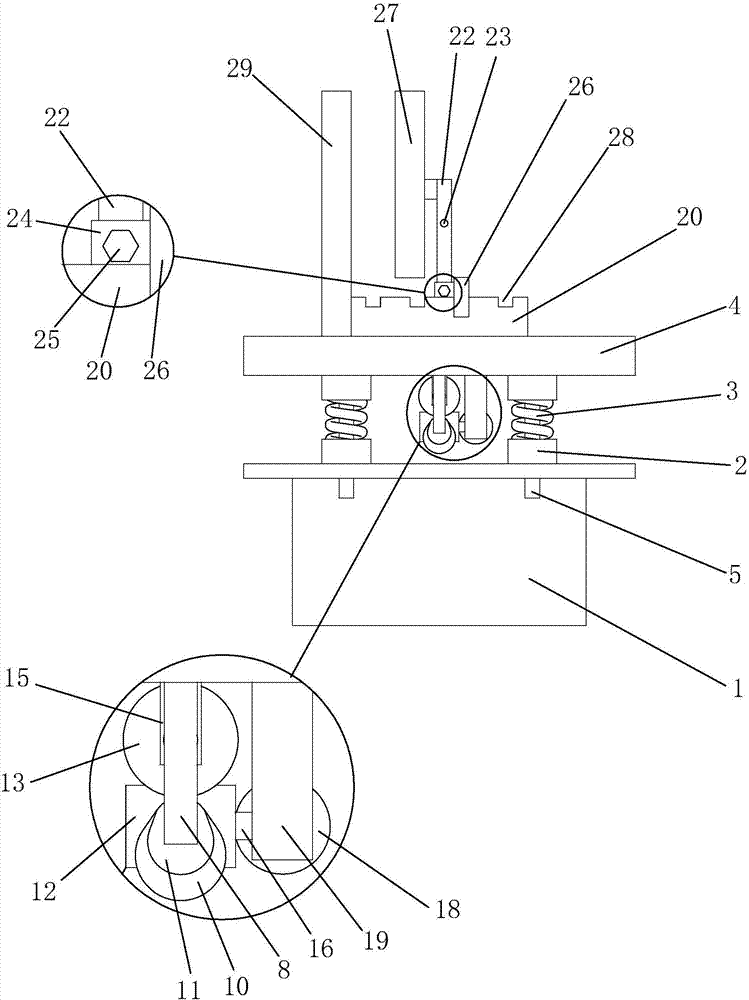

图1为实施例的结构示意图；

图2为实施例的左视图；

图3为实施例的爆炸视图；

图4为图3的俯视图；

图5为图4的A-A剖视图。

附图标记：1、底座；2、支座；3、弹簧；4、工作台；5、定位杆；6、卡槽；7、固定块；8、支架；9、转轴；10、第一偏心块；11、第二偏心块；12、转动电机；13、滚轮；14、滚轴；15、固定架；16、丝杆螺母；17、丝杆；18、手轮；19、支柱；20、导轨；21、滑槽；22、固定杆；23、螺孔；24、滑套；25、螺栓；26、卡板；27、固定板；28、横槽；29、立柱。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。

如图1、2所示，一种混凝土振动台，包括底座1。底座1顶部设置有支座2，支座2内穿设有弹簧3。弹簧3一端与底座1顶部固定连接，弹簧3另一端固定连接有工作台4。工作台4上设置有与底座1上支座2相同的另一个支座2，弹簧3穿设于另一个支座2中。弹簧3中部穿设有定位杆5。定位杆5顶部与工作台4固定连接，定位杆5底部活动穿设与底座1内。

如图2、3所示，工作台4中部设置有卡槽6。卡槽6两侧滑移连接有固定块7，两个固定块7固定连接有同一个支架8。支架8一端转动连接有转轴9，转轴9靠近支架8的一侧固定连接有第一偏心块10与第二偏心块11。第二偏心块11靠近轴心处的一侧与轴心处的距离与第一偏心块10靠近轴心处的一侧与轴心处的距离相等，但第二偏心块11远离轴心处的一侧与轴心处的距离与第一偏心块10远离轴心处的一侧与轴心处的距离不同。转轴9远离第一偏心块10与第二偏心块11的一侧固定连接有转动电机12。转轴9远离转动电机12转动连接有具有相同连接关系的支架8。第一偏心块10上方抵接有滚轮13，滚轮13轴心处穿设有滚轴14。滚轴14两侧固定连接有固定架15，两个固定架15与工作台4底部固定连接。

如图3、5所示，转动电机12一侧固定连接有丝杆螺母16，丝杆螺母16中穿设有丝杆17，丝杆17一端固定连接有手轮18。丝杆17远离手轮18的一端转动连接有支柱19，支柱19远离丝杆17的一端与工作台4固定连接。

如图3、4、5所示，工作台4顶部固定连接有两条方形导轨20。导轨20顶部中央设置有滑槽21，滑槽21滑移连接有固定杆22。固定杆22中部设置有两个高度不同的螺孔23，固定杆22上套设有滑套24，滑套24上穿设有与螺孔23相对应的螺栓25。滑套24一侧固定连接有卡板26。两个固定杆22远离滑槽21的一端固定连接有同一个固定板27。导轨20上设置有多个与卡板26相对应的横槽28。两个导轨20一端固定连接有同一个立柱29。

工作过程: 开始时，滑套24上的螺栓25与固定杆22上较高的螺孔23配合，从而使得与滑套24固定连接的卡板26固定在固定杆22上。将混凝土试件放置在导轨20上，并使得混凝土试件与立柱29抵接。将固定杆22顺着滑槽21移动，使得固定板27向混凝土试件移动，直至固定板27与混凝土试件抵接。将滑套24上的螺栓25从较高位置的螺孔23中旋出，使得卡板26不再固定在固定杆22上。将滑套24下移，使得卡板26卡接在导轨20的横槽28内。将滑套24对准固定杆22上位置较低的螺孔23，并旋入螺栓25，使得卡板26卡接在横槽28中。此时固定杆22被卡板26限制不能移动，从而使得处于立柱29与固定板27之间的混凝土试件在导轨20上固定好。

启动转动电机12，使得转动电机12带动第一偏心块10与第二偏心块11转动。当滚轮13处于第一偏心块10上方并与第一偏心块10抵接时，滚轮13开始在偏心块上滚动。当滚轮13滚动至远离第一偏心块10远离轴心处的一侧时，滚轮13受到抬升，从而使得与滚轮13抵接的工作台4整体抬升；当滚轮13滚动至靠近第一偏心块10靠近轴心处的一侧时，滚轮13从抬升的位置处下降，从而使得工作台4整体下降。通过重复上述运动过程，使得当转动电机12运转时，工作台4整体发生上下往复运动，并且在弹簧3的增幅振动的作用下，实现了工作台4的振动。达到了对工作台4上的混凝土试件进行震实的目的。

转动手轮18，使得手轮18转动带动丝杆17转动。由于丝杆17远离手轮18的一端受到支柱19的限制，使得丝杆17只能发生转动而不能移动。丝杆17转动带动丝杆螺母16转动。由于支架8上的固定块7卡接在卡槽6中，固定块7只能在卡槽6中滑动，而不能发生转动，从而使得支架8被限制而不能发生转动，以此限制丝杆螺母16的转动。丝杆螺母16受限不能转动，丝杆螺母16只能在丝杆17设置方向上移动。丝杆螺母16移动带动与之固定连接的转动电机12移动。转动电机12移动带动支架8在工作台4底部移动，从而改变第一偏心块10与第二偏心块11的位置，使得滚轮13均可以与第一偏心块10或第二偏心块11抵接，从而达到调整振动幅度的目的。
