一种折叠式舞台反声罩的制作方法

本实用新型涉及舞台设备技术领域，

尤其是，本实用新型涉及一种折叠式舞台反声罩。

背景技术：

随着文化生活的日益丰富，人们对演出活动中舞台效果的要求越来越高。在剧场演出音乐会时，由于因其巨大的舞台空间，扩散和吸收了大部分音乐能量，尤其是无扩声的原声演奏、演唱时，观众席所接收到的音乐功率微乎其微，音乐效果大打折扣。为使观众席达到理想的音效及声压，就需要在舞台上搭建反声罩，增加混响时间，美化音色，强化演奏效果，并增加早期反射声，使声音向前反射到观众席，而不是消失到舞台上方空间，使听众能够在大剧场中欣赏到如音乐厅中的美妙音色。由于反声罩的使用场景具有较高针对性，一般为不插电演唱会，交响乐，大合唱等环境下使用，故剧场在不使用时就会对反声罩进行拆除。传统拼装式反声罩一般将3块反声板用铰链进行连接，采用手动或电动的方式张开，由于整套装置较为笨重，底部还配有移动车台。但这样的设计也存在缺点，由于配备了移动车台和铰链的开合机构，导致整体产品较为臃肿，对于小型音乐演出时布置较为繁琐，并且产品拆除后折叠性能不佳，导致需要的储存面积较大，这对于小型剧场的适用性较低。

因此为了解决上述问题，设计一种合理的折叠式舞台反声罩对我们来说是很有必要的。

技术实现要素：

本实用新型的目的在于提供一种结构简单，稳定度高，搭建简易，拆除后可折叠占地面积小，质量轻，有效避免金属颤音的折叠式舞台反声罩。

为达到上述目的，本实用新型采用如下技术方案得以实现的：

一种折叠式舞台反声罩，包括至少一个折叠单元，所述折叠单元包括架体、设置于所述架体上的罩板以及与所述架体端部连接的底架，所述架体两侧分别设置有第一磁性件和第二磁性件，所述第一磁性件和第二磁性件的磁极相反，所述架体上设置有与所述底架连接的撑柱，所述底架绕与所述架体连接的转轴转动，所述撑柱一端与所述转轴连接，所述撑柱远离所述转轴的一端通过支腿与所述底架连接。

作为本实用新型的优选，所述底架远离所述转轴的一侧设置有配重块。

作为本实用新型的优选，所述支腿包括与所述撑柱连接的第一支腿和与所述底架连接的第二支腿，所述第一支腿和第二支腿通过销轴连接。

作为本实用新型的优选，所述第一支腿绕与所述撑柱的连接部转动，所述第二支腿绕与所述底架的连接部转动。

作为本实用新型的优选，所述罩板至少有一部分为弧形。

作为本实用新型的优选，所述第一磁性件和第二磁性件均为环形。

作为本实用新型的优选，所述架体为铝合金件，所述罩板为纸铝蜂窝板。

另外，本实用新型还提供一种折叠式舞台反声罩的折叠方法，采用了一种折叠式舞台反声罩，方法包括如下步骤：

s1：使用时，将底架打开，固定支腿，将底架与架体固定支撑；

s2：通过架体两侧的相反极性的第一磁性件和第二磁性件，将多个折叠单元依次连接；

s3：使用完毕后，取消支腿的固定，将底架收起；

s4：将相邻的两个折叠单元绕连接部转动，进行折叠

作为本实用新型的优选，执行步骤s1时，支腿包括与架体连接的第一支腿和与底架连接的第二支腿，第一支腿和第二支腿通过销轴连接，插入销轴，可以固定支腿，从而将底架与架体固定支撑。

作为本实用新型的优选，执行步骤s4时，连接部即为一个折叠单元的第一磁性件与另一个折叠单元的第二磁性件连接面，第一磁性件和第二磁性件均为环形，方便相邻的两个折叠单元自由旋转。

本实用新型一种折叠式舞台反声罩有益效果在于：结构简单，稳定度高，搭建简易，拆除后可折叠占地面积小，质量轻，有效避免金属颤音。

附图说明

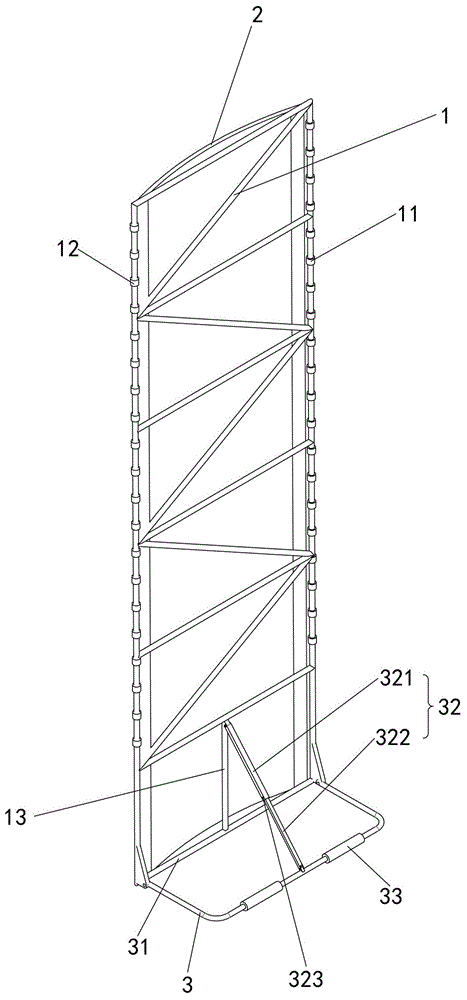

图1为本实用新型一种折叠式舞台反声罩的结构示意图；

图2为本实用新型一种折叠式舞台反声罩的主视图；

图3为本实用新型一种折叠式舞台反声罩的搭建后示意图；

图4为本实用新型一种折叠式舞台反声罩的折叠后示意图；

图中：1、架体，11、第一磁性件，12、第二磁性件，13、撑柱，2、罩板，3、底架，31、转轴，32、支腿，321、第一支腿，322、第二支腿，323、销轴，33、配重块。

具体实施方式

下面结合附图和实施例对本实用新型做进一步的说明。

随着文化生活的日益丰富，人们对演出活动中舞台效果的要求越来越高。在剧场演出音乐会时，由于因其巨大的舞台空间，扩散和吸收了大部分音乐能量，尤其是无扩声的原声演奏、演唱时，观众席所接收到的音乐功率微乎其微，音乐效果大打折扣。为使观众席达到理想的音效及声压，就需要在舞台上搭建反声罩，增加混响时间，美化音色，强化演奏效果，并增加早期反射声，使声音向前反射到观众席，而不是消失到舞台上方空间，使听众能够在大剧场中欣赏到如音乐厅中的美妙音色。由于反声罩的使用场景具有较高针对性，一般为不插电演唱会，交响乐，大合唱等环境下使用，故剧场在不使用时就会对反声罩进行拆除。传统拼装式反声罩一般将3块反声板用铰链进行连接，采用手动或电动的方式张开，由于整套装置较为笨重，底部还配有移动车台。但这样的设计也存在缺点，由于配备了移动车台和铰链的开合机构，导致整体产品较为臃肿，对于小型音乐演出时布置较为繁琐，并且产品拆除后折叠性能不佳，导致需要的储存面积较大，这对于小型剧场的适用性较低。

实施例一：如图1至4所示，仅仅为本实用新型的其中一个的实施例，一种折叠式舞台反声罩，包括至少一个折叠单元，所述折叠单元包括架体1、设置于所述架体1上的罩板2以及与所述架体1端部连接的底架3，所述架体1两侧分别设置有第一磁性件11和第二磁性件12，所述第一磁性件11和第二磁性件12的磁极相反，所述架体1上设置有与所述底架3连接的撑柱13，所述底架3绕与所述架体1连接的转轴31转动，所述撑柱13一端与所述转轴31连接，所述撑柱13远离所述转轴31的一端通过支腿32与所述底架3连接。

在本实用新型中，多个折叠单元相互拼接形成一个整体的舞台反声罩，使用完毕之后，多个折叠单元可以相互单独收起，也可以两两成对的相互折叠，进行收起减小占用面积。

首先是折叠单元自身，所述折叠单元包括架体1、设置于所述架体1上的罩板2以及与所述架体1端部连接的底架3，所述架体1上设置有与所述底架3连接的撑柱13，所述底架3绕与所述架体1连接的转轴31转动，所述撑柱13一端与所述转轴31连接，所述撑柱13远离所述转轴31的一端通过支腿32与所述底架3连接。

这样底架3可以绕着与所述架体1连接的转轴31转动，使用时，将底架3打开，使底架3、支腿32和撑柱13形成三角支撑，保证折叠单元的稳定性，不使用时，将底架3绕着与所述架体1连接的转轴31转动至底架3和架体1平行，这样折叠单元仅仅是一个平面板，方便收起。

然后是折叠单元的材料，所述架体1为铝合金骨架，采用铝合金型材焊接而成，具有质量轻、高刚度的特点，且所述罩板2为纸铝蜂窝板，由铝纸蜂窝芯用专业粘合剂在表面覆盖密度板制成，具备了铝蜂窝板和纸蜂窝板各种的优点，具有重量轻、避免金属颤音、防潮防蛀的特点，由于蜂窝复合板中间被蜂窝芯分隔成众多个封闭空间，阻止了空气的流动，使声波的传播受到阻碍，因此起到了声反射的效果。

最后是多个折叠单元之间的配合，所述架体1两侧分别设置有第一磁性件11和第二磁性件12，所述第一磁性件11和第二磁性件12的磁极相反，这样任意相邻的两个折叠单元均可以通过第一磁性件11和第二磁性件12相吸进行连接，即一个折叠单元的第一磁性件11和另一个折叠单元的第二磁性件12相吸，且所述第一磁性件11和第二磁性件12均为环形。那么相邻的两个折叠单元可以绕着第一磁性件11和第二磁性件12连接的弧面进行旋转，使用反声罩时，打开折叠单元，使用完毕进行折叠收起，即为：使用时两个折叠单元之间形成角度为180°，折叠后，两个折叠单元之间形成的角度为0°。

本实用新型一种折叠式舞台反声罩结构简单，稳定度高，搭建简易，拆除后可折叠占地面积小，质量轻，有效避免金属颤音。

实施例二，仍如图1至4所示，仅为本实用新型的其中一个实施例，为了使得本实用新型一种折叠式舞台反声罩的反声效果更好，稳定程度更高，本实用新型中还具有以下设计：

首先，所述底架3远离所述转轴31的一侧设置有配重块33。这样折叠单元打开之后，由于折叠单元质量较轻便，为了防止折叠单元在气流影响下翻覆，在远离架体1的一侧安装配重块33以保证折叠单元使用时的稳定性，而且配重块33可以拆卸，在折叠式舞台反声罩使用完毕之后，可以将配重块33先行拆下，然后进行折叠单元的折叠。

而且，所述配重块33的数量至少为一个。多个配重块33相互配合，稳定结构更加可靠。

然后，所述罩板2至少有一部分为弧形。这样反声罩的反声效果更好，起到更好的声反射效果。

以及，所述第一磁性件11和第二磁性件12的数量均至少为一个，这样可以起到限位效果，即一个折叠单元的第一磁性件11与另一个折叠单元的相同位置的第二磁性件12进行相吸连接。

还有，所述支腿32包括与所述撑柱13连接的第一支腿321和与所述底架3连接的第二支腿322，所述第一支腿321和第二支腿322通过销轴323连接。这样插入销轴323，可以固定第一支腿321和第二支腿322，从而使支腿32固定，从而将底架3与架体1固定支撑，反之松开销轴323，可以取消支腿32的固定，从而将底架3进行收起。

最后，所述第一支腿321绕与所述撑柱13的连接部转动，所述第二支腿322绕与所述底架3的连接部转动。那么第一支腿321和第二支腿322可以分别固定在架体1和底架3上，无需拆卸第一支腿321和第二支腿322，便可以完成底架3的折叠。

本实用新型一种折叠式舞台反声罩结构简单，稳定度高，搭建简易，拆除后可折叠占地面积小，质量轻，有效避免金属颤音。

实施例三，本实用新型还提供一种折叠式舞台反声罩的折叠方法，采用了一种折叠式舞台反声罩，方法包括如下步骤：

s1：使用时，将底架打开，固定支腿，将底架与架体固定支撑；

s2：通过架体两侧的相反极性的第一磁性件和第二磁性件，将多个折叠单元依次连接；

s3：使用完毕后，取消支腿的固定，将底架收起；

s4：将相邻的两个折叠单元绕连接部转动，进行折叠。

而且，执行步骤s1时，支腿包括与架体连接的第一支腿和与底架连接的第二支腿，第一支腿和第二支腿通过销轴连接，插入销轴，可以固定支腿，从而将底架与架体固定支撑。

同理，在执行步骤s3时，松开销轴，可以取消支腿的固定，从而将底架进行收起。

另外，执行步骤s4时，连接部即为一个折叠单元的第一磁性件与另一个折叠单元的第二磁性件连接面，第一磁性件和第二磁性件均为环形，方便相邻的两个折叠单元自由旋转。那么相邻两个折叠单元可以绕第一磁性件和第二磁性连接的弧面转动，完成折叠。

那么本实用新型一种折叠式舞台反声罩结构简单，稳定度高，搭建简易，拆除后可折叠占地面积小，质量轻，有效避免金属颤音。

本实用新型不局限于上述具体的实施方式，本实用新型可以有各种更改和变化。凡是依据本实用新型的技术实质对以上实施方式所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围。
