一种可折叠的吸声降噪装置的制作方法

本实用新型涉及一种吸声降噪装置，尤其涉及一种可折叠的吸声降噪装置。

背景技术：

噪声对人体的危害是全身性的，既可以引起听觉系统的变化，也可以对非听觉系统产生影响。这些影响的早期主要是生理性改变，长期接触比较强烈的噪声，可以引起病理性改变。此外，作业场所中的噪声还可以干扰语言交流，影响工作效率，甚至引起意外事故。

现在实验室与工厂中，普遍存在会产生大量噪声的设备及仪器，其产生的噪声极大的影响了工作人员。由于大部分实验室与工厂都是封闭式结构，噪声不能扩散。这些噪声极大的影响了长期处于噪声环境下的工作人员，对工作人员生理及心理都会造成影响。当下的降噪的主要方式主要是佩戴隔音耳塞，在隔绝噪声的同时也隔绝了其它声音，这就造成了极大的实验室安全隐患。

技术实现要素：

实用新型目的：本实用新型的目的为提供一种有效吸收噪音、可折叠、方便收纳携带、防火的可折叠的吸声降噪装置。

技术方案：本实用新型的可折叠的吸声降噪装置，包括吸声降噪板、底座和铰链，吸声降噪板的表面有防火涂层，吸声降噪板侧边设有铰链，吸声降噪板的下部设有底座。

进一步地，吸声降噪板表层具有回流吸声降噪结构，所述回流吸声降噪结构为吸声降噪板向内凹陷而成，凹陷横截面形状为两条不平行直线做内切圈形成的形状，回流吸声降噪结构可以将声波延反方向传播，抵消部分噪声的能量的结构，可以更有效的吸收噪声，能够更好的减少噪声。

进一步地，防火涂层为聚醋酸乙烯乳液，吸声降噪板为聚氨酯材料，铰链为铝合金材质，底座为塑料材质。

底座凹槽与吸声降噪板的宽度相匹配，吸声降噪板可以插入底座的凹槽中，通过底座对吸声降噪板固定。

可折叠型吸声降噪板侧边连接处有铰链连接结构，将铰链连接结构固定在两块吸声降噪板的侧边，可以对降噪板进行折叠操作。

有益效果：与现有技术相比，本实用新型具有如下显著优点：独特的回流结构可以更加有效的吸收噪声，减少噪声对长期处于噪声环境下实验室中的工作人员的影响；同时折叠结构可以适应不同的实验室设备仪器，并且在使用结束后可以更方便的收纳及携带；在其表面上涂上防火涂料，可以减少实验室发生火灾的安全隐患。

附图说明

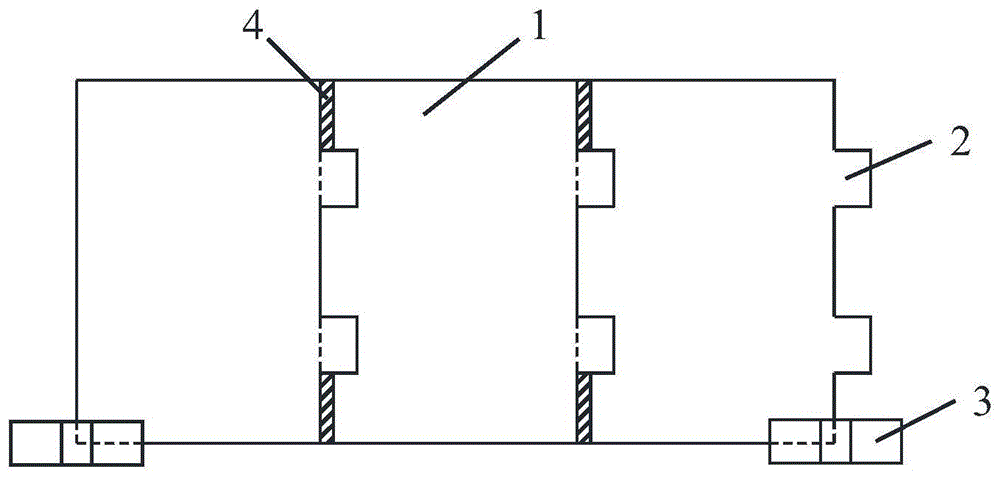

图1为本实用新型可折叠的吸声降噪装置的平面示意图；

图2为本实用新型可折叠的吸声降噪装置的立体示意图；

图3为本实用新型可折叠的吸声降噪装置中降噪板所涉及材料的横截面示意图；

图4为本实用新型可折叠的吸声降噪装置中降噪板结构的横截面示意图；

图5为本实用新型可折叠的吸声降噪装置中降噪板回流结构示意图；

图6为本实用新型可折叠的吸声降噪装置的铰链示意图；

图7为本实用新型可折叠的吸声降噪装置的底座俯视图；

图8为本实用新型可折叠的吸声降噪装置的底座立体图。

具体实施方式

下面结合附图对本实用新型的技术方案作进一步说明。

一种可折叠的吸声降噪装置，该装置包括吸声降噪板、底座、铰链三个部分，其中降噪板为聚氨酯材料，表面防火涂料为聚醋酸乙烯乳液，底座为材质，底座为金属材质。参照图1与图2，本实用新型一种可折叠的降噪板结构包括四小部分，所述铰链2可以将两块降噪板1连接，且通过铰链2可以使两块降噪板1延铰链运动方向活动，达到开合的效果。本图1仅为示意图，及有三块降噪板1相互通过铰链2连接，实际可以继续通过铰链2连接更多个降噪板，达到包围噪声声源的效果。隔绝空隙的吸声降噪板4可以隔绝两块降噪板1之间缝隙传播的噪声，降噪板1可以固定在底座3中，固定后形成参照图1整体，将其围在产生噪声的声源处，可以有效地吸收噪声，减少噪声的传播，降低噪声对人体的危害。

参照图3，降噪板1的材料为聚氨酯材料12，其具有的多孔结构可以使噪声的机械能转变为内能，达到吸收噪声，降低噪声对人体危害的效果。同时在其表面涂有聚醋酸乙烯乳液11，防止降噪板1遇明火燃烧，增加降噪板1的安全性。

参照图4与图5，在降噪板表面具有回流式降噪结构13，图5示意图中，部分噪声通过回流式降噪结构13，延反方向传播，抵消掉部分噪声的机械能，达到减少噪声的传播，降低噪声对人体的危害的效果。

参照图6，轴承21可使整个铰链结构延轴承21运动的方向活动，22固定键与23连接片可以将降噪板1连接固定在铰链结构上，使得两块降噪板1可以延轴承运动方向活动，达到开合的效果。

参照图7与图8，在图1及一种可折叠的降噪板的各个端点处，连接底座3，通过将降噪板1插入到31插入降噪板的凹槽中，32底座可以将一种可折叠的降噪板固定。

技术特征：

1.一种可折叠的吸声降噪装置，其特征在于：包括吸声降噪板(1)、底座(3)和铰链(2)，所述吸声降噪板(1)的表面有防火涂层，所述吸声降噪板(1)侧边设有铰链(2)，所述吸声降噪板(1)的下部设有底座(3)。

2.根据权利要求1所述的一种可折叠的吸声降噪装置，其特征在于：所述吸声降噪板(1)表层具有回流吸声降噪结构(13)，所述回流吸声降噪结构(13)为吸声降噪板(1)向内凹陷而成，所述凹陷横截面形状为两条不平行直线做内切圈形成的形状。

3.根据权利要求1所述的一种可折叠的吸声降噪装置，其特征在于：所述防火涂层为聚醋酸乙烯乳液。

4.根据权利要求1所述的一种可折叠的吸声降噪装置，其特征在于：所述吸声降噪板(1)为聚氨酯材料。

5.根据权利要求1所述的一种可折叠的吸声降噪装置，其特征在于：所述铰链(2)为铝合金材质。

6.根据权利要求1所述的一种可折叠的吸声降噪装置，其特征在于：所述底座(3)为塑料材质。

7.根据权利要求1所述的一种可折叠的吸声降噪装置，其特征在于：所述底座(3)凹槽与吸声降噪板(1)的宽度相匹配。

技术总结
本实用新型公开了一种可折叠的吸声降噪装置，包括吸声降噪板、底座和铰链，吸声降噪板的表面有防火涂层，吸声降噪板侧边设有铰链，吸声降噪板的下部设有底座，该吸声降噪装置独特的回流结构可以更加有效的吸收噪声，减少噪声对长期处于噪声环境下实验室中的工作人员的影响；同时折叠结构可以适应不同的实验室设备仪器，并且在使用结束后可以更方便的收纳及携带；在其表面上涂上防火涂料，可以减少实验室发生火灾的安全隐患。
