一种用于洁净室的高架地板支撑腿的制作方法

1.本实用新型涉及集成电路工艺装置技术领域，具体是一种用于洁净室的高架地板支撑腿。


背景技术：

2.目前在电子工业厂房的洁净室中防静电高架地板是必不可少的基础设施，每块高架地板四个拐角位置一般需要用安装支撑腿支撑。因为地面不平面或者根据特殊地形的需要，支撑腿不仅需要稳定的支撑地板单元，而且需要具备可以调节高度的功能，现有的支撑腿虽然在调节高度上有相应的设计，但是其可调节的高度有限，且结构比较复杂，调节起来不是很方便。


技术实现要素：

3.实用新型的目的在于提供一种用于洁净室的高架地板支撑腿，以解决上述背景技术中存在的问题。
4.本实用新型的技术方案是这样实现的：
5.一种用于洁净室的高架地板支撑腿，包括托板、连接杆、上支撑管、下支撑管、套管和底座，所述托板下方中间与套管焊接，所述连接杆上部为光滑圆杆，连接杆下部为螺纹杆，所述连接杆上部光滑圆杆插入套管内，所述连接杆上套有支撑螺母和锁紧螺母，所述连接杆下部与上支撑管连接，所述上支撑管顶部固接有连接头，所述连接头内部设有内螺纹孔，所述上支撑管下部与下支撑管上部通过螺纹连接，所述下支撑管底部与底座焊接固定。
6.进一步地，所述托板呈矩形结构，所述托板四个角及四周中间部位开设有安装孔a，所述托板中间设有限位凸块。
7.进一步地，所述套管开设有螺纹孔，所述螺纹孔为两个对称布置，所述锁紧螺栓通过螺纹孔将连接杆与套管锁紧固定。
8.进一步地，所述连接杆下部螺纹杆与连接头螺纹连接，并通过锁紧螺母固定。
9.进一步地，所述支撑螺母在连接杆上通过螺纹固定，实现对套管支撑。
10.进一步地，所述上支撑管的下部设有外螺纹，所述下支撑管的上部设有内螺纹，上支撑管与下支撑管通过螺纹连接固定。
11.进一步地，所述底座呈矩形结构，所述底座四个角开设有安装孔b。
12.进一步地，所述托板上部还设有垫片，所述垫片呈矩形结构，垫片的四个角开设有安装孔c，所述垫片的中间部位开始有限位孔。
13.本实用新型的有益效果为：
14.本实用新型通过上下支撑管螺纹连接设计，增大了支撑腿可调节范围，并通过连接杆实现二次调节，支撑腿伸缩空间大，高度调节方便，适用范围强，结构合理简单、生产成本低、安装方便。
附图说明

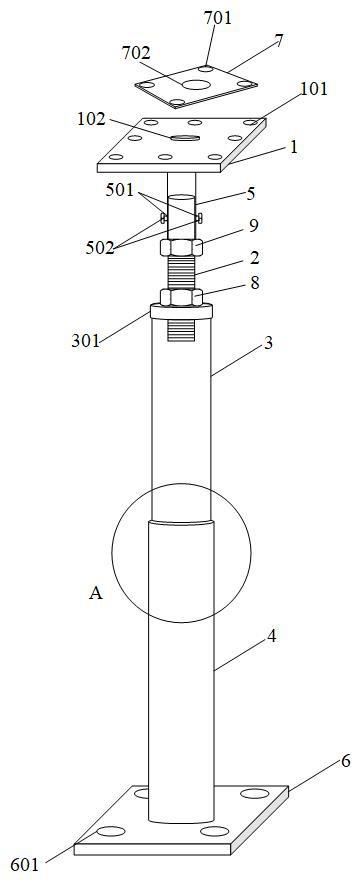

15.图1为本实用新型的结构示意图。
16.图2为本实用新型的a部截面剖视图。
17.图中1-托板，101-安装孔a，102-限位凸块，2-连接杆，3-上支撑管，301-连接头，302-外螺纹，4-下支撑管，401-内螺纹，5-套管，501-螺纹孔，502-锁紧螺栓，6-底座，601-安装孔b，7-垫片，701-安装孔c，702-限位孔，8-锁紧螺母，9-支撑螺母。
具体实施方式
18.下面将结合实施例对本实用新型技术方案进行清楚、完整地描述，显然，所描述地实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.如图1-2所示，一种用于洁净室的高架地板支撑腿，包括托板1、连接杆2、上支撑管3、下支撑管4、套管5和底座6，所述托板1下方中间与套管5焊接，所述连接杆2上部为光滑圆杆，连接杆2下部为螺纹杆，所述连接杆2上部光滑圆杆插入套管5内，所述连接杆2上套有支撑螺母9和锁紧螺母8，所述连接杆2下部与上支撑管3连接，所述上支撑管3顶部固接有连接头301，所述连接头301内部设有内螺纹孔，所述上支撑管3下部与下支撑管4上部通过螺纹连接，所述下支撑管4底部与底座6焊接固定。
20.所述托板1呈矩形结构，所述托板1四个角及四周中间部位开设有安装孔a101，所述托板1中间设有限位凸块102。
21.所述套管5开设有螺纹孔501，所述螺纹孔501为两个对称布置，所述锁紧螺栓502通过螺纹孔501将连接杆2与套管5锁紧固定。
22.所述连接杆2下部螺纹杆与连接头301螺纹连接，并通过锁紧螺母8固定。
23.所述支撑螺母9在连接杆2上通过螺纹固定，实现对套管5支撑。
24.所述上支撑管3的下部设有外螺纹302，所述下支撑管4的上部设有内螺纹401，上支撑管3与下支撑管4通过螺纹连接固定。
25.所述底座6呈矩形结构，所述底座6四个角开设有安装孔b601。
26.所述托板1上部还设有垫片7，所述垫片7呈矩形结构，垫片7的四个角开设有安装孔c701，所述垫片7的中间部位开始有限位孔702。
27.本实用新型通过上下支撑管螺纹连接设计，增大了支撑腿可调节范围，并通过连接杆实现二次调节，支撑腿伸缩空间大，高度调节方便，适用范围强，结构合理简单、生产成本低、安装方便。
28.以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。


技术特征：
1.一种用于洁净室的高架地板支撑腿，包括托板、连接杆、上支撑管、下支撑管、套管和底座，其特征在于，所述托板下方中间与套管焊接，所述连接杆上部为光滑圆杆，连接杆下部为螺纹杆，所述连接杆上部光滑圆杆插入套管内，所述连接杆上套有支撑螺母和锁紧螺母，所述连接杆下部与上支撑管连接，所述上支撑管顶部固接有连接头，所述连接头内部设有内螺纹孔，所述上支撑管下部与下支撑管上部通过螺纹连接，所述下支撑管底部与底座焊接固定。2.根据权利要求1所述的一种用于洁净室的高架地板支撑腿，其特征在于，所述托板呈矩形结构，所述托板四个角及四周中间部位开设有安装孔a，所述托板中间设有限位凸块。3.根据权利要求1所述的一种用于洁净室的高架地板支撑腿，其特征在于，所述套管开设有螺纹孔，所述螺纹孔为两个对称布置，所述螺纹孔通过锁紧螺栓将连接杆与套管锁紧固定。4.根据权利要求1所述的一种用于洁净室的高架地板支撑腿，其特征在于，所述连接杆下部螺纹杆与连接头螺纹连接，并通过锁紧螺母固定。5.根据权利要求1所述的一种用于洁净室的高架地板支撑腿，其特征在于，所述支撑螺母在连接杆上通过螺纹固定，实现对套管支撑。6.根据权利要求1所述的一种用于洁净室的高架地板支撑腿，其特征在于，所述上支撑管的下部设有外螺纹，所述下支撑管的上部设有内螺纹，上支撑管与下支撑管通过螺纹连接固定。7.根据权利要求1所述的一种用于洁净室的高架地板支撑腿，其特征在于，所述底座呈矩形结构，所述底座四个角开设有安装孔b。8.根据权利要求1所述的一种用于洁净室的高架地板支撑腿，其特征在于，所述托板上部还设有垫片，所述垫片呈矩形结构，垫片的四个角开设有安装孔c，所述垫片的中间部位开始有限位孔。

技术总结
本实用新型提供一种用于洁净室的高架地板支撑腿，包括托板、连接杆、上支撑管、下支撑管、套管和底座，所述托板下方中间与套管焊接，所述连接杆上部为光滑圆杆，连接杆下部为螺纹杆，所述连接杆上部光滑圆杆插入套管内，所述连接杆上套有支撑螺母和锁紧螺母，所述连接杆下部与上支撑管连接，所述上支撑管顶部固接有连接头，所述连接头内部设有内螺纹孔，所述上支撑管下部与下支撑管上部通过螺纹连接，所述下支撑管底部与底座焊接固定。本实用新型通过上下支撑管螺纹连接设计，增大了支撑腿可调节范围，并通过连接杆实现二次调节，支撑腿伸缩空间大，高度调节方便，适用范围强，结构合理简单、生产成本低、安装方便。安装方便。安装方便。


技术研发人员：高景作 王宁 祁长厚
受保护的技术使用者：大连地拓电子工程技术有限公司
技术研发日：2022.01.27
技术公布日：2022/7/18
