一种多用途衣架的制作方法

本发明涉及日常生活用品领域，具体地讲就是一种多用途衣架。

背景技术：

现有的普通衣架由于不能很好的保护衣物，已经被证明不适合晾晒毛衣等拉缩性较强且易变形的衣物，于是有人发明了诸如晾衣篮等可以有效解决易变形衣物晾晒的晾晒用具，但这类用具具有不便收藏、功能单一等缺点，它只能买来专门晾晒毛衣等物，使用率并不高。因此，有必要对其做进一步改进。

技术实现要素：

本发明所要解决的技术问题在于提供一种既可以用来晾晒易变形衣物，同时也适用于悬挂普通衣物的多用途衣架，其所要解决的技术问题可以通过以下技术方案来实施。

一种多用途衣架，包括衣架挂钩和衣架本体，衣架本体可分离为具有共同活动转轴并呈交叉排列的两支撑件，两支撑件的引脚端连接有一可于水平面伸缩并且其开合受制于支撑件开合的托物架。

所述支撑件引脚与托物架主体框连接处设有腰形连接孔。

所述托物架可以为一层或一层以上。

采用该技术方案的多用途衣架，收拢时可以用来挂放普通衣物，打开时可以用来晾晒毛衣等易变形衣物，并且使用方便。

附图说明

下面结合附图和实施例对本发明作进一步说明：

图1为本发明衣架合拢状态的结构示意图；

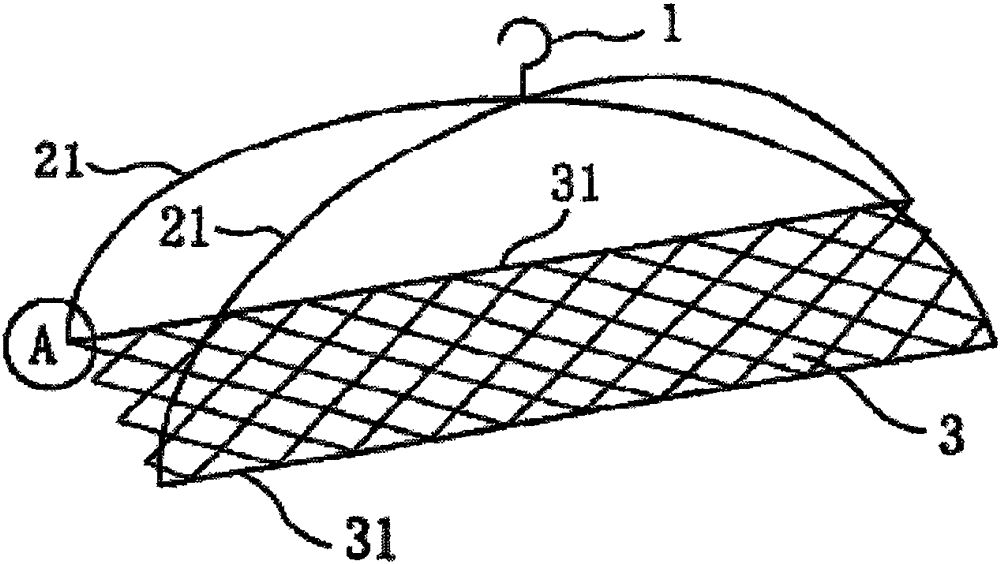

图2为本发明衣架打开状态的结构示意图。

图中：1、衣架挂钩，2、衣架本体，21、支撑件，3、托物架，31、托物架主体框

具体实施方式

以下通过实施例，对本发明进行更为详细的说明，但只要在本发明的要旨范围内，并不仅限于以下实施例。

如附图1和2所示的一种多用途衣架，两个具有共同活动转轴并呈交叉排列的支撑件21，收拢合并在一起时构成衣架的衣架本体2，衣架本体2与衣架挂钩1相连接，支撑件21的下端引脚连接有一托物架3，该托物架3可以在支撑件21的控制下实现收缩和打开，两支撑件21收拢时托物架3收拢为一条线状，两支撑件21沿中心转轴旋转打开时，下端引脚带动托物架3的主体框31，从而拉开合拢的网架状的托物架3，使其形成一水平面的托物平台，便于置放衣物，尤其适用于易变形的衣物。支撑件21引脚与托物架主体框31连接处(如图2中A处所示)可以采用类似卷闸所采用的腰形连接孔，这样便于该收缩型托物架可以方便合理的开合，当然也可以采用其它一些连接形式。

该托物架3也可以采用多层的结构设计，这样更有利于多件衣物同时晾晒等工作。

该多用途衣架在支撑件合拢时可以当作普通衣架使用，支撑件打开时，由于下端形成了托物架面，可以当作晾衣篮使用。并且使用方便经济，具有厂泛的用途。

上述实施例仅为本发明的较佳实施例之一，并非以此限制本发明的保护范围，故：凡依本发明的形状、结构、原理所作的等效变化，均应涵盖于本发明的保护范围之内。
