智能电动窗帘控制器的制作方法

本发明涉及智能家居领域，特别是涉及一种智能电动窗帘控制器。

背景技术：

随着人们对生活水平要求的不断提升，人们对于家中多个窗帘的控制也提出了更高的要求，随着技术的不断发展，市场上也出现了不少电动窗帘控制器。窗帘控制器作为智能家居的一种，能够和人们互动，给人们的生活尤其是给老人或孩子的生活增添了许多便利之处。

市面上现有的电动窗帘控制器以传统碳刷电机作为动力来源，整合相应控制开关，实现窗帘的电动控制。但这些现有的窗帘控制器还存在诸多不足之处，具体表现为：传统碳刷电机体积庞大，噪音大，位置控制不准确；按键功能使用不便；无智能家居联动功能，功能单一，无法实现家居智能化；无智能终端远程管理功能，无法通过智能终端远程查看检测数据并管理。

技术实现要素：

鉴于上述状况，有必要提供一种克服上述问题或者至少部分地解决上述问题的智能电动窗帘控制器。

一种智能电动窗帘控制器，包括智能控制模块、数据存储模块、智能终端远程连接模块、功能按键模块、电机模块和电源模块，所述交互模块用于与用户产生交互，所述智能控制模块用于控制所述交互模块完成各项交互内容，所述信息存储模块与所述智能控制模块通讯。所述智能控制模块用于完成各项交互内容，所述数据存储模块用于存储用户的交互内容，所述智能终端远程连接模块用于接收智能终端发起的控制命令，所述按键模块用于用户对本控制器的直接按键控制，所述电机模块用于窗帘的开关动作的执行，所述电源模块用于对本控制器各个模块供电。

上述智能电动窗帘控制器，其中，所述电机模块包括直流无刷电机模块，所述直流无刷电机模块用于窗帘线的拉动，不同于有刷电机，无刷电机不存在有刷电机的诸多缺点，如摩擦损耗大、发热大寿命短、效率低、功率低等缺点。

上述智能电动窗帘控制器，其中，所述交互模块进一步包括无刷电机驱动模块，所述无刷电机驱动模块电调的功效就是控制电机，完成规定速度、动作等。

上述智能电动窗帘控制器，其中，所述智能家居联动模块与所述智能控制模块通讯，并通过无线通讯方式与家中网关或智能家电联动，实现家中网关或智能家电的联动控制。

上述智能电动窗帘控制器，其中，所述智能家居联动模块与网关或智能家电联动所用的无线通讯方式为ZigBee、Z-wave、蓝牙、Wifi及RF射频中的任意一种。

上述智能电动窗帘控制器，其中，所述云端服务器与所述智能控制模块通讯，所述数据存储模块中存储的用户交互内容通过所述智能控制模块转发至所述云端服务器，所述云端服务器对接收到的交互内容进行云端存储并分析，结合云端大数据对交互结果进行优化。

附图说明

图1为本发明第一实施例提出的智能电动窗帘控制器的结构框图；

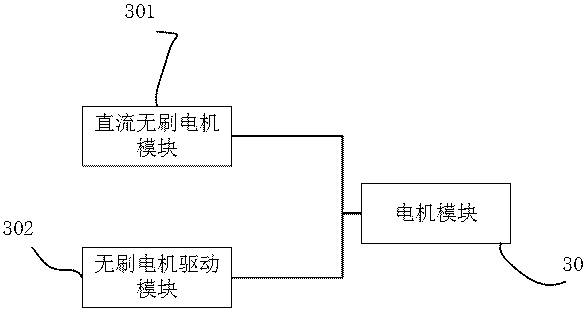

图2为图1中电机模块的结构框图；

图3为本发明第二实施例提出的智能电动窗帘控制器的结构框图；

图4为本发明第三实施例提出的智能电动窗帘控制器的结构框图；

具体实施方式

为了便于理解本发明，下面将参照相关附图对本发明进行更全面的描述。附图中给出了本发明的首选实施例。但是，本发明可以以许多不同的形式来实现，并不限于本文所描述的实施例。相反地，提供这些实施例的目的是使对本发明的公开内容更加透彻全面。

需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件。当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件。

除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本发明。本文所使用的术语“及／或”包括一个或多个相关的所列项目的任意的和所有的组合。

请参阅图1，本发明第一实施例提出的智能电动窗帘控制器，包括电源模块10、智能控制模块20、数据存储模块50、智能终端远程连接模块60、功能按键模块40、电机模块30。

所述数据存储模块50与所述智能控制模块20通讯，所述功能按键模块40的各项操作通过所述智能控制模块20发送至所述数据存储模块50，并将产生的交互内容存储在所述数据存储模块50中。所述数据存储模块50使用可移动存储设备，具体在本实施例中，所述数据存储模块50使用的可移动存储设备为flash存储。

所述智能终端远程连接模块60与所述智能控制模块20通讯，用于通过无线的方式与智能终端连接，接收智能终端发起的控制命令，再通过所述智能控制模块20控制所述智能电动窗帘控制器执行相应的控制命令。具体实施时，可通过智能终端上相应的app向所述智能电动窗帘控制器发起控制命令，如速度加快、减慢等操作，该智能终端包括智能手机、平板电脑和智能可穿戴设备等。

所述功能按键模块40用于设置所述智能电动窗帘控制器的参数及开关机、窗帘开合控制的处理。

所述电机模块用于执行窗帘的开合控制动作。

所述电源模块10为上述给相关模块提供电源电压。

请参阅图2，本实施例中，所述电机模块30具体包括直流无刷电机模块301、无刷电机驱动器模块302。

所述直流无刷电机模块301为无刷电机，无刷电机拥有诸多优点，如：无电刷、低干扰，无刷电机去除了电刷，最直接的变化就是没有了有刷电机运转时产生的电火花，这样就极大减少了电火花对遥控无线电设备的干扰。噪音低，运转顺畅，无刷电机没有了电刷，运转时摩擦力大大减小，运行顺畅，噪音会低许多，这个优点对于模型运行稳定性是一个巨大的支持。寿命长，低维护成本，少了电刷，无刷电机的磨损主要是在轴承上了，从机械角度看，无刷电机几乎是一种免维护的电动机了，必要的时候，只需做一些除尘维护即可。

所述无刷电机驱动器模块302，随着无刷电机的大力发展，所述无刷电机驱动器占据了市场的主流。通过所述智能控制模块20发送相应控制指令到所述无刷电机驱动器模块302来驱动所述直流无刷电机模块301完成各种动作，包括正转、反转、加速、减速等，以达到控制窗帘开合和速度的目的。

请参阅图3，本发明第二实施例提出的智能电动窗帘控制器，本实施例与第二实施例大抵相同，不同之处在于本实施例中的智能电动窗帘控制器在第二实施例的基础上，增加了智能家居联动模块100b，所述智能家居联动模块100b与所述智能控制模块20b通讯，所述智能家居联动模块100b通过ZigBee无线通讯方式与家中网关或智能家电联动，实现家中网关或智能家电的联动控制。可以理解的，在其它实施例中，所述智能家居联动模块100b与家中网关或智能家电联动所用的通讯方式除ZigBee之外，也可以为Z-Wave、蓝牙、Wifi以及RF射频等其它无线通讯方式的任意一种。具体实施时，可通过所述智能家居联动模块100b联动控制室内相应设备或被其他设备控制，例如：该智能电动窗帘控制器与用户交互过程中，发现用户关闭窗帘并且此时处于夜间模式，则通过所述智能控制模块20b向所述智能家居联动模块100b发出联动控制指令，所述智能家居联动模块100b联动控制屋内的智能灯泡点亮。再例如：智能空气净化器检测到空气质量不佳，则通过所述智能家居联动模块100b向所述智能控制模块20b发出联动控制指令，所述智能控制模块20b联动窗帘开启并配合开窗器打开窗户及窗帘通风换气。

请参阅图3，本发明第四实施例提出的智能电动窗帘控制器，本实施例与第三实施例大抵相同，不同之处在于本实施例中的智能电动窗帘控制器在第三实施例的基础上，增加了云端服务器110c，所述云端服务器110c与所述智能控制模块20c通讯，所述数据存储模块30c中存储的用户交互内容通过所述智能控制模块20c转发至所述云端服务器110c，所述云端服务器110c对接收到的交互内容进行云端存储并分析，再结合云端大数据对交互结果进行优化，达到交互越来越合理、越来越智能的目的。

本发明提出的智能电动窗帘控制器，支持智能终端远程连接管理功能，并与家中网关或智能家电联动，使得本发明可与智能家居的其他设备连为一体，实现家居智能化。

以上所述实施例仅表达了本发明的几种实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
