一种遥控除尘装置的制作方法

本发明涉及一种遥控除尘装置，属于除尘技术领域。

背景技术：

日常生活中，像沙发下、床下、柜子下等地方，由于传统清洁工具无法打扫，长时间下去会积累厚厚的尘土。很多情况下，大人们工作繁忙经常顾不得打扫卫生，而传统的清洁工具枯燥无味，孩子们又不愿意去使用，不具有打扫卫生的积极性。

技术实现要素：

本发明目的在于提供一种遥控除尘装置，用玩游戏的方式来清洁打扫卫生，调动少年儿童打扫卫生的积极性，培养少年儿童热爱劳动的良好习惯，同时可以清洁传动清洁工具打扫不到的区域。

本发明的具体技术方案如下：一种遥控除尘装置，包括电源、外壳体，同时还包括摄像头、照明灯、收尘盒、清扫刷、驱动轮、辅动轮、遥控监视器，电源设置在圆柱形外壳体内部，并配备充电器，摄像头位于收尘盒一侧，用于监视打扫区域，并在于摄像头上方设置照明灯，便于观察打扫区域的情况，收尘盒为圆柱形并位于外壳体下方，清扫刷采用螺旋式分布，位于收尘盒四周，驱动轮位于收尘盒下方的固定盘中心，并在固定盘边缘设置辅动轮，遥控监视器用来控制照明灯开启或关闭，控制摄像头的开启或关闭，同时控制驱动轮、辅动轮的前进、后退、升降、旋转。

进一步，照明灯为LED发光二极管。

进一步，收尘盒内部设有旋转叶片。

进一步，驱动轮为可升降万向驱动轮，辅动轮为可升降万向球形轮。

进一步，驱动轮为1个，辅动轮为3-5个。

进一步，外壳体侧面设有充电孔。

本发明的有益效果是：遥控除尘装置设有驱动轮和辅动轮，能够向任意方向移动，并能够升降，可以轻松的越过障碍物，同时可以轻松打扫传统清洁工具无法打扫的偏僻区域，本发明还设有摄像头、遥控监视器，能够实现智能可视化除尘效果，除尘效果好，同时还具有很大的趣味性，调动了少年儿童打扫卫生的积极性，有利于培养少年儿童热爱劳动的良好习惯。

附图说明

图1为辅动轮为4个的除尘装置底面结构示意图；

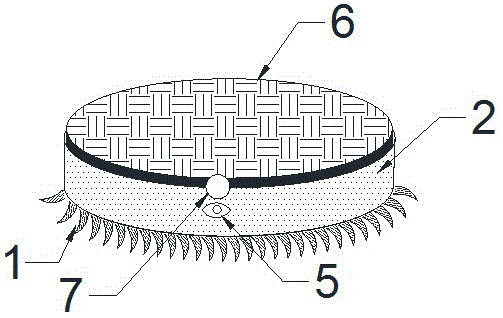

图2为除尘装置外观结构示意图；

图3为辅动轮为3个的除尘装置底面结构示意图。

具体实施方式

以下结合附图对本发明的特征进行描述，所举实例只用于解释本发明，并非用于限定本发明的范围。

实施例1

如图1、图2所示，一种遥控除尘装置，包括电源、外壳体6，同时还包括摄像头5、照明灯7、收尘盒2、清扫刷1、驱动轮4、辅动轮3、遥控监视器。电源设置在圆柱形外壳体6内部，并配备充电器，摄像头5位于收尘盒2一侧，用于监视打扫区域，并在摄像头5上方设置照明灯7，照明灯7采用LED发光二极管，便于观察打扫区域的情况，收尘盒2为圆柱形并位于外壳体6下方，清扫刷1采用螺旋式分布，位于收尘盒2四周，驱动轮4位于收尘盒2下方的固定盘5中心，并在固定盘5边缘设置辅动轮3，驱动轮4为一个可升降万向驱动轮，辅动轮3为4个可升降万向球形轮，遥控监视器用来控制照明灯7的开启或关闭，控制摄像头5的开启或关闭，同时控制驱动轮4、辅动轮3的前进、后退、升降、旋转。

启动电源，利用遥控监视器控制除尘装置的运动，在移动过程中清扫刷1可以清扫较大的垃圾，同时收尘盒2内部旋转叶片通过电动机带动高速旋转，收尘盒2内产生空气负压，从而将灰尘吸入收尘盒2。遇到障碍物可以利用遥控监视器控制辅动轮3上升，跨越障碍物后，再下降辅动轮3，同时可配合调整驱动轮4的升降和移动，清扫过程中可以利用遥控监视器控制驱动轮3旋转，在增加劳动趣味的同时提高清洁效率。

实施例2

如图3所示，本实施例中浮动轮3为3个可升降万向球形轮，浮动轮3设置为3个，具有较强的稳定性，在遥控过程中，运动稳定性强。

以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
