用于餐具清洗线体的盘滑轨组件的制作方法

本发明涉及一种滑轨，具体说是一种用于餐具清洗线体的盘滑轨组件。

背景技术：

目前在餐具清洗过程中，需要人工将盛放各种各样餐具的餐具箱送入清洗池，这样不仅浪费人力效率低，人工搬运有时会发生打滑餐具箱掉落的事故，餐具箱一旦不慎掉落就会导致大量的餐具被打碎，还会划伤搬运人员，而且目前采用的清洗池混合清洗使餐具清洗的不够彻底。

为解决以上技术问题，本公司研制了一种成套餐具的清洗线体，筷子、勺子、碗、茶杯、玻璃杯、盘子经餐具分选装置后需要送入清洗隧道进行清洗，清洗后的盘子有多排，一般为三排，但在封装包装的时候需要将三排的盘子分成两排，便于后续的封装包装，但目前市场上缺少这种功能的装置，因此迫切需要研究一种适用于本公司成套餐具清洗线体的盘滑轨组件。

技术实现要素：

为解决上述问题，本发明的目的是提供一种用于餐具清洗线体的盘滑轨组件。

本发明为实现上述目的，用于餐具清洗线体的盘滑轨组件，包括长方体形的盘滑轨，盘滑轨的两侧为挡沿，盘滑轨的一端通过内六角螺栓螺母固定两条与挡沿平行的分隔角钢，两个分隔角钢将盘滑轨的这一端分成三个等距的盘子入口，盘滑轨的另一端设置一条与其中一个分隔角钢在同一竖直直线上的导向角钢，导向角钢的一侧盘滑轨内安装有弧形滑轨，在弧形滑轨与盘子入口之间的盘滑轨中间部位通过锁紧螺母固定有与盘滑轨面垂直的分道销轴，分道销轴上贯穿有弯折的分道挡板，且分道挡板的中间弯折部位套在分道销轴上，分道挡板的两端分别与导向角钢形成的导向入口以及弧形滑轨的入口相对应，在导向角钢形成的导向出口部位还设置有弧形的盘滑轨导板。

作为优选，导向角钢的长于大于每块分隔角钢的长度。

作为优选，导向角钢形成的导向出口部位还设置有弧形的缺口与盘滑轨导板相对。

本发明具有以下优点：

1、通过本发明即可将三排进入的盘子分成两排，很好的代替了人工分选，有利于提高盘子的分选效率，而且有利于实现设备的自动化。

2、三排进入的盘子分成两排时，不仅不会发生碰撞，而且在分道销轴的作用下，中间进入的盘子向两侧并道的概率相同，有利于使盘子分成两排后，盘子之间的间隔更均匀。

3、本发明结构简单，无需采用复杂的电路及驱动装置即可实现三排进入的盘子分成两排，不仅成本低廉，有利于企业节约开支，而且便于更换损坏的部件，设备的维护及保养简单，有利于降低企业的运营成本。

附图说明

现结合附图对本发明做进一步说明。

图1为本发明的主视结构示意图。

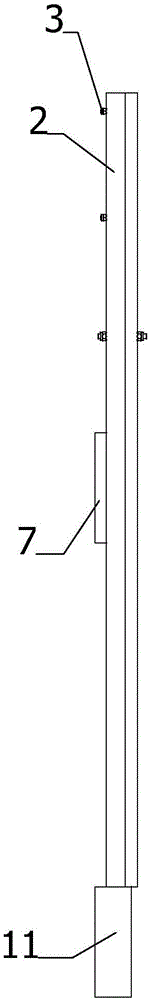

图2为本发明的左视结构示意图。

图3为图1的A-A面剖视结构示意图。

图中：1盘滑轨 2挡沿 3内六角螺栓螺母 4分隔角钢 5盘子入口 6导向角钢 7弧形滑轨 8分道销轴 9分道挡板 10导向入口 11盘滑轨导板 12缺口。

具体实施方式

如图1-3所示，用于餐具清洗线体的盘滑轨组件，包括长方体形的盘滑轨1，盘滑轨1的两侧为挡沿2，盘滑轨1的一端通过内六角螺栓螺母3固定两条与挡沿2平行的分隔角钢4，两个分隔角钢4将盘滑轨1的这一端分成三个等距的盘子入口5，盘滑轨1的另一端设置一条与其中一个分隔角钢4在同一竖直直线上的导向角钢6，导向角钢6的一侧盘滑轨1内安装有弧形滑轨7，导向角钢6的长于大于每块分隔角钢4的长度，在弧形滑轨7与盘子入口5之间的盘滑轨1中间部位通过锁紧螺母固定有与盘滑轨1面垂直的分道销轴8，分道销轴8上贯穿有弯折的分道挡板9，且分道挡板9的中间弯折部位套在分道销轴8上，分道挡板9的两端分别与导向角钢6形成的导向入口10以及弧形滑轨7的入口相对应，在导向角钢6形成的导向出口部位还设置有弧形的盘滑轨导板11，导向角钢6形成的导向出口部位还设置有弧形的缺口12与盘滑轨导板11相对，分道挡板9的弯折角度为90°-150°。

本发明工作原理：本发明使用时倾斜设置，且盘子入口5的一端较高，送入盘子。三排盘子每次进一个，且这一排的盘子留有间隔，即某一时间三个盘子分别从三个盘子入口5进入盘滑轨1，中间的盘子经中间的盘子入口5掉出后，在分道销轴8的作用下，中间掉出的这个盘子势必会偏向一侧，也就是分道挡板9其中的一侧为两个盘子，另一侧为一个盘子，两个盘子的一侧重量较大，就会压下分道挡板9，使这两个盘子沿着盘滑轨1下端的其中一侧滑出，然后分道挡板9的一侧为一个盘子，另一侧则没有盘子，这一个盘子就会压下分道挡板9，使这一个盘子沿着盘滑轨1下端的另一侧滑出，进而实现了将三排盘子分成两排的功能。

本发明不仅可以将三排进入的盘子分成两排，而且可以用于分碗、杯子等。

以上所述仅为本发明示意性的具体实施方式，并非用以限定本发明的范围。任何本领域的技术人员，在不脱离本发明的构思和原则的前提下所作出的等同变化与修改，均应属于本发明保护的范围。
