本发明涉及家电设备领域，特别涉及一种洗碗机。

背景技术：

洗碗机作为一种服务型消费品，越来越多的被大众接受，但是洗碗机的供水系统是其发展受制的一个重要原因。很多消费者的厨房没有配置安装洗碗机的位置，因此该品类不能服务于这类用户。同时现有洗碗机存在洗碗用水问题，例如在停水后洗碗机没水无法工作，不能做到真正意义上的“独立式”洗碗机。

技术实现要素：

本发明旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本发明提出一种洗碗机，该洗碗机即使出现停水状况或洗碗机不放置在厨房，也能够对餐具进行清洗。

根据本发明的洗碗机，包括：洗碗机本体，所述洗碗机本体设置有水杯组件；水箱组件，所述水箱组件设置在所述洗碗机本体且用于存储清洁用水，所述水箱组件与所述水杯组件相连以向所述水杯组件供水。

根据本发明的洗碗机，通过在洗碗机本体内设置水箱组件，使得洗碗机可以存储足够的清洁用水，并可以为水杯组件供水，即使出现停水状况或洗碗机不放置在厨房，也能够对餐具进行清洗，解决了洗碗机只能放置在厨房或者必须连接水龙头的尴尬。

另外，根据本发明的洗碗机还具有如下附加的技术特征：

根据本发明的一个实施例，所述水箱组件包括：水箱本体，所述水箱本体上设置有进水孔和出水孔，所述出水孔与所述水杯组件相连。

根据本发明的一个实施例，所述水箱本体上还设置有向外排水的放水孔。

根据本发明的一个实施例，所述水箱组件还包括：导流管，所述导流管设置在所述水箱本体的内壁，所述导流管具有进水口和出水口，所述出水口与所述出水孔相连，所述进水口与所述出水孔交错设置。

根据本发明的一个实施例，所述导流管与所述水箱本体一体成型。

根据本发明的一个实施例，所述水箱组件还包括：水泵，所述水泵的一端与所述出水孔相连，所述水泵的另一端与所述水杯组件相连。

根据本发明的一个实施例，所述水泵与所述水杯组件之间设置有排水管。

根据本发明的一个实施例，所述水箱组件还包括：流量计，所述流量计设置在所述水泵与所述水杯组件之间且与所述水泵相连以控制所述水泵的启停。

根据本发明的一个实施例，所述水箱组件还包括：电磁阀，所述电磁阀设置在所述水泵与所述水杯组件之间且与所述水泵相连以控制所述水泵的启停。

根据本发明的一个实施例，所述水箱本体构造为L形结构以避让所述水泵组件。

本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。

附图说明

本发明的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

图1是根据本发明实施例的水箱组件与水杯组件配合的示意图；

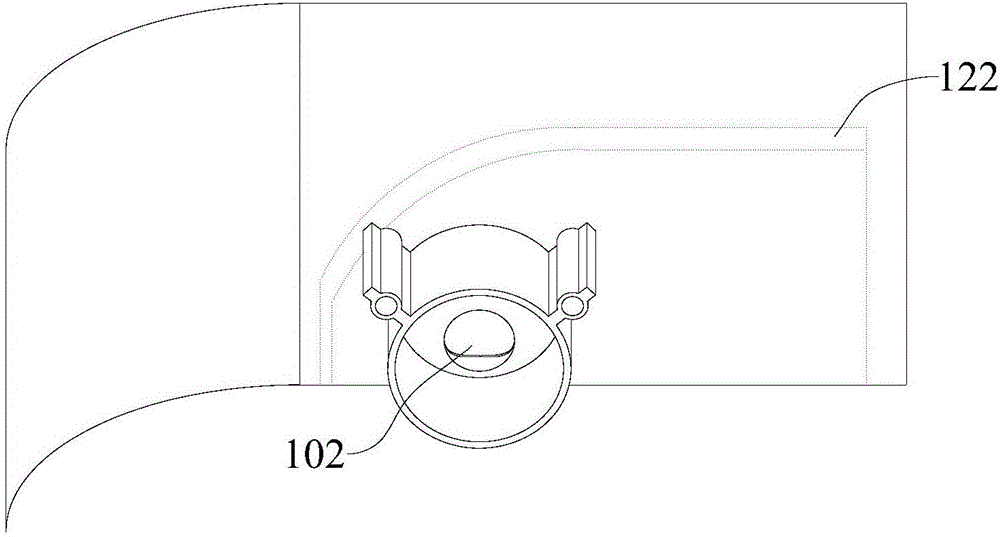

图2是根据本发明实施例的水箱组件的一个方向的示意图；

图3是根据本发明实施例的水箱组件的俯视图。

附图标记：

水杯组件111，进水管112，

水箱组件120，水箱本体121，导流管122，水泵123，排水管124，流量计125，电磁阀126，进水孔101，出水孔102，放水孔103。

具体实施方式

下面详细描述本发明的实施例，所述实施例的示例在附图中示出。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本发明的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。

在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接或彼此可通讯；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。

下面结合图1至图3对本发明实施例的洗碗机进行详细描述。

根据本发明实施例的洗碗机可以包括洗碗机本体和水箱组件120。

其中，洗碗机本体设置有水杯组件111，水箱组件120设置在洗碗机本体内且可以存储清洁用水，水箱组件120与水杯组件111相连并能够为水杯组件111供水。

水箱组件120可以分多次向水杯组件111供水，当水杯组件111中的水达到洗涤要求时，水箱组件120可以停止向水杯组件111供水；当水杯组件111内的水使用完毕后，水箱组件120可以向水杯组件111供水。

水箱组件110可以存储大量的水，使得洗碗机100的使用范围更广泛，即使洗碗机所处的环境没有水，也可以凭借自身存储的水来对餐具进行清洗。

根据本发明实施例的洗碗机，通过在洗碗机本体内设置水箱组件120，使得洗碗机可以存储足够的清洁用水，并可以为水杯组件111供水，即使出现停水状况或洗碗机不放置在厨房，也能够对餐具进行清洗，解决了洗碗机只能放置在厨房或者必须连接水龙头的尴尬，洗碗机可以放置在多类地方。

在本发明的一些实施例中，如图1和图2所示，水箱组件120包括水箱本体121，所述水箱本体121上设置有进水孔101和出水孔102，出水孔102与水杯组件111相连。

进水孔101的外侧可以设置进水管112，可以将进水管112连接在水龙头上，进而可以通过进水管112和进水孔101向水箱本体121内注水。本发明实施例的水箱本体121的容积较大，可以一次存贮大量的水，以满足洗涤餐具的需要。

水箱本体121上可以设置有水位监测装置，水位监测装置可以监测水箱本体121内清洁用水的水量，用户可以非常直观地得出水箱本体121内的水量多少，确保水箱本体121具有足够的清洁用水。

进一步地，如图1所示，水箱本体121上还设置有向外排水的放水孔103。当洗碗机长时间不用时，为了避免水箱本体121内的潮湿环境产生细菌和异味，可以在水箱本体121上设置放水孔103，放水孔103处可以设置放水阀，进而可以对水箱本体121进行定时放水。

如图2和图3所示，水箱组件120还包括导流管122，导流管122设置在水箱的内壁，导流管122具有进水口和出水口，出水口与出水孔102相连，其中进水口与出水孔102交错设置。

由此，水箱本体121中的水不会直接冲入出水孔102，减小水流对出水孔102的冲击力，即水箱本体121中的水可以先进入到导流管122中，经过导流管122的缓冲后，再通过出水孔102进入到水杯组件111。

可选地，导流管122与水箱本体121为一体成型件。由此，简化了水箱本体121的结构，提高了水箱本体121的强度，且至少在一定程度上提高了水箱本体121的生产效率。

在本发明的一些实施例中，如图1所示，水箱组件120还包括水泵123，水泵123的一端与出水孔102相连，水泵123的另一端与水杯组件111相连。水泵123可以设置在出水孔102处，水泵123工作后可以产生负压，水箱本体121中的水可以通过导流管122、出水孔102进入到水杯组件111中。

进一步地，水泵123与水杯组件111之间设置有排水管124。水箱本体121中的水可以通过导流管122、出水孔102和排水管124进入到水杯组件111中。

在本发明的一些实施例中，水箱组件120还包括流量计125，流量计125设置在水泵123与水杯组件111之间且与水泵123相连以控制水泵123的启停。

流量计125可以检测水箱组件120排入到水杯组件111的水的流量，当检测到进入到水杯组件111中的水足够时，流量计125可以将该信号传递至水泵123，水泵123可以根据该信号停止工作；当然，可以理解的是，流量计125也可以直接控制水泵123的启停。

在本发明的一些实施例中，水箱组件120还包括电磁阀126，电磁阀126设置在水泵123与水杯组件111之间且与水泵123相连以控制水泵123的启停。

当电磁阀126检测到水泵123工作一段时间后，可以根据水泵123的功率大致算出水泵123泵出的水量，然后可以将该信号传递至水泵123，水泵123可以根据该信号来控制自身的启停；当然，电磁阀126也可以直接控制水泵123的启停。

在本发明的具体示例中，电磁阀126和流量计125均设置在排水管上124上。

在本发明的一些实施例中，水箱本体121构造为L形结构以避让水泵123组件。进而，可以确保水箱本体121在具有大容量的前提下不会对洗碗机本体内的零部件的布置造成影响。

综上所述，根据本发明实施例的洗碗机，通过在洗碗机本体内部设置水箱组件120，可以使得洗碗机能够在多个地方洗碗，且一次性能够存储大量的水，解决了洗碗机在停水时或只能存放在厨房或者有水孔头的地方的尴尬。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任一个或多个实施例或示例中以合适的方式结合。此外，在不相互矛盾的情况下，本领域的技术人员可以将本说明书中描述的不同实施例或示例以及不同实施例或示例的特征进行结合和组合。

尽管上面已经示出和描述了本发明的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本发明的限制，本领域的普通技术人员在本发明的范围内可以对上述实施例进行变化、修改、替换和变型。
