一种用于门框内壁的自动清理装置的制作方法

本发明涉及一种机械装置，具体的说是一种用于门框内壁的自动清理装置。

背景技术：

一般来说，人们在对房屋进行大扫除时，最令处理的部分莫过于是对门框的清理。人们往往需要采用擦布将门框的四个内侧壁进行往复的擦拭清理，十分费力，因此，有必要采取相应的措施来替代人工进行相应的清理工作。

技术实现要素：

为了能够节省人力，并能够快速自动对门框进行清理，本发明提出了一种用于门框内壁的自动清理装置。

一种用于门框内壁的自动清理装置，包括主架，所述主架的前端以水平滑动方式安装有竖杆，所述竖杆的上端、下端均固装有一号清洁布，所述竖杆上沿水平方向滑动安装有滑块，所述滑块的左侧、右侧均固装有二号清洁布，所述滑块的后侧以铰接方式安装有连接座，所述连接座连接有长连杆，所述长连杆上右部滑动安装有方块，所述长连杆上包裹有将方块与连接座相连的弹簧，所述方块连接有电机。

所述主架中部位置设有将电机固装的电机架，所述主架的左侧、右侧分别设有限位凸块。

所述主架上开有有水平滑槽，所述竖杆上设有与水平滑槽滑动配合的纵向限位块。

本发明在使用时，只需将竖杆伸入至门框的内部，然后只需启动电机带动方块进行顺时针旋转，具体过程如下：

1)初始时，能够让滑块沿竖杆轨迹自下而上进行滑动，即二号清洁布能够自动对门框的左侧内壁进行擦拭清洁。

2)当滑块滑动至与竖杆上侧的限位块相抵合时，能够使得整个滑块连同竖杆自左向右进行水平滑动，即一号清洁布分别对门框的上侧内壁、下侧内壁进行自动清洁。

3)当竖杆滑动至与右侧的限位凸块相抵合时，滑块能够沿竖杆轨迹自上而下进行滑动，即二号清洁布能够自动对门框的右侧内壁进行擦拭清洁。

4)当滑块滑动至与竖杆下侧的限位块相抵合时，能够使得整个滑块连同竖杆自右向左进行水平滑动，即一号清洁布再次对门框的上侧内壁、下侧内壁进行自动清洁。

综上所述，在电机的恒速驱动作用、弹簧的弹性恢复力、长连杆与方块的滑动配合、滑块与竖杆的滑动配合、竖杆与主架的滑动配合、限位凸块的滑动限位以及限位块的滑动限位的作用下，能够循环执行上述四个步骤，进而能够实现自动对门框内壁进行自动清理。

本发明的有益效果是：

本发明自动化程度高，通过弹簧恢复力作用以及多种滑动配合作用，进而能够驱动一号清洁布与二号清洁布对门框的四个内侧壁进行循环往复擦拭的功能，实现了快速自动清理以及节省人力的功效。

附图说明

下面结合附图和实施例对本发明进一步说明。

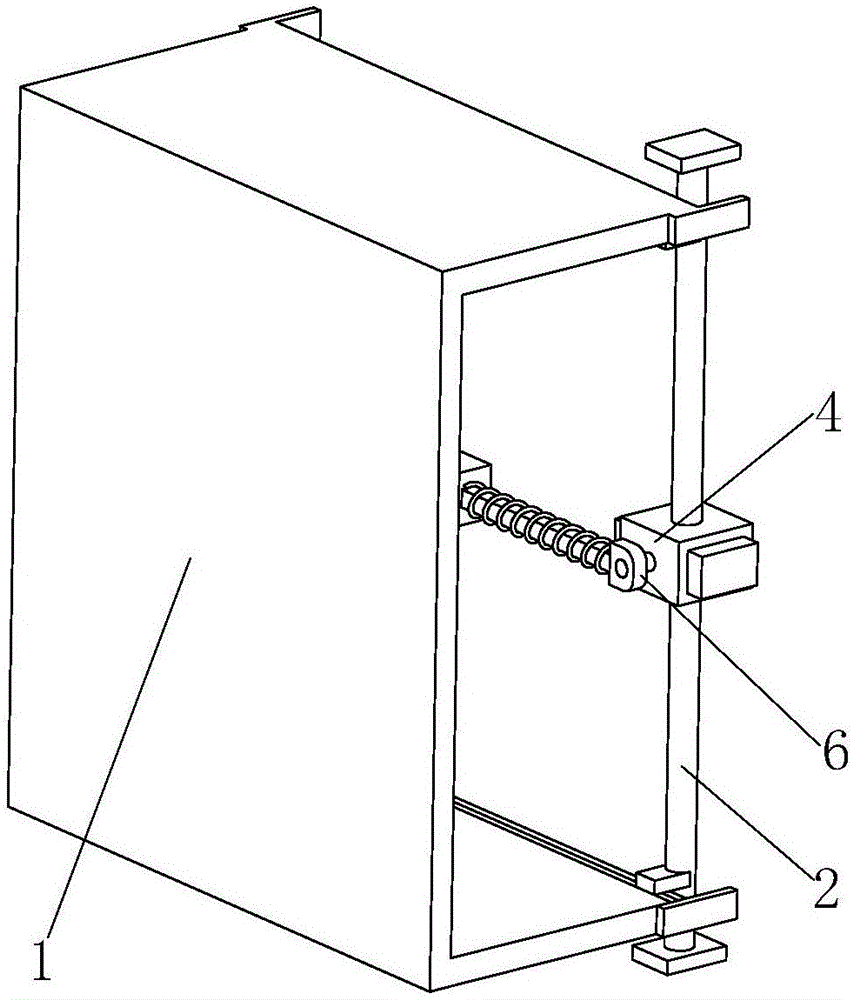

图1为本发明的立体结构示意图一；

图2为本发明的立体结构示意图二。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1至图2所示，一种用于门框内壁的自动清理装置，包括主架1，所述主架1的前端以水平滑动方式安装有竖杆2，所述竖杆2的上端、下端均固装有一号清洁布3，所述竖杆2上沿水平方向滑动安装有滑块4，所述滑块4的左侧、右侧均固装有二号清洁布5，所述滑块3的后侧以铰接方式安装有连接座6，所述连接座6连接有长连杆7，所述长连杆7上右部滑动安装有方块8，所述长连杆7上包裹有将方块8与连接座6相连的弹簧9，所述方块8连接有电机10。

所述主架1中部位置设有将电机10固装的电机架11，所述主架1的左侧、右侧分别设有限位凸块1a。

所述主架1上开有有水平滑槽1b，所述竖杆2上设有与水平滑槽1b滑动配合的纵向限位块2a。

本发明在使用时，只需将竖杆2伸入至门框的内部，然后只需启动电机10带动方块8进行顺时针旋转，具体过程如下：

1)初始时，能够让滑块4沿竖杆2轨迹自下而上进行滑动，即二号清洁布5能够自动对门框的左侧内壁进行擦拭清洁。

2)当滑块4滑动至与竖杆2上侧的限位块2a相抵合时，能够使得整个滑块4连同竖杆2自左向右进行水平滑动，即一号清洁布3分别对门框的上侧内壁、下侧内壁进行自动清洁。

3)当竖杆2滑动至与右侧的限位凸块1a相抵合时，滑块4能够沿竖杆2轨迹自上而下进行滑动，即二号清洁布5能够自动对门框的右侧内壁进行擦拭清洁。

4)当滑块4滑动至与竖杆2下侧的限位块2a相抵合时，能够使得整个滑块4连同竖杆2自右向左进行水平滑动，即一号清洁布3再次对门框的上侧内壁、下侧内壁进行自动清洁。

综上所述，在电机10的恒速驱动作用、弹簧9的弹性恢复力、长连杆7与方块8的滑动配合、滑块4与竖杆2的滑动配合、竖杆2与主架1的滑动配合、限位凸块1a的滑动限位以及限位块2a的滑动限位的作用下，能够循环执行上述四个步骤，进而能够实现自动对门框内壁进行自动清理。

以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明内。本发明要求保护范围由所附的权利要求书及其等效物界定。
