本实用新型涉及健身器材技术领域，具体涉及一种设于健身器的操作板。

背景技术：

随着居民生活水平的不断提高以及人们对身体健康的日益重视，健身器械的使用日益广泛。由于人们在健身器上的锻炼时间较长，身体消耗较大，健身时难免会觉得枯燥。因此，在健身器上安置一个操作板很有必要，操作板上能够安放笔记本、平板电脑、手机、书本等，使用者在健身的同时可以办公和娱乐。

现有的一些健身器械上也有带电脑桌，但是现有的电脑桌不能在健身器上滑动或者滑动这个动作很笨拙。这就使得健身者不能很好地调节电脑桌的位置和角度，不能同时适应高矮不同的人群。

技术实现要素：

本实用新型的目的是提供一种结构简单、操作灵便、使用舒适的设于健身器的操作板。

为了达到上述目的，本实用新型通过以下技术方案来实现：

一种设于健身器的操作板，包括健身器和位于健身器前部的支架，所述支架上设有一操作板，操作板下设有滑块，操作板通过设于支架上的滑槽和滑块的配合实现位移。

所述操作板设有按钮、滑轮组、拉线，按钮通过拉线与定位圆销连接，拉线绕过滑轮组穿入滑槽内，所述滑槽外侧设有若干圆孔，定位圆销可插入任一圆孔。

进一步地，所述滑槽外侧等距设有若干圆孔，圆孔间距离为4-8cm。

进一步地，所述滑槽为两条，对应的滑块为两块。

进一步地，所述操作板呈矩形。

进一步地，所述操作板表面设有防滑纹。

本实用新型与现有技术相比，具有以下优点：

1、在健身器上设置的操作板，可用来安放笔记本电脑、平板电脑、手机、书本等，使用者可以在健身的同时进行娱乐和办公，充分利用时间。

2、本实用新型操作板与健身器的滑动机构结构简单、操作灵活，可以方便地调节操作板的位置和角度。

3、本实用新型的操作板表面设置的防滑纹能防止笔记本、平板电脑或手机的滑落。

附图说明

图1是本实用新型一种设于健身器的操作板的结构示意图。

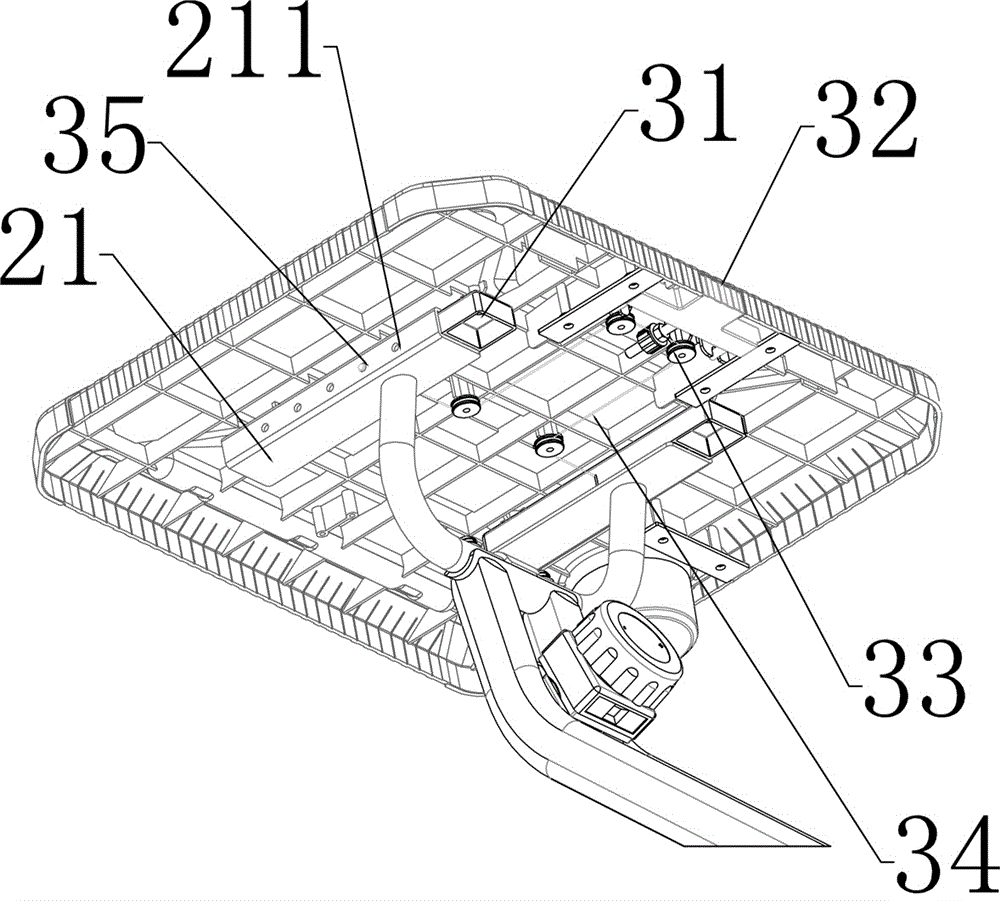

图2是本实用新型一种设于健身器的操作板的局部放大图。

具体实施例

下面结合附图，对本实用新型的实施例作进一步详细的描述。

如图1所示，一种设于健身器的操作板，包括健身器1和位于健身器1前部的支架2，所述支架2上设有一操作板3，操作板3下设有滑块31，操作板3通过设于支架2上的滑槽21和滑块31的配合实现位移。所述操作板2呈矩形，所述操作板2表面设有防滑纹。

如图2所示，所述滑槽21为两条，对应的滑块31为两块。所述操作板3设有按钮32、滑轮组33、拉线34，按钮32通过拉线34与定位圆销35连接，拉线34绕过滑轮组33穿入滑槽21内，所述滑槽21外侧等距设有5个圆孔211，圆孔211间距离为5cm，定位圆销35可插入任一圆孔211。

按动按钮32，连接按钮32的拉线34拉动定位圆销35回缩，定位圆销35退出滑槽21上的圆孔211，此时操作板3可以移动；待选择好移动位置之后，松开按钮32，定位圆销35回弹出去插入所对准的圆孔211，此时操作板3被固定，不能移动。

以上所述仅是本实用新型优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本实用新型构思的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型保护范围内。
