变频换速行星搅拌机的制作方法

文档序号:11926091阅读:630来源:国知局
变频换速行星搅拌机的制作方法与工艺

本实用新型变频换速行星搅拌机属于食品机械领域,具体的说是一种带有变频装置的新型搅拌机。



背景技术:

目前制作烘焙面食品的一般流程是既有低速和面、高速打蛋、中速添加辅助剂混合搅拌、不同面食品质及成品品质要求不同, 对烘焙加工不同,则对速度调速不同。性能基本要求是和面则是要先对食物加水或加液体配料搅拌均匀及增加韧性,亦有对馅料蛋液高速搅拌。现时采用的机器设计多以齿轮传动三档不同固定速度、亦有用变径皮带传动装置减速、双速电机变速等。再配行星转动搅拌盘,高中低换档转速机构,升降料桶装置,搅拌器,电器控制部分等组成。

现有的搅拌机,由于变速档固定速度,当不同面食品质及成品品质要求不同时,换档变动速度范围大,不能依据个性要求的精细速度,而用变径皮带传动装置减速皮带易磨损经常要更换成本高,其它变频传动装置减速复杂不能适用和面叁千克以上搅面量,搅面力小。



技术实现要素:

本实用新型的目的在于避免现有技术的不足,从而提供一种多种速度选择,运转时噪声低,搅面量大、零部件安装牢固、易保养的变频换速行星搅拌机。

本实用新型的目的是通过如下措施得以实现的,一种变频换速行星搅拌机由机壳部分、电机、减速部分、变频变速电器部分、行星搅拌部分组成,所述电机及减速部分内置于机壳部分,变频变速电器部分通过连接电机及减速部分从而控制行星搅拌部分,从而达到调整速度的目的。

所述的机壳部分由上机壳、立柱、底座、顶盖组成,顶盖盖合于所述上机壳的上方,立柱的上端连接于上机壳的下方,立柱的下端连接于底座的后端。

所述减速部分由减速箱体、减速箱盖、减速小齿轮、减速大齿轮、主轴、大皮带轮、小皮带轮组成,减速小齿轮与减速大齿轮内置于所述减速箱体,减速箱体之上覆盖有减速箱盖,减速大齿轮连接了所述主轴,减速小齿轮连接了所述大皮带轮,大皮带轮通过皮带连接了小皮带轮。

所述的变频变速电器部分由变频器、变频旋钮组成,所述的变频器、变频旋钮内置于所述立柱之内。

所述的行星搅拌部分由内齿圈、行星齿、曲柄座、搅拌轴、搅拌器、滑架、料桶组成,内齿圈安装于减速部分的下方,内齿圈与行星齿相互齿合,曲柄座安装于行星齿的下方,曲柄座连接搅拌轴,搅拌轴连接了搅拌器,滑架安装于所述机壳部分的立柱之上,滑架上安放有料桶。

本实用新型结构简单,通过一级皮带轮减速至齿轮箱二级齿轮减速,变频器控制电机无级转速无级变档,实现不需停机换齿轮变速,达搅面力量大,噪音低,操作方便,可靠实用,易保养维护寿命长。

附图说明

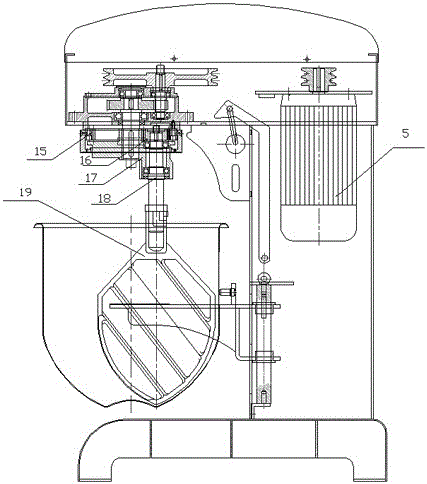

附图1为本实用新型的部分结构示意图。

附图2为本实用新型整体结构示意图。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

图中:上机壳1、立柱2、底座3、顶盖4、电机5、减速箱体6、减速箱盖7、减速小齿轮8、减速大齿轮9、主轴10、大皮带轮11、小皮带轮12、变频器13 、变频旋钮14、内齿圈15、行星齿16、曲柄座17、搅拌轴18、搅拌器19、滑架20、料桶21。

如附图1-附图2所示,本实用新型一种变频换速行星搅拌机由机壳部分、电机、减速部分、变频变速电器部分、行星搅拌部分组成,所述电机及减速部分内置于机壳部分,变频变速电器部分通过连接电机及减速部分从而控制行星搅拌部分,从而达到调整速度的目的;所述的机壳部分由上机壳1、立柱2、底座3、顶盖4组成,顶盖4盖合于所述上机壳1的上方,立柱2的上端连接于上机壳1的下方,立柱2的下端连接于底座3的后端;所述减速部分由减速箱体6、减速箱盖7、减速小齿轮8、减速大齿轮9、主轴10、大皮带轮11、小皮带轮12组成,减速小齿轮8与减速大齿轮9内置于所述减速箱体6,减速箱体6之上覆盖有减速箱盖7,减速大齿轮9连接了所述主轴10,减速小齿轮8连接了所述大皮带轮11,大皮带轮11通过皮带连接了小皮带轮12;所述的变频变速电器部分由变频器13 、变频旋钮14组成,所述的变频器13、变频旋钮14内置于所述立柱之内;所述的行星搅拌部分由内齿圈15、行星齿16、曲柄座17、搅拌轴18、搅拌器19、滑架20、料桶21组成,内齿圈15安装于减速部分的下方,内齿圈15与行星齿16相互齿合,曲柄座17安装于行星齿16的下方,曲柄座17连接搅拌轴18,搅拌轴18连接了搅拌器19,滑架20安装于所述机壳部分的立柱2之上,滑架20上安放有料桶21。

当前第1页1 2 3
