本实用新型涉及一种宠物屋门,尤其是一种可用作爬梯的宠物屋门。
背景技术:
现有的宠物屋门只能作为门来使用,功能单一,而现有的宠物屋为了增加宠物的活动空间一般设置为多层结构,在使用时,在宠物屋的层与层之间需要增加爬梯来方便宠物的活动,增加的爬梯占用宠物屋的空间,提高了宠物屋的生产成本,因此,市场急需一种能够兼做门与爬梯的宠物屋门。
技术实现要素:
为了解决现有技术中的不足,本实用新型的目的在于提供一种可用作爬梯的宠物屋门。
为实现上述目的,本实用新型采用以下技术方案:
一种可用作爬梯的宠物屋门,其包括门板和门框,所述门板的底边与门框转动连接,门板的内侧面间隔设有多条横杆,门板的外侧面设有将门板与门框锁合的锁扣装置。
所述锁扣装置设置在门板外侧面的上端。
所述锁扣装置为插销。
所述门板的底边与门框通过合页转动连接。
所述门板包括第一门板和第二门板,第一门板与第二门板滑动连接。
所述第一门板的两侧边设有滑槽,第二门板的两侧边设有滑块,滑块滑动在滑槽中。
所述第一门板与第二门板内侧面上均设有多条横杆。
本实用新型采用以上技术方案,门板的底边与门框转动连接,使得门板既可以作为门来使用,打开后也可以作为爬梯使用,提高了门的利用率,节省了空间,门板外侧面的上端设有插销,插销即可以将门与门框锁合,又可以当作门把手来使用,结构简单,使用方便,可抽拉的双层门板,在门关闭时,第二层门板可收回,在门打开时,第二层门板可拉出,延长门板的长度,门框的高度尺寸无需太长,就可以让门板延伸到地面作为爬梯使用,特别适合当门所处的位置较高时使用。
附图说明
以下结合附图和具体实施方式对本实用新型做进一步详细说明:

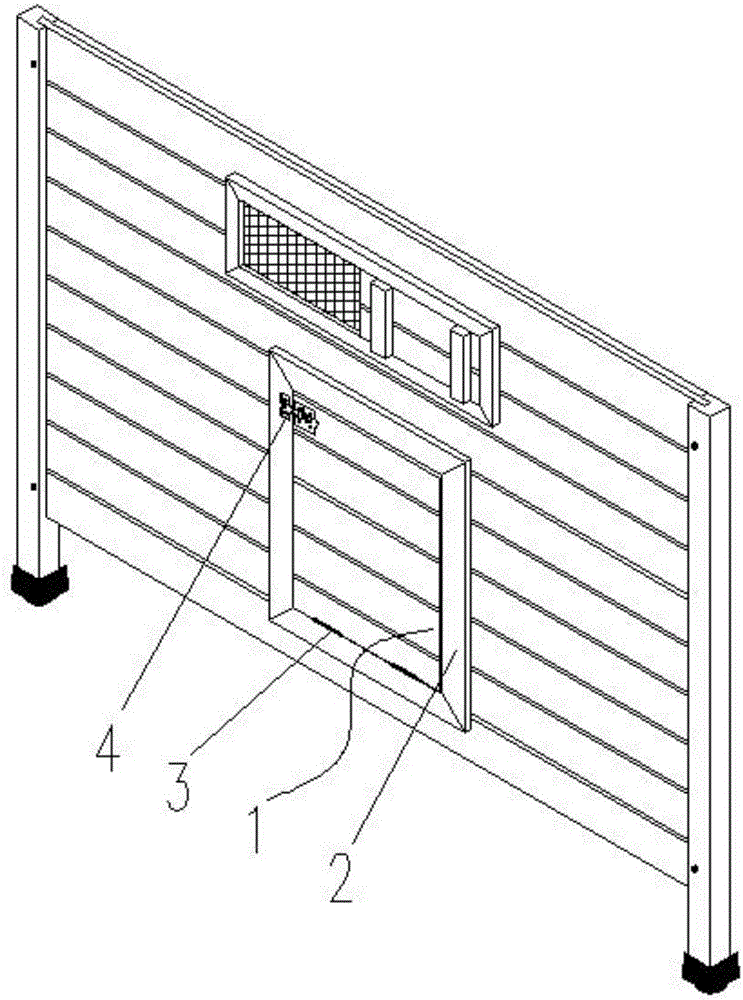

图1为本实用新型一种可用作爬梯的宠物屋门实施例1的结构示意图;
图2为本实用新型实施例1的局部结构示意图;
图3为本实用新型实施例2的结构示意图;
图4为本实用新型实施例2的局部结构示意图;
图5为图4的A-A剖面结构示意图。
具体实施方式
如图1或图2所示,本实用新型包括门板1和门框2,所述门板1的底边与门框2转动连接,门板1的内侧面间隔设有多条横杆11,门板1的外侧面设有将门板1与门框2锁合的锁扣装置4。所述锁扣装置4设置在门板1外侧面的上端。所述锁扣装置4为插销。所述门板1的底边与门框2通过合页3转动连接。
如图3-5之一所示,本实用新型的另一种门板结构,所述门板1包括第一门板12和第二门板13,第一门板12与第二门板13滑动连接。所述第一门板的两侧边设有滑槽15,第二门板的两侧边设有滑块16,滑块16滑动在滑槽15中。所述第一门板12与第二门板13的内侧面上均设有多条横杆14。
本实用新型门板1的底边与门框2转动连接,使得门板1既可以作为门来使用,打开后也可以作为爬梯使用,提高了门的利用率,节省了空间,门板外侧面的上端设有插销4,插销4即可以将门与门框锁合,又可以当作门把手来使用,结构简单,使用方便,可抽拉的双层门板结构,在门关闭时,第二层门板13可收回,在门打开时,第二层门板13可拉出,延长门板1的长度,门框的高度尺寸无需太长,就可以让门板1延伸到地面作为爬梯使用,特别适合当门所处的位置较高时使用。
