一种布料展示架的制作方法

本实用新型涉及展示架设备技术领域，具体为一种布料展示架。

背景技术：

通常，纺织产品生产出来之后，为了产品的推广和推销，通常会设置有专门的展示架用于展示产品，在展示架上放置有专门需要展示的纺织面料。

传统的布料展示架只是两面进行展示面料，没有仓储布料功能，使用具有局限性；同时，现有的布料展示架由于展示架上放置有许多布料，移动比较困难，不便于展示。

技术实现要素：

现有技术难以满足人们的需要，为了解决上述存在的问题，本实用新型提出了一种布料展示架，它采用在支架内侧分别设置有挡板，且挡板与面板和底板之间形成有布料槽，在展示布料的同时，还可以在布料槽中仓储一些面料，使用更加方便。

为实现上述目的，本实用新型提供如下技术方案：一种布料展示架，包括面板、底板、支架和转轴；所述面板和底板分别固定安装在支架的上下两端，且支架呈“八”字型结构；所述支架包括第一侧板和第二侧板，且第一侧板和第二侧板内分别开设有第一圆孔和第二圆孔；所述第一圆孔和第二圆孔位于同一水平位置，且转轴卡设在第一圆孔和第二圆孔内；所述转轴上转动设置有布料卷；所述支架内侧分别设置有挡板，且挡板与面板和底板之间形成有布料槽；所述底板底端设置有刹车轮。

进一步，所述第一侧板设置有两个，且二者之间通过固定板连接。

进一步，所述第一侧板和第二侧板结构一致。

进一步，所述第一圆孔和第二圆孔设置有数个，且均匀分布在第一侧板和第二侧板内。

进一步，所述刹车轮设置有数个，且均匀分布在底板底端。

进一步，所述刹车轮上设置有脚刹。

进一步，所述转轴的长度等于第一侧板和第二侧板之间长度与第一圆孔的长度之和。

与现有技术相比，本实用新型的有益效果是：该布料展示架，它采用在支架内侧分别设置有挡板，且挡板与面板和底板之间形成有布料槽，在展示布料的同时，还可以在布料槽中仓储一些面料，使用更加方便，在底板底端设置有刹车轮，方便布料展示架的移动，操作简单；实用性强，易于推广使用。

附图说明

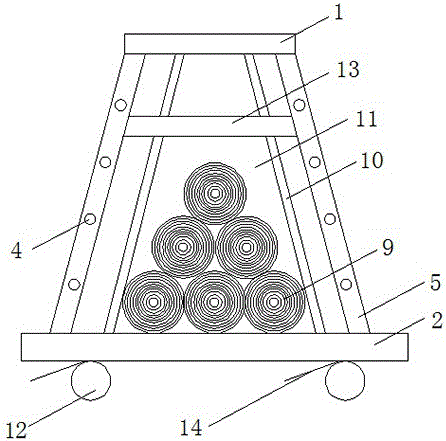

图1为本实用新型的主视图；

图2为本实用新型的侧视图；

图中：1-面板、2-底板、3-支架、4-转轴、5-第一侧板、6-第二侧板、7-第一圆孔、8-第二圆孔、9-布料卷、10-挡板、11-布料槽、12-刹车轮、13-固定板、14-脚刹。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种布料展示架，包括面板1、底板2、支架3和转轴4；所述面板1和底板2分别固定安装在支架3的上下两端，且支架3呈“八”字型结构；所述支架3包括第一侧板5和第二侧板6，且第一侧板5和第二侧板6内分别开设有第一圆孔7和第二圆孔8；所述第一圆孔7和第二圆孔8位于同一水平位置，且转轴4卡设在第一圆孔7和第二圆孔8内；所述转轴4上转动设置有布料卷9；所述支架3内侧分别设置有挡板10，且挡板10与面板1和底板2之间形成有布料槽11；所述底板2底端设置有刹车轮12；所述第一侧板5设置有两个，且二者之间通过固定板13连接；所述第一侧板5和第二侧板6结构一致；所述第一圆孔7和第二圆孔8设置有数个，且均匀分布在第一侧板5和第二侧板6内；所述刹车轮12设置有数个，且均匀分布在底板2底端；所述刹车轮12上设置有脚刹14；所述转轴4的长度等于第一侧板5和第二侧板6之间长度与第一圆孔7的长度之和。

本实用新型布料展示架在使用时，首先通过将布料卷9套设在转轴4上，再将转轴4一端直接插入第一圆孔7内，使其转轴4另一端正好对齐第二圆孔8，再将转轴4另一端向第二圆孔8插入一部分，即可将转轴4与第一侧板5和第二侧板6进行固定；可将暂时不需要展示的布料卷9放置到布料槽11中进行储存；通过刹车轮12即可方便移动布料展示架。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及。
