一种摇椅的调节组件的制作方法

本实用新型涉及一种摇椅的调节组件。

背景技术：

摇椅是人们在生活中必不可少的休闲家具，人们在使用过程中能够得到休息放松，最终能消除人们疲劳。现有的摇椅的调节组件使用者在调节靠背框与座框之间的角度时，调节组件会出现卡滞现象发生，导致使用者不能根据自己想要的来调节靠背框与座框之间的角度，满足不了使用者的需求。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种结构简单、方便操作、不会出现卡滞现象发生及运行稳定性较好的摇椅的调节组件。

本实用新型的技术方案是这样实现的：一种摇椅的调节组件，其特征在于：包括调节组件，所述的调节组件包括调节板和调节块，所述的调节板上设有滑动凹槽，该滑动凹槽中设有若干个固定块，且若干个固定块等距设置，所述的调节块上设有连接部，该连接部与滑动凹槽滑动连接，该连接部上设有定位板块和导向部，该定位板块和导向部之间设有固定凹槽，所述的固定凹槽分别与若干个固定块相适配，所述的固定凹槽包括第一侧壁、底壁和第二侧壁，该第一侧壁与底壁所成的角度为104度，该第二侧壁与底壁所成的角度为78度，所述的导向部与滑动凹槽的连接面为弧面。

通过采用上述技术方案，当使用者在调节靠背与座框之间的角度时，连接部中的定位板块和导向部均在滑动凹槽中能牢固稳固的滑动，避免了调节组件不会出现卡滞现象发生，保证了使用者能根据自己想要的来调节靠背框与座框之间的角度，满足不了使用者的需求；该定位板块和导向部之间设有固定凹槽，方便与若干个固定块形成卡接，从而保证了稳定性；且第一侧壁与底壁所成的 角度为104度和第二侧壁与底壁所成的角度为78度配合下，保证了固定凹槽的整体强度，避免与若干个固定块连接时出现断裂或变形现象发生，保证了使用寿命；该导向部与滑动凹槽的连接面为弧面，调节块要安装于调节板上起到了一个导向的作用，方便操作人员安装，同时在安装过程中导向部减了和滑动凹槽的摩擦系数，从而保证了调节组件的使用寿命。

本实用新型进一步设置为：所述的若干个固定块宽度由上端往下端逐渐变小，该若干个固定块的上端的宽度与若干个固定块的下端的宽度比值为0.6。

通过采用上述技术方案，当若干个固定块受到固定凹槽挤压时，若干个固定块的上端的宽度与若干个固定块的下端的宽度比值控制为0.6，保证了整体的强度，保证了使用寿命；如若干个固定块的上端的宽度与若干个固定块的下端的宽度比值大于0.6时，若干个固定块会出现变形现象发生，缩短了使用寿命；如若干个固定块的上端的宽度与若干个固定块的下端的宽度比值小于0.6时，若干个固定块会出现断裂现象发生现象发生，缩短了使用寿命；所以若干个固定块的上端的宽度与若干个固定块的下端的宽度比值控制为0.6，强度较好，保证了使用寿命。

本实用新型进一步设置为：所述的若干个固定块的下端的端部为弧面。

通过采用上述技术方案，若干个固定块与固定凹槽连接时，起到了一个导向的作用，方便卡接，并且还减少了与固定凹槽连接时的摩擦系数，延长了使用寿命。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型具体实施方式结构示意图；

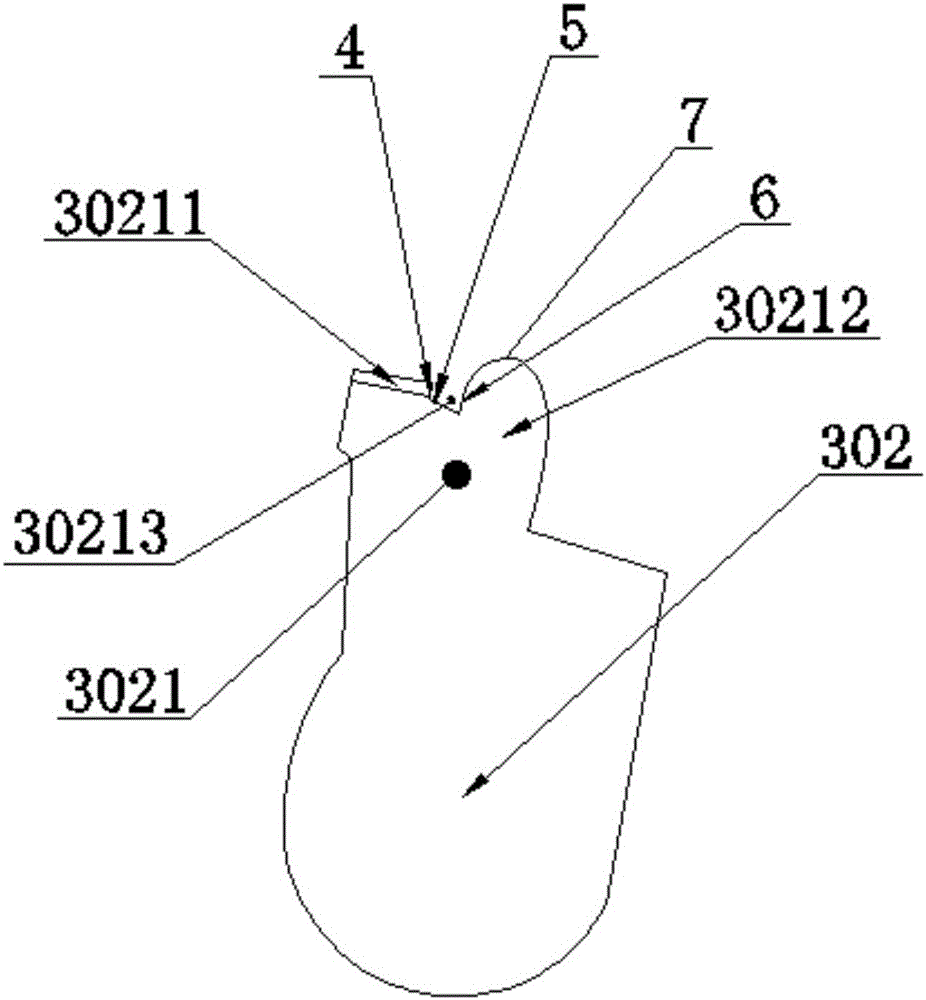

图2为本实用新型具体实施方式中调节块结构示意图；

图3为本实用新型具体实施方式中若干个固定块结构示意图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1—图3所示，本实用新型公开了一种摇椅的调节组件，其特征在于：包括调节组件，所述的调节组件包括调节板301和调节块302，所述的调节板301上设有滑动凹槽3011，该滑动凹槽3011中设有若干个固定块3012，且若干个固定块3011等距设置，所述的调节块302上设有连接部3021，该连接部3021与滑动凹槽3011滑动连接，该连接部3021上设有定位板块30211和导向部30212，该定位板块30211和导向部30212之间设有固定凹槽30213，所述的固定凹槽30213分别与若干个固定块3012相适配，所述的固定凹槽30213包括第一侧壁4、底壁5和第二侧壁6，该第一侧壁4与底壁5所成的角度为104度，该第二侧壁6与底壁5所成的角度为78度，所述的导向部30212与滑动凹槽3011的连接面为弧面7。

通过采用上述技术方案，当使用者在调节靠背与座框之间的角度时，连接部中的定位板块和导向部均在滑动凹槽中能牢固稳固的滑动，避免了调节组件不会出现卡滞现象发生，保证了使用者能根据自己想要的来调节靠背框与座框之间的角度，满足不了使用者的需求；该定位板块和导向部之间设有固定凹槽，方便与若干个固定块形成卡接，从而保证了稳定性；且第一侧壁与底壁所成的角度为104度和第二侧壁与底壁所成的角度为78度配合下，保证了固定凹槽的整体强度，避免与若干个固定块连接时出现断裂或变形现象发生，保证了使用寿命；该导向部与滑动凹槽的连接面为弧面，调节块要安装于调节板上起到了一个导向的作用，方便操作人员安装，同时在安装过程中导向部减了和滑动凹槽的摩擦系数，从而保证了调节组件的使用寿命。

本实用新型进一步设置为：所述的若干个固定块3012宽度由上端往下端逐渐变小，该若干个固定块3012的上端的宽度H1与若干个固定块3012的下端的宽度H2比值为0.6。

通过采用上述技术方案，当若干个固定块受到固定凹槽挤压时，若干个固定块的上端的宽度与若干个固定块的下端的宽度比值控制为0.6，保证了整体的强度，保证了使用寿命；如若干个固定块的上端的宽度与若干个固定块的下端的宽度比值大于0.6时，若干个固定块会出现变形现象发生，缩短了使用寿命；如若干个固定块的上端的宽度与若干个固定块的下端的宽度比值小于0.6时，若干个固定块会出现断裂现象发生现象发生，缩短了使用寿命；所以若干个固定块的上端的宽度与若干个固定块的下端的宽度比值控制为0.6，强度较好，保证了使用寿命。

本实用新型进一步设置为：所述的若干个固定块3012的下端的端部为弧面30121，该弧面的弧度为176.5度。

通过采用上述技术方案，若干个固定块与固定凹槽连接时，起到了一个导向的作用，方便卡接，并且还减少了与固定凹槽连接时的摩擦系数，延长了使用寿命。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
