层叠物品的装置的制作方法

本实用新型涉及一种用于层叠物品的装置，特别是用于稳固的层叠厨房用具，尤其是锅具和锅盖的装置。

背景技术：

煎炸炖煮离不开各种不同大小形状的锅具，而不同锅具往往又配有不同大小形状的锅盖。如何收纳这些物品是个令人头疼的问题。简单的将锅具重叠放置，不仅涉及卫生问题，还容易损伤锅具表面。涉及锅盖就更加复杂了，有人采用锅盖架，这要么需要在工作台上霸占一块空间，要么需要安装在墙上，不管哪种锅盖架，在没有摆放锅盖的时候仍然还是会霸占一定空间。因此需要提供一种有效的装置解决这些问题。

技术实现要素：

鉴于前述的背景技术，本实用新型的目的是提供一种用于层叠物品的装置，该装置包括至少三个支撑物和刚性连接物；支撑物中部有贯穿孔，连接物穿过贯穿孔，并在同一平面内围绕成环状；支撑物用于支持层叠的上下两层物品，并使其分隔，支撑物可以绕连接物旋转，并沿连接物大致等距排布。

本实用新型的一个实施例中，连接物穿过支撑物的部分还包括锁定机构，其与支撑物的贯穿孔配合，设置成在支撑物绕连接物旋转至预设角度时可以相对连接物锁定支撑物。优选实施例中，预定角度为90度。

本实用新型的一个实施例中，环状为圆形。其他实施例中，环状为圆角三角形，支撑物有三个，分别排布于三角形的三个圆角。另一个实施例中，环状为圆角n边形，支撑物有m个，等距排布于n边形上，其中n大于3，m大于等于3。

本实用新型的又一个实施例中，连接物为钢线。支撑物为弹性材料。优选的，支撑物为柱状，其至少一端为圆端头。

本实用新型的再一个实施例中，连接物上有缺口。连接物可在任意两个连接物之间延伸。其层叠的物品是锅盖或者锅具。

本实用新型的一个优选实施例中，提供一种用于层叠锅盖或锅具的装置，包括三个柱状的支撑物和刚性连接物；连接物穿过支撑物中部的贯穿孔，并在同一平面内围绕成环状；支撑物用于支持层叠的上下两层物品，并使其分隔，支撑物可以绕连接物旋转，并沿连接物大致等距排布；其中所述连接物穿过支撑物的部分还包括锁定机构，其与支撑物的贯穿孔配合，设置成在支撑物绕连接物旋转至预设角度时可以相对连接物锁定支撑物，预定角度为90度；环状为圆角正三角形，三个支撑物分别排布于三角形的三个圆角；连接物为不锈钢线；支撑物为表面处理有幼纹的硅胶，且至少一端为圆端头。

附图说明

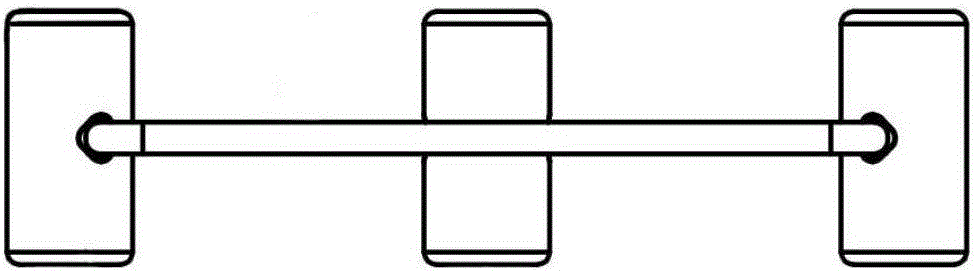

图1(a)、图1(b)和图1(c)是根据本实用新型的一个示例的(a)立体图，(b)顶视图和(c)侧视图。

图2(a)和图2(b)是根据本实用新型的一个示例，图2(a)是图1(c)的沿a-a线剖面图。图2(b)是图2(a)局部放大细节图。

图3(a)、(b)、(c)、(d)和(e)是根据本实用新型的一个示例的使用状态图。

具体实施方式

如此处和权利要求书中，“包括”表示包含下列元件，但是并不排除其他。

本实用新型的一个实施例如图1(a)所示。本装置包括三个支撑物11，和刚性连接物12；支撑物11中部有贯穿孔15，连接物12穿过贯穿孔15，并在同一平面内围绕成环状；支撑物11用于支持层叠的上下两层物品，并使其分隔开，支撑物11可以绕连接物12旋转，并沿连接物大致等距排布。

在一个实施例中连接物为钢线；优选的，连接物为不锈钢线；更优选的，为食品级不锈钢线，例如304不锈钢。

在一个实施例中支撑物为弹性材料；优选的，支撑物11为硅胶，表面处理有幼纹用以防滑；更优选的，为食品级硅胶。在另一个实施例中，支撑物11的一端或者两端为圆端头，以增大与被层隔开的物品的接触面。

如图1(a)和图1(c)所示，连接物12围绕成的环状为圆角三角形，优选为圆角正三角形。三个支撑物11分别排布于三角形的三个圆角。如图1(c)的a-a剖面图图2(a)和图2(a)的局部放大细节图2(b)中所示，连接物12穿过所述支撑物11的部分还包括锁定块21，其与支撑物的贯穿孔22配合，设置成在支撑物11绕连接物12旋转至预设角度时可以相对连接物12锁定支撑物11。具体的，贯穿孔22的直径略小于锁定块21的长度，其上有增大配合锁定块形状的凹槽23。由于支撑物为弹性材料，当施加对支撑物旋转力时，贯穿孔受挤压变形，使得支撑物可以绕连接物旋转，当旋转至锁定块与凹槽重合时，支撑物被锁定。如果需要解锁并继续旋转，则需要对支撑物施加更大的旋转力。当支撑物被锁定时，可以节约收纳空间，也可以适用于层叠间隔需要较小情况。优选的，以支撑物纵轴垂直于环状平面为0度，预定角度为90度，即凹槽23在沿支撑物纵轴方向上。在其他实施例中也可以根据实际需要而设定预定角度，达到更稳固固定的目的。

在本实用新型的另一个实施例中，连接物上有缺口。

在本实用新型的另一个实施例中，连接物可在任意两个连接物之间延伸，使得可以根据需要层隔开的物品的形状和大小而调整连接物所形成的环状的大小。该延伸通过本领域的常规延伸机构完成，例如但不限制于，类似电视机天线的伸缩机构。

在本实用新型的另一个实施例中，连接物12围绕成的环状为圆形。在本实用新型的另一个实施例中，连接物12围绕成的环状为圆角n边形，支撑物有n个，分别排布于n边形的n个角，其中n大于3；优选的，为圆角正n边形。

以下采用图3(a)-图3(e)说明何如使用本实用新型的一个实施例。图3(a)为层叠不同形状和尺寸的锅盖。支撑物的角度可以调整，以增大与锅盖的接触面积，有效防滑固定层叠。图3(b)为层叠不同形状和尺寸的锅。由于层叠间隔需求较小，支撑物此时被锁定，更加有效的节约空间。图3(c)为层叠不同形状和尺寸的锅和锅盖。使用者可以根据具体情况调整支撑物的角度。图3(d)为使用本实用新型的一个实施例作为隔热垫防止高温锅具损伤台面。图3(e)为在水浴加热中使用本实用新型的一个实施例防止内外锅接触。

本实用新型的示范性实施方式进行了描述。尽管该描述是参照特定的实施方式，但是对于本领域技术人员而言清楚本实用新型可通过这些特定细节的变形而实现。因此，本实用新型将并不限于在此说明的实施方式。
