一种带扩展书桌的床垫的制作方法

本实用新型涉及床垫的技术领域，特别是一种带扩展书桌的床垫的技术领域。

背景技术：

睡眠是健康之本，对于人们的日常生活至关重要，除了工作、生活、身体、心理等方面的原因外，拥有“卫生、舒适、美观、耐用”的健康寝具是获得高质量睡眠的关键所在。床垫是睡眠文化和睡眠科技发展的重要进步，最初人们睡硬板床、竹床、炕床，为追求身体舒适感，在床上垫上柔软的垫层，随着物质文明和技术工艺的不断进步，现代人们使用的床垫种类逐渐趋向多元化，主要有：弹簧床垫、棕榈床垫、乳胶床垫、水床垫、气床垫、磁床垫等。

一张好床垫不但能使人拥有舒适的睡眠，而且对身体也大有好处。一般而言，长期性错误的睡姿，尤其是使用不良的床垫，会使脊椎骨节产生位移，因而刺激脊椎内部神经，导致神经所控制的器官逐渐失去正常功能。床垫太硬不但会压迫人体背部神经，也会影响血液正常循环，时间长了还会造成腰酸背痛及坐骨神经酸痛。但现有的床垫还存在很多缺陷，比如容易发霉，甚至产生螨虫影响人们的睡眠，另外，床垫的体积一般较大，由于床垫的整体结构太大太重给人们带来很大的不便，造成搬运、运输不便、仓储困难等问题，而且在清洁晾晒方面都无法实现，而一些床垫(如充气床垫等)虽然体积小，搬迁方便，但是舒适性往往差强人意，而且存在着漏气的安全隐忧。现有的床垫是一体结构，随着持续使用，某些经常受力的点容易损坏，这样整张床垫都坏掉了，不可更换损坏部分，影响床垫使用寿命，浪费大量资源。

对于大学生宿舍用的床垫，不仅仅需要满足上述要求，还需要能增加附加功能以满足大学生宿舍的需求。现有大学生宿舍内需要书桌需在床上放置电脑桌，由于电脑桌底面接触床垫或者被子，底面不稳，因而体验效果极其不顺。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种带扩展书桌的床垫，舒适层和支撑层的各个单体可以为不同规格不同材质不同硬度模块化组合，更人性化的满足用户需求，床垫本体可折叠，便于移动携带、储存、拆洗，单体损坏可以进行更换，延长使用寿命。同时解决了大学生宿舍内使用的书桌难以放置稳定的问题，将安装有桌面板的支撑座与床垫相扣，且支撑座的底架最下端的横向部分被床垫所压，保证支撑座的稳定性。

为实现上述目的，本实用新型提出了一种带扩展书桌的床垫，包括床垫、桌面板和支撑座；所述床垫包括床垫层、床垫保护罩、舒适层和支撑层，床垫保护罩包裹在舒适层和支撑层的外部，床垫保护罩的上端盖有床垫层，舒适层位于支撑层上方，舒适层包括若干个舒适层单体，支撑层包括若干个支撑层单体，床垫保护罩外侧嵌装有若干第一搭扣；所述床垫保护罩通过第一搭扣连接有支撑座；所述支撑座包括转杆、底架和立杆，底架为5字形，底架上端安装板上安装有立杆，立杆上端连接有转杆，转杆上固连有桌面板；所述底架下端为コ形口，コ形口与床垫相配合，底架下端右侧设有第二搭扣，第二搭扣与第一搭扣相扣合。

作为优选，所述舒适层单体包括舒适层单体布套和舒适层填充块，舒适层单体布套包裹舒适层填充块；所述支撑层单体包括支撑层单体布套和支撑层內芯，支撑层单体布套包裹支撑层內芯。

作为优选，所述舒适层单体的数量为3个，舒适层单体的规格为635*900mm；所述支撑层单体的数量为3个，支撑层单体的规格为475*900mm、950*900mm。

作为优选，所述舒适层单体相互的连接方式为拉链、魔术贴、搭扣的其中一种，支撑层单体相互的连接方式为拉链、魔术贴、搭扣的其中一种。

作为优选，所述コ形口的高度大于床垫厚度。

本实用新型的有益效果：

1、本实用新型的舒适层和支撑层的各个单体可以为不同规格不同材质不同硬度模块化组合，可以根据人体工学的分布采用不同的强度，不同的组合方式，从而符合不同人的需求，更人性化的解决人的效能、健康睡眠问题。

2、床垫本体可折叠，便于移动携带、储存、拆洗，当其中一个舒适层单体损坏，或者其中一个或几个支撑层弹簧单元体损坏，可以进行更换，不影响床垫本体的继续使用，延长使用寿命。

3、解决了大学生宿舍内使用的书桌难以放置稳定的问题，将安装有桌面板的支撑座与床垫相扣，且支撑座的底架最下端的横向部分被床垫所压，保证支撑座的稳定性。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种带扩展书桌的床垫的结构示意图；

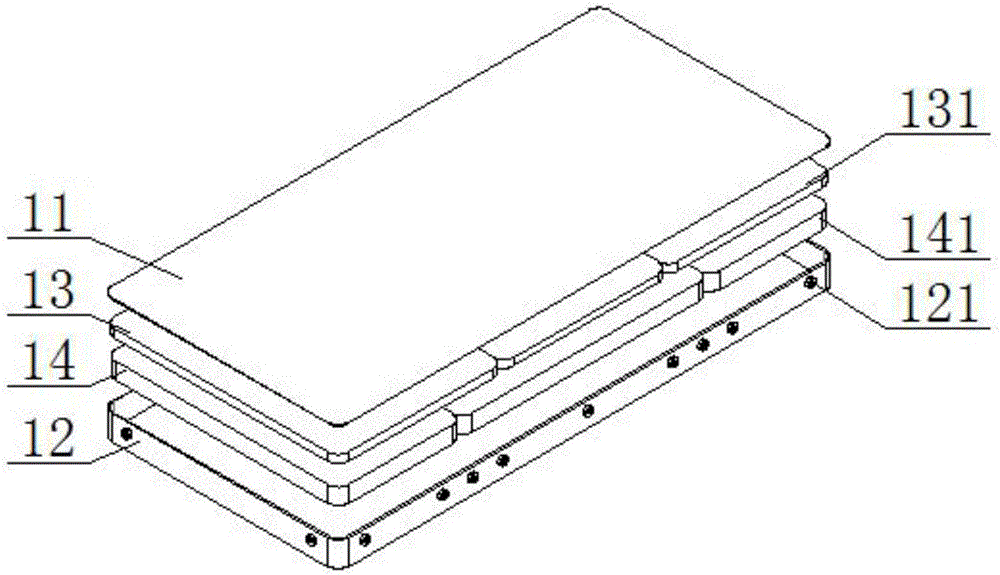

图2是本实用新型一种带扩展书桌的床垫的床垫结构图；

图3是本实用新型一种带扩展书桌的床垫的舒适层单体结构示意图；

图4是本实用新型一种带扩展书桌的床垫的支撑层单体结构示意图；

图5是本实用新型一种带扩展书桌的床垫的底架结构示意图；

图6是本实用新型一种带扩展书桌的床垫的底架俯视图；

图7是本实用新型一种带扩展书桌的床垫的底架主视图。

图中：1-床垫、11-床垫层、12-床垫保护罩、121-第一搭扣、13-舒适层、131-舒适层单体、1311-舒适层单体布套、1312-舒适层填充块、14-支撑层、141-支撑层单体、1411-支撑层单体布套、1412-支撑层內芯、2-桌面板、3-支撑座、31-转杆、32-底架、321-安装板、3211-通孔、322-コ形口、323-第二搭扣、33-立杆。

【具体实施方式】

参阅图1～图7，本实用新型，包括床垫1、桌面板2和支撑座3；所述床垫1包括床垫层11、床垫保护罩12、舒适层13和支撑层14，床垫保护罩12包裹在舒适层13和支撑层14的外部，床垫保护罩12的上端盖有床垫层11，舒适层13位于支撑层14上方，舒适层13包括若干个舒适层单体131，支撑层14包括若干个支撑层单体141，床垫保护罩12外侧嵌装有若干第一搭扣121；所述床垫保护罩12通过第一搭扣121连接有支撑座3；所述支撑座3包括转杆31、底架32和立杆33，底架32为5字形，底架32上端安装板321上安装有立杆33，立杆33上端连接有转杆31，转杆31上固连有桌面板2；所述底架32下端为コ形口322，コ形口322与床垫1相配合，底架32下端右侧设有第二搭扣323，第二搭扣323与第一搭扣121相扣合。

具体的，所述舒适层单体131包括舒适层单体布套1311和舒适层填充块1312，舒适层单体布套1311包裹舒适层填充块1312；所述支撑层单体141包括支撑层单体布套1411和支撑层內芯1412，支撑层单体布套1411包裹支撑层內芯1412。

具体的，所述舒适层单体131的数量为3个，舒适层单体131的规格为635*900mm；所述支撑层单体141的数量为3个，支撑层单体141的规格为475*900mm、950*900mm。

具体的，所述舒适层单体131相互的连接方式为拉链、魔术贴、搭扣的其中一种，支撑层单体141相互的连接方式为拉链、魔术贴、搭扣的其中一种。

具体的，所述コ形口322的高度大于床垫1厚度。

本实用新型工作过程：

本实用新型一种带扩展书桌的床垫在工作过程中，舒适层13由3个规格为635*900mm的舒适层单体131拼接而成，支撑层14由两个规格为475*900mm的支撑层单体141和一个规格为950*900mm的支撑层单体141拼接而成，舒适层13、支撑层14由床垫保护罩12包裹后盖上床垫层11。上述组合方式可以结合材质硬度进行调整，也可增加其他规格进行组合。组成床垫1后，先将コ形口322与床垫1相配合，使得床垫1在コ形口322内，再利用床垫保护罩12侧边的第一搭扣121，使得底架32下端右侧的第二搭扣323与第一搭扣121相扣合。第一搭扣121于床垫保护罩12的位置可根据需要进行调整，第二搭扣323的位置与第一搭扣121相对应。第一搭扣121与第二搭扣323为常见的搭扣连接方式，第一搭扣121与第二搭扣323分别为可扣合的公扣和母扣。搭扣的扣合加上重量压在5字形的底架32的长边上，保证支撑座3的稳定性。立杆33上端连接的转杆31可以绕着与立杆33的连接处做180度的转动，在水平位置时，由于转杆31的杆体与立杆33干涉，不能旋转。

本实用新型，舒适层和支撑层的各个单体可以为不同规格不同材质不同硬度模块化组合，更人性化的满足用户需求，床垫本体可折叠，便于移动携带、储存、拆洗，单体损坏可以进行更换，延长使用寿命。同时解决了大学生宿舍内使用的书桌难以放置稳定的问题，将安装有桌面板的支撑座与床垫相扣，且支撑座的底架最下端的横向部分被床垫所压，保证支撑座的稳定性。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
