一种模块化组合大学生床垫的制作方法

本实用新型涉及床垫的技术领域，特别是一种模块化组合大学生床垫的技术领域。

背景技术：

睡眠是健康之本，对于人们的日常生活至关重要，除了工作、生活、身体、心理等方面的原因外，拥有“卫生、舒适、美观、耐用”的健康寝具是获得高质量睡眠的关键所在。床垫是睡眠文化和睡眠科技发展的重要进步，最初人们睡硬板床、竹床、炕床，为追求身体舒适感，在床上垫上柔软的垫层，随着物质文明和技术工艺的不断进步，现代人们使用的床垫种类逐渐趋向多元化，主要有：弹簧床垫、棕榈床垫、乳胶床垫、水床垫、气床垫、磁床垫等。

一张好床垫不但能使人拥有舒适的睡眠，而且对身体也大有好处。一般而言，长期性错误的睡姿，尤其是使用不良的床垫，会使脊椎骨节产生位移，因而刺激脊椎内部神经，导致神经所控制的器官逐渐失去正常功能。床垫太硬不但会压迫人体背部神经，也会影响血液正常循环，时间长了还会造成腰酸背痛及坐骨神经酸痛。但现有的床垫还存在很多缺陷，比如容易发霉，甚至产生螨虫影响人们的睡眠，另外，床垫的体积一般较大，由于床垫的整体结构太大太重给人们带来很大的不便，造成搬运、运输不便、仓储困难等问题，而且在清洁晾晒方面都无法实现，而一些床垫(如充气床垫等)虽然体积小，搬迁方便，但是舒适性往往差强人意，而且存在着漏气的安全隐忧。现有的床垫是一体结构，随着持续使用，某些经常受力的点容易损坏，这样整张床垫都坏掉了，不可更换损坏部分，影响床垫使用寿命，浪费大量资源。

对于大学生宿舍的床垫，由于其尺寸与家用不同，相对设计欠缺，只能是老旧的一体化床垫。而大学生的睡眠关乎其成长，床垫的质量显得尤为重要，一张模块化可根据不同人体喜欢的组合床垫对于大学生来说是极其需要的。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种模块化组合大学生床垫，舒适层和支撑层的各个单体可以为不同规格不同材质不同硬度模块化组合，更人性化的满足用户需求，床垫本体可折叠，便于移动携带、储存、拆洗，单体损坏可以进行更换，延长使用寿命。舒适层和支撑层的各个单体通过拉链、魔术贴、搭扣中的任一种方式连接，床垫本体外侧通过搭扣的方式连接床单，床单连接牢固。

为实现上述目的，本实用新型提出了一种模块化组合大学生床垫，包括床单、第一搭扣、床垫层、舒适层、支撑层、床垫保护罩和第二搭扣；所述床单上嵌装有若干第一搭扣，床垫保护罩外侧嵌装有若干第二搭扣，第一搭扣与第二搭扣相扣合；所述床垫保护罩包裹在舒适层和支撑层的外部，床垫保护罩的上端通过拉链连接有床垫层；所述舒适层位于支撑层上方，舒适层包括若干个舒适层单体，支撑层包括若干个支撑层单体；所述舒适层单体包括舒适层单体布套和舒适层填充块，舒适层单体布套包裹舒适层填充块，舒适层单体布套通过拉链密封；所述支撑层单体包括支撑层单体布套和支撑层內芯，支撑层单体布套包裹支撑层內芯，支撑层单体布套通过拉链密封；所述舒适层单体两侧均设有拉链或两侧均设有魔术贴或两侧分别嵌装有第一搭扣、第二搭扣；所述支撑层单体两侧均设有拉链或两侧均设有魔术贴或两侧分别嵌装有第一搭扣、第二搭扣。

作为优选，所述第一搭扣的数量为6个，第一搭扣嵌装于床单上外侧边。

作为优选，所述支撑层內芯包括若干弹簧，弹簧固定在支撑层单体布套内部底面上。

作为优选，所述舒适层单体相互的连接方式为拉链、魔术贴、搭扣的其中一种，支撑层单体相互的连接方式为拉链、魔术贴、搭扣的其中一种。

本实用新型的有益效果：本实用新型舒适层和支撑层的各个单体可以为不同规格不同材质不同硬度模块化组合，更人性化的满足用户需求，床垫本体可折叠，便于移动携带、储存、拆洗，单体损坏可以进行更换，延长使用寿命。舒适层和支撑层的各个单体通过拉链、魔术贴、搭扣中的任一种方式连接，床垫本体外侧通过搭扣的方式连接床单，床单连接牢固。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种模块化组合大学生床垫的结构示意图图；

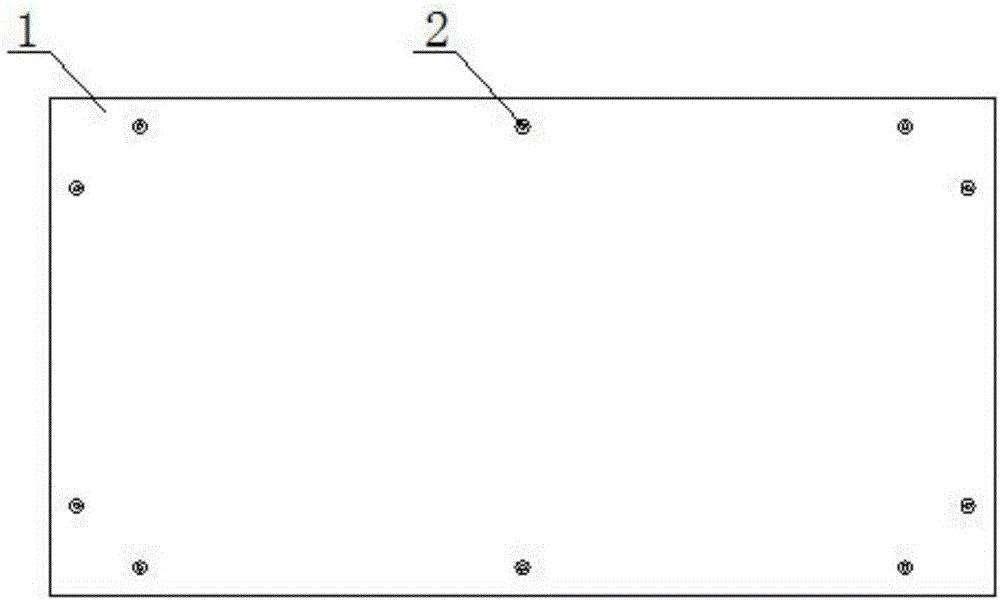

图2是本实用新型一种模块化组合大学生床垫的床单俯视图；

图3是本实用新型一种模块化组合大学生床垫的舒适层单体结构示意图；

图4是本实用新型一种模块化组合大学生床垫的拉链连接的舒适层单体剖面图；

图5是本实用新型一种模块化组合大学生床垫的搭扣连接的舒适层单体剖面图；

图6是本实用新型一种模块化组合大学生床垫的魔术贴连接的舒适层单体剖面图；

图7是本实用新型一种模块化组合大学生床垫的支撑层单体结构示意图；

图8是本实用新型一种模块化组合大学生床垫的拉链连接的支撑层单体剖面图；

图9是本实用新型一种模块化组合大学生床垫的搭扣连接的支撑层单体剖面图；

图10是本实用新型一种模块化组合大学生床垫的魔术贴连接的支撑层单体剖面图；

图11是本实用新型一种模块化组合大学生床垫的床垫保护罩俯视图。

图中：1-床单、2-第一搭扣、3-床垫层、4-舒适层、41-舒适层单体、411-舒适层单体布套、412-舒适层填充块、5-支撑层、51-支撑层单体、511-支撑层单体布套、512-支撑层內芯、6-床垫保护罩、7-第二搭扣、8-拉链、9-魔术贴。

【具体实施方式】

参阅图1～图11，本实用新型，包括床单1、第一搭扣2、床垫层3、舒适层4、支撑层5、床垫保护罩6和第二搭扣7；所述床单1上嵌装有若干第一搭扣2，床垫保护罩6外侧嵌装有若干第二搭扣7，第一搭扣2与第二搭扣7相扣合；所述床垫保护罩6包裹在舒适层4和支撑层5的外部，床垫保护罩6的上端通过拉链8连接有床垫层3；所述舒适层4位于支撑层5上方，舒适层4包括若干个舒适层单体41，支撑层5包括若干个支撑层单体51；所述舒适层单体41包括舒适层单体布套411和舒适层填充块412，舒适层单体布套411包裹舒适层填充块412，舒适层单体布套411通过拉链8密封；所述支撑层单体51包括支撑层单体布套511和支撑层內芯512，支撑层单体布套511包裹支撑层內芯512，支撑层单体布套511通过拉链8密封；所述舒适层单体41两侧均设有拉链8或两侧均设有魔术贴9或两侧分别嵌装有第一搭扣2、第二搭扣7；所述支撑层单体51两侧均设有拉链8或两侧均设有魔术贴9或两侧分别嵌装有第一搭扣2、第二搭扣7。

具体的，所述第一搭扣2的数量为6个，第一搭扣2嵌装于床单1上外侧边。

具体的，所述支撑层內芯512包括若干弹簧，弹簧固定在支撑层单体布套511内部底面上。

具体的，所述舒适层单体41相互的连接方式为拉链、魔术贴、搭扣的其中一种，支撑层单体51相互的连接方式为拉链、魔术贴、搭扣的其中一种。

本实用新型工作过程：

本实用新型一种模块化组合大学生床垫在工作过程中，舒适层4由3个规格为635*900mm的舒适层单体41拼接而成，支撑层5由两个规格为475*900mm的支撑层单体51和一个规格为950*900mm的支撑层单体51拼接而成，舒适层4、支撑层5由床垫保护罩6包裹后拉链连接床垫层3。上述组合方式可以结合材质硬度进行调整，也可增加其他规格进行组合，例如宽度的900mm均改为1000mm，床垫保护罩6也相应扩大，从而组成的床垫为1900*1000mm的规格。床垫保护罩6外的第二搭扣7与床单1上的第一搭扣2扣合。第一搭扣2与第二搭扣7为常见的搭扣连接方式，第一搭扣2与第二搭扣7分别为可扣合的公扣和母扣。舒适层单体41之间和支撑层单体51之间的连接方式均有拉链、魔术贴、搭扣三种，可根据需要设置相应的拉链8或魔术贴9或第一搭扣2和第二搭扣7。舒适层单体41的舒适层填充块412可以是乳胶、海绵、高密度海绵等物质，支撑层单体51的支撑层內芯512也可以为不同弹性系数的弹簧，均可根据需要选择组合。

本实用新型，舒适层和支撑层的各个单体可以为不同规格不同材质不同硬度模块化组合，更人性化的满足用户需求，床垫本体可折叠，便于移动携带、储存、拆洗，单体损坏可以进行更换，延长使用寿命。舒适层和支撑层的各个单体通过拉链、魔术贴、搭扣中的任一种方式连接，床垫本体外侧通过搭扣的方式连接床单，床单连接牢固。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
