水平滑移窗户的制作方法

本实用新型涉及门窗领域，具体涉及一种水平滑移窗户。

背景技术：

窗户作为采光、通风安装在房子上。

公开号为CN202117505U公开了一种双层窗，包括普通窗、遮阳窗及固定框，所述普通窗及遮阳窗窗面相互平行且通过所述固定框固定成一整体。

这种方式的密封效果虽然相对于单层玻璃窗的密封效果较好，但是普通窗、遮阳窗留有一定间隙，虽然能有一定的隔热效果，但是有间隙内存在空气，容易氧化玻璃，从而导致玻璃窗的保暖性变差。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种保温效果更佳的水平滑移窗户。

为实现上述目的，本实用新型提供了如下技术方案：一种水平滑移窗户，包括窗框、水平错开设置在窗框内的第一窗扇和第二窗扇，所述第一窗扇固定在窗框上，所述第二窗扇滑移设置在窗框上，第一窗扇和第二窗扇均包括框架、由三块平行间隔设置在框架内的玻璃组成的中空玻璃，相邻两块所述玻璃形成密封空间并填充有惰性气体，窗框包括上下左右设置的第一型材a、第一型材b、第一型材c和第一型材d，所述第一窗扇包括第一框架，第一框架包括右侧的第二型材d，所述第二窗扇包括第二框架，第二框架包括上下左右设置第三型材a、第三型材b、第三型材c和第三型材d，第三型材a与第一型材a滑移连接，第一型材b上固定一滑轨，第三型材b的底部螺纹连接有螺钉，滑轨与螺钉接触的一端为弧形，螺钉与滑轨接触的面是平面。

进一步的，所述玻璃的厚度为3mm，相邻两块所述玻璃之间的距离为12mm。

进一步的，所述惰性气体为氩气。

本实用新型的优点为：本实用新型适用于特寒、热和闹市区使用，提供高品质的居住环境；在玻璃之间填充惰性气体能起到减少热量散失、降低噪音的效果，并且本方案设置两个充有惰性气体的密封空间，进一步改善传热系数，保温性更佳；安装的时候，第一窗扇安装在靠近室外一侧，第二窗扇设置在靠近室内一侧，由于国内通常将第一窗扇设置在室外一侧，因此在滑动过程中有可能掉落砸到行人，而本申请将第一窗扇固定在窗框上，仅仅通过滑动第二窗扇来实现开关，第二窗扇由于第一窗扇的限位，杜绝移动窗扇向外脱落的可能性，保证了使用的安全性，同时将其中一块窗扇设置成固定的可以加强窗体的整体强度和密封降噪效果，螺钉与滑轨线接触，线接触接触面积小，因此窗扇与滑轨之间的压强大，密封性能提高，隔热效果更佳，螺钉的设置方便更换。

附图说明

图1为实施例的结构示意图；

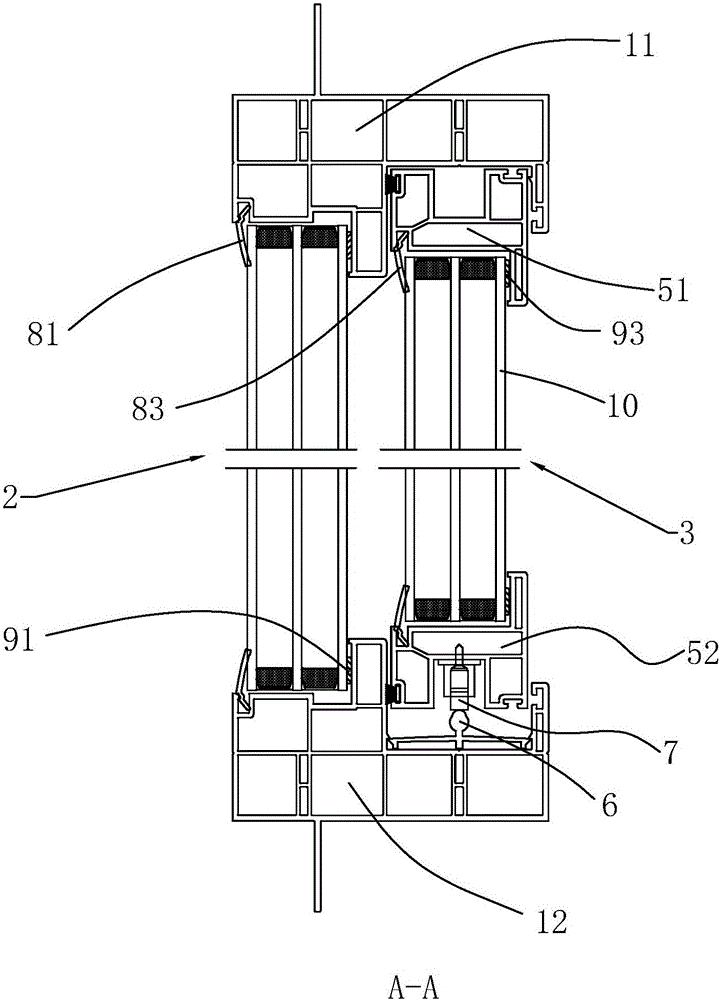

图2为图1中A-A的剖视示意图；

图3为图1中B-B的剖视图。

附图标记：1、窗框；11、第一型材a；12、第一型材b；13、第一型材c；14、第一型材d；2、第一窗扇；3、第二窗扇；4、第二型材d；41、凹槽；51、第三型材a；52、第三型材b；53、第三型材c；531、限位块；532、销钉；533、把手；54、第三型材d；6、滑轨；7、螺钉；81、第一密封条a；82、第一密封条b；83、第一密封条c；84、第一密封条d；91、第二密封条a；92、第二密封条b；93、第二密封条c；94、第二密封条d；10、玻璃。

具体实施方式

参照附图对本实用新型做进一步说明。

如图1所示，一种水平滑移窗户，包括窗框1、水平错开设置的第一窗扇2和第二窗扇3。其中窗框1包括上下左右设置的第一型材a11、第一型材b12、第一型材c13和第一型材d14，这里的上下左右均参照图中的平面方位。

如图2-3所示，将第一窗扇2的框架命名为第一框架，第二窗扇3的框架命名为第二框架，第一框架包括右侧的第二型材d4，第二框架包括上下左右设置第三型材a51、第三型材b52、第三型材c53和第三型材d54，第三型材a51与第一型材a11滑移连接，第一型材b12上固定一滑轨6，第三型材b52的底部螺纹连接有螺钉7，滑轨6与螺钉7接触的一端为弧形，而螺钉7与滑轨6接触的面是平面，因此，螺钉7与滑轨6线接触，线接触接触面积小，因此窗扇与滑轨6之间的压强大，密封性能提高，隔热效果更佳，螺钉7的设置方便更换。

如图2-3，第一窗扇2的中空玻璃靠近室外的玻璃10的其中两条对称的边采用第一密封条a81与第一型材a11、第一型材b12连接，第一窗扇2的中空玻璃靠近室外的玻璃10的另外两条对称的边采用第一密封条b82与第一型材c13、第二型材d4连接；第一窗扇2的中空玻璃靠近室内的玻璃10的其中两条对称的边采用第二密封条a91与第一型材a11、第一型材b12连接，第一窗扇2的中空玻璃靠近室内的玻璃10的另外两条对称的边采用第二密封条b92与第一型材c13、第二型材d4连接。

如图2-3，第二窗扇3的中空玻璃靠近室外的玻璃10的其中两条对称的边采用第一密封条c83与第三型材a51、第三型材b52连接，第二窗扇3的中空玻璃靠近室外的玻璃10的另外两条对称的边采用第一密封条d84与第三型材c53、第三型材d54连接；第二窗扇3的中空玻璃靠近室外的玻璃10的其中两条对称的边采用第二密封条c93与第三型材a51、第三型材b52连接，第二窗扇3的中空玻璃靠近室外的玻璃10的另外两条对称的边采用第二密封条d94与第三型材c53、第三型材d54连接。

其中第二密封条a91、第二密封条b92、第二密封条c93、第二密封条d94均为双面胶。

第二型材d4上开设凹槽41，第三型材c53上通过销钉532转动连接一限位块531，限位块531上固定一把手533，限位块531转动至凹槽41的时候，窗户关闭。

第一窗扇2和第二窗扇3的中空玻璃均包括三块玻璃10，玻璃10厚度为3mm，相邻玻璃10之间的间隔为12mm，采用中空玻璃专用密封材料密封将三块玻璃10连接在一起并在相邻两块玻璃10之间形成的密封空间内填充氩气，中空玻璃专用密封材料为中空玻璃专用密封胶。

不可避免的，气体会存在向外泄漏的趋势，随着气体的减少，中空玻璃会向内扰曲，导致玻璃10边缘的密封胶和玻璃10产生应力，玻璃10中央传热系数增加和视觉形变，严重时会导致中空玻璃密封失效或炸裂，由于玻璃10之间的采用密封胶连接，因此玻璃10之间的距离即密封胶的宽度，经过实验表明，密封胶的宽度为12mm时，气体的保持率最高（仅在密封胶宽度不同的情况下），另外气体的压强会对玻璃10产生压力，因此玻璃10的厚度设置为3mm以抵抗此压力。

本实用新型通过设置两个填充有氩气的密封空间、控制玻璃10之间的间距来提升保温性能和降噪效果，同时通过将中空玻璃与框架间隔设置并通过密封条与框架连接、第二窗扇3的底部与滑轨6线接触，进一步提升密封性能，从而进一步提升保温效果。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
