料理杯及具有其的食品料理机的制作方法

本实用新型涉及小家电技术领域，具体而言，涉及一种料理杯及具有其的食品料理机。

背景技术：

目前，果汁机榨汁时，果汁杯的刀座上可能留有残渣，这时就需要对刀座进行清洗。清洗刀座时部分清洗不彻底，有清洗不到的死角，这时需要将刀座从果汁杯的杯体上拆卸下来才能清洗彻底。由于果汁杯的结构原因存在拆卸困难，而且再次将刀座装上后没有自锁保护措施，存在刀座在运转的时候可能出现松动风险，出现杯子漏水、损坏机器等不良现象。

技术实现要素：

本实用新型的主要目的在于提供一种料理杯及具有其的食品料理机，以解决现有技术中刀座再次安装之后刀座存在容易松动的问题。

为了实现上述目的，根据本实用新型的一个方面，提供了一种料理杯，包括：杯体；杯座组件，杯体可拆卸地安装在杯座组件上，杯座组件包括杯座本体和限位件，限位件设置在杯座本体上，限位件具有限制杯体从杯座本体上旋出的锁止位置及能够使杯体从杯座本体上旋出的解锁位置。

进一步地，限位件的中部可转动地设置在杯座本体上，限位件的第一端固定在杯座本体上，限位件的第二端形成限位端，限位件的转动轴线和第一端之间的至少部分为弹性结构。

进一步地，杯座本体上设有安装缺口，限位件安装在安装缺口处。

进一步地，安装缺口的底壁上设置有固定轴，限位件上设有与固定轴配合的固定孔。

进一步地，限位件通过紧固件安装在固定轴上。

进一步地，安装缺口的侧壁上设有第一卡槽，限位件的第一端卡设在第一卡槽内。

进一步地，杯体的外壁上设有多个卡接凸部，杯座本体上设有多个第二卡槽，多个第二卡槽与多个卡接凸部一一对应设置，限位件处于锁止位置时，限位端抵接在一个卡接凸部的沿旋出方向的端部。

进一步地，弹性结构呈波浪形。

进一步地，限位端在垂直于转动轴线方向上的截面呈三角形。

根据本实用新型的另一方面，提供了一种食品料理机，包括料理杯，料理杯为上述的料理杯。

应用本实用新型的技术方案，杯座组件包括杯座本体和限位件，限位件具有限制杯体从杯座本体上旋出的锁止位置及能够使杯体从杯座本体上旋出的解锁位置。上述结构在杯座本体上设置限位件，当清洗完杯座组件时，将杯体旋入杯座组件中，这时限位件处于锁止位置，限位件限制杯体从杯座本体上旋出，从而将杯体与杯座组件牢固地固定在一起。当需要清洗杯座组件时，使用者操作限位件使限位件处于解锁位置，这时能够将将杯体从杯座本体上旋出来，取出杯体。这样料理杯具有自锁功能，结构安全，便于拆装，有效地解决了现有技术中刀座再次安装之后刀座存在容易松动的问题，有效地避免出现杯子漏水、损坏机器等不良现象。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示出了根据本实用新型的料理杯的实施例的立体结构示意图；

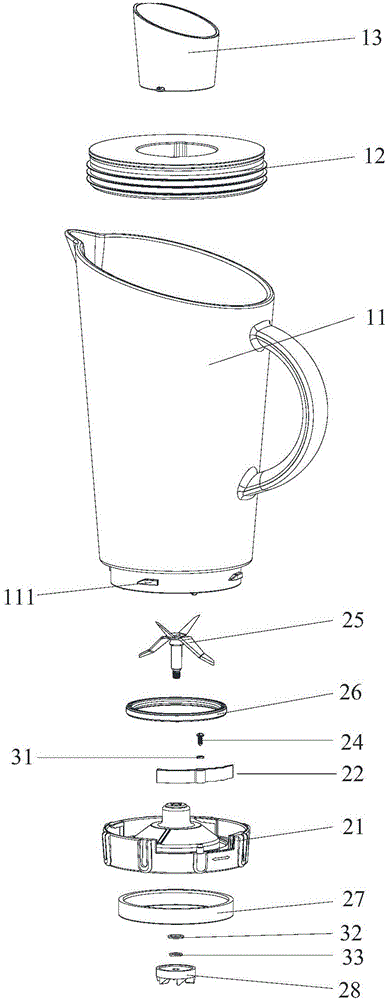

图2示出了图1的料理杯的分解示意图；

图3示出了图2的料理杯的杯座本体和限位件配合的立体结构示意图；

图4示出了图3的杯座本体和限位件配合的俯视示意图；

图5示出了图4的杯座本体和限位件配合的A-A向剖视示意图；

图6示出了图1的料理杯的杯座本体的立体结构示意图；

图7示出了图1的料理杯的限位件的立体结构示意图；

图8示出了图7的限位件的俯视示意图；

图9示出了图8的限位件的B-B向剖视示意图；以及

图10示出了图1的料理杯的杯体的主视示意图。

其中，上述附图包括以下附图标记：

10、杯体；11、杯体本体；111、卡接凸部；12、杯盖；13、量杯；20、杯座组件；21、杯座本体；211、安装缺口；212、第一卡槽；213、第二卡槽；22、限位件；221、弹性结构；222、固定孔；23、固定轴；24、紧固件；25、刀片组件；26、密封圈；27、压环；28、传动轮；31、第一垫圈；32、第二垫圈；33、垫片。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

如图1和图2所示，本实施例的料理杯包括：杯体10和杯座组件20，杯体10可拆卸地安装在杯座组件20上，杯座组件20包括杯座本体21和限位件22，限位件22设置在杯座本体21上，限位件22具有限制杯体10从杯座本体21上旋出的锁止位置及能够使杯体10从杯座本体21上旋出的解锁位置。

应用本实施例的料理杯，杯座组件20包括杯座本体21和限位件22，限位件22具有限制杯体10从杯座本体21上旋出的锁止位置及能够使杯体10从杯座本体21上旋出的解锁位置。上述结构在杯座本体21上设置限位件22，当清洗完杯座组件20时，将杯体10旋入杯座组件20中，这时限位件22处于锁止位置，限位件22限制杯体10从杯座本体21上旋出，从而将杯体10与杯座组件20牢固地固定在一起。当需要清洗杯座组件20时，使用者操作限位件22使限位件22处于解锁位置，这时能够将将杯体10从杯座本体21上旋出来，取出杯体10。这样料理杯具有自锁功能，结构安全，便于拆装，有效地解决了现有技术中刀座再次安装之后刀座存在容易松动的问题，有效地避免出现杯子漏水、损坏机器等不良现象。

如图3和图4所示，可选地，限位件22的中部可转动地设置在杯座本体21上，限位件22的第一端固定在杯座本体21上，限位件22的第二端形成限位端，限位件22的转动轴线和第一端之间的至少部分为弹性结构221。当杯体10旋入杯座组件20中时，在弹性结构221的弹性作用下，限位件22处于锁止位置，限位件22的限位端限制杯体10从杯座本体21上旋出，进而将杯体10与杯座组件20牢固地固定在一起，从而能够正常使用料理杯。当需要清洗杯座组件20时，使用者对弹性结构221施加作用力以使限位端弹开(如图4中的虚线)，限位件22处于解锁位置，然后按规定方向旋转杯座组件20，此时能够从杯座组件20上取出杯体10。采用上述结构的限位件22结构简单，便于操作，操作简便省力，拆装方便。其中，限位件22的中部并不仅限于限位件22的中心处。

如图7和图8所示，优选地，弹性结构221呈波浪形。由于限位件22为注塑件，波浪形的弹性结构221可以防止限位件22发生断裂的强度，提高限位件22的强度。

为了便于安装限位件22，如图5所示，杯座本体21上设有安装缺口211，限位件22安装在安装缺口211处。安装缺口211可以方便安装限位件22，同时限位件22和杯座本体21形成的杯座组件20在外观上与现有技术中的杯座组件几乎是相同的，外形美观。限位件22的外周面与杯座本体21的外周面相类似，美观大方。

如图6和图9所示，安装缺口211的底壁上设置有固定轴23，限位件22上设有与固定轴23配合的固定孔222。固定孔222与固定轴23配合使得限位件22可以绕着固定轴23的轴线转动，方便限位件22的安装。如图5所示，优选地，限位件22通过紧固件24安装在固定轴23上。这样就可以将限位件22牢固地固定在固定轴23上，清洗杯座组件20时，防止限位件22掉落下来。

为了将限位件22的第一端固定在杯座本体21上，如图3和图6所示，安装缺口211的侧壁上设有第一卡槽212，限位件22的第一端卡设在第一卡槽212内。采用第一卡槽212的方式固定限位件22的第一端，固定简便，拆装方便。当然，限位件22的第一端的固定方式并不限于此，只能够固定限位件22的第一端的结构均可。

如图6和图10所示，优选地，杯体10的外壁上设有多个卡接凸部111，杯座本体21上设有多个第二卡槽213，多个第二卡槽213与多个卡接凸部111一一对应设置，限位件22处于锁止位置时，限位端抵接在一个卡接凸部111的沿旋出方向的端部。将杯体10旋入杯座组件20中时，卡接凸部111卡在第二卡槽213中，这样就将杯体10与杯座组件20连接在一起。当杯体10旋入杯座组件20中时，在弹性结构221的弹性作用下，限位件22处于锁止位置，限位件22的限位端抵接在一个卡接凸部111的沿旋出方向的端部，限制杯体10从杯座本体21上旋出，进而将杯体10与杯座组件20牢固地固定在一起，从而能够正常使用料理杯。

为了便于限位端与卡接凸部111配合，如图7所示，限位端在垂直于转动轴线方向上的截面呈三角形。也就是说，限位端为三棱柱。优选地，三角形为直角三角形，直角三角形的直角边与卡接凸部111的端部抵接。当然，限位端的结构形状也并不限于此，只要能够与卡接凸部111配合即可。

优选地，限位件22为板状结构。板状结构的限位件22能够与杯座本体21配合，结构简单，制造简便，成本低廉。紧固件24为螺钉。

如图2所示，杯座组件20还包括第一垫圈31，第一垫圈31套设在螺钉上。第一垫圈31的材质为电木。杯座组件20还包括刀片组件25，刀片组件25安装在杯座组件上并位于杯体10内。刀片组件25为十字形刀片组件。杯座组件20还包括密封圈26，杯座本体21内设有环槽，密封圈26安装在环槽内。杯座组件20还包括压环27、传动轮28、第二垫圈32及垫片33。压环27与机座上的微动开关配合，刀片组件25通过传动轮28安装在电机的输出轴上。电机安装在机座上。第二垫圈32及垫片33套设在刀片组件25的轴上。杯体10包括杯体本体11、杯盖12及量杯13，杯盖12盖设在杯体本体11上。

本申请还提供了一种食品料理机，根据本申请的食品料理机的实施例包括料理杯，料理杯为上述的料理杯。杯座组件20包括杯座本体21和限位件22，限位件22具有限制杯体10从杯座本体21上旋出的锁止位置及能够使杯体10从杯座本体21上旋出的解锁位置。上述结构在杯座本体21上设置限位件22，当清洗完杯座组件20时，将杯体10旋入杯座组件20中，这时限位件22处于锁止位置，限位件22限制杯体10从杯座本体21上旋出，从而将杯体10与杯座组件20牢固地固定在一起。当需要清洗杯座组件20时，使用者操作限位件22使限位件22处于解锁位置，这时能够将将杯体10从杯座本体21上旋出来，取出杯体10。这样料理杯具有自锁功能，结构安全，便于拆装，有效地解决了现有技术中刀座再次安装之后刀座存在容易松动的问题，有效地避免出现杯子漏水、损坏机器等不良现象。

由上述可知，本申请提供了自锁结构的果汁杯杯座组件，方便拆装，有自锁功能，结构安全，方便消费者使用果汁杯。果汁杯包括果汁杯体和杯座组件，果汁杯体安装于搅拌刀片组件的上方。其中，杯座组件还包括：杯座本体、自攻螺丝、电木介子及锁扣(限位件)，锁扣通过自攻螺丝和电木介子安装在杯座本体上，且锁扣有波浪弹性结构的一端卡在杯座本体的卡槽内，按住锁扣波浪位置且同时按规定方向旋转杯座本体，可使果汁杯体与杯座组件解锁从而相互分离；松开锁扣波浪位置可使杯座组件与果汁杯体固定在锁止位置上。

当果汁杯体放置在杯座组件上时，在锁扣的弹性作用下，锁扣处于锁止位置，从而将果汁杯体与杯座组件固定在一起，能够正常使用果汁杯。

当需要清理果汁杯时，使用者对杯座组件的锁扣波浪弹性位置施加作用力以使锁扣另一端弹开，杯座组件处于解锁状态，然后按规定方向旋转杯座组件，此时能够从杯座组件上取出果汁杯体，对杯座组件锁扣位置施加作用力且按规定方向旋转杯座组件即可拆卸果汁杯体。

从以上的描述中，可以看出，本实用新型上述的实施例实现了如下技术效果：

果汁杯便于拆装且含有自锁功能，结构安全。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
