一种用于临床医疗的候诊椅组件的制作方法

本实用新型涉及医疗组件技术领域，尤其是一种用于临床医疗的候诊椅组件。

背景技术：

现有的门诊候诊室的椅子包括一排连接在一起的椅子，椅子的大小相同，这种候诊椅的底部支撑机构结构简单，功能单一，只能配合安装单一规格的候诊椅，而且安装位置和角度十分局限，无法适应各种题型的候诊者，导致人们在候诊期间舒适程度不足，而且装卸难度比较大。

技术实现要素：

本实用新型要解决的技术问题是：为了解决上述背景技术中存在的问题，提供一种改进的用于临床医疗的候诊椅组件，解决用于候诊椅的底部支撑机构结构简单，功能单一，只能配合安装单一规格的候诊椅，而且安装位置和角度十分局限，无法适应各种题型的候诊者，导致人们在候诊期间舒适程度不足，而且装卸难度比较大的问题。

本实用新型解决其技术问题所采用的技术方案是：一种用于临床医疗的候诊椅组件，包括主杆体，所述的主杆体上开设有第一安装固定槽、第二安装固定槽、第三安装固定槽、第四安装固定槽、第五安装固定槽和第六安装固定槽，所述的主杆体下端近左侧设置有左底部支撑脚，所述的主杆体下端近右侧设置有右底部支撑脚，所述的左底部支撑脚通过上端左螺栓固定机构套在第一安装固定槽内部与主杆体固定连接，所述的右底部支撑脚同步上端右螺栓固定机构套在第六安装固定槽内部与主杆体固定连接，所述的第三安装固定槽和第四安装固定槽内部均螺栓固定连接有底部固定连接机构，所述的底部固定连接机构前、后面分别铰链连接有用于支撑候诊椅的前置支撑杆和后置支撑杆，所述的前置支撑杆和后置支撑杆顶端均开设有延展安装孔，所述的前置支撑杆和后置支撑杆顶端均设置有延展杆，所述的延展杆通过底端的连接安装头插入延展安装孔与延展安装孔内壁滑动连接，所述的前置支撑杆和后置支撑杆上、下均开设有连接内螺孔，所述的连接安装头下端对应连接内螺孔位置开设有固定内螺孔。

优选地，为了方便安装固定，所述的第一安装固定槽、第二安装固定槽、第三安装固定槽、第四安装固定槽、第五安装固定槽和第六安装固定槽大小相同。

优选地，为了提升底部稳定性，所述的左底部支撑脚和右底部支撑脚大小相同。

优选地，为了提升平衡性，所述的前置支撑杆和后置支撑杆大小相同。

本实用新型的有益效果是，本实用新型的一种用于临床医疗的候诊椅组件通过在主杆体上横向开设多个安装固定槽，使得整个候诊椅安装位置可调，方便安装固定，并且在支撑杆顶端均开设有用于连接延展杆的延展安装孔，使得整个支撑杆长度可调，便于改变候诊椅的角度和大小，适用范围大大提升，调节更加简单方便，而且结构十分牢固。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

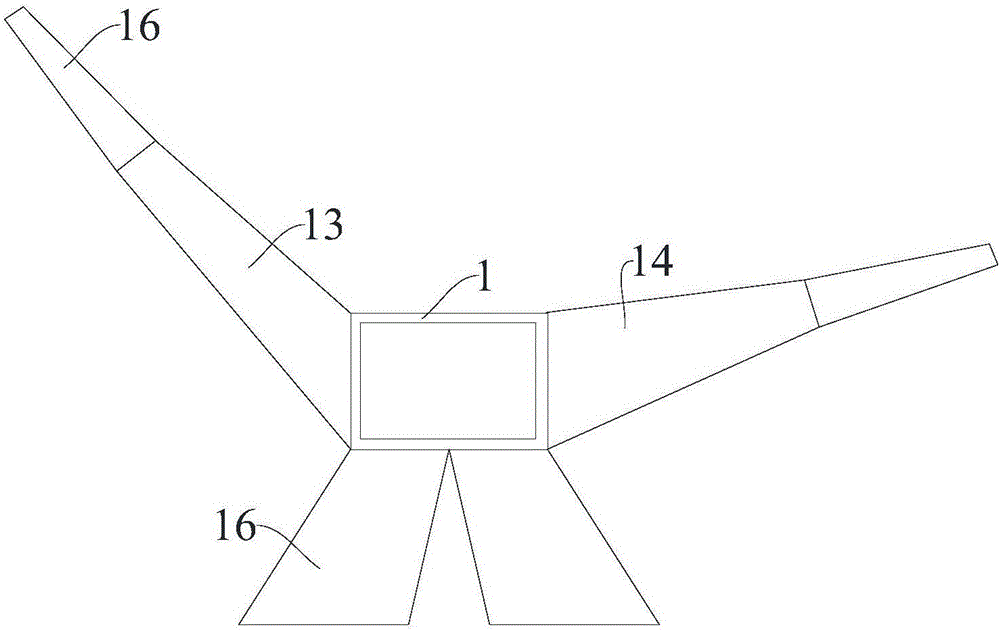

图1是本实用新型的结构示意图。

图2是本实用新型的右视图。

图中:1.主杆体，2.第一安装固定槽，3.第二安装固定槽，4.第三安装固定槽，5.第四安装固定槽，6.第五安装固定槽，7.第六安装固定槽，8.左底部支撑脚，9.右底部支撑脚，10.左螺栓固定机构，11.右螺栓固定机构，12.底部固定连接机构，13.前置支撑杆，14.后置支撑杆，15.延展安装孔，16.延展杆，17.连接安装头，18.连接内螺孔，19.固定内螺孔。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

图1和图2所示的一种用于临床医疗的候诊椅组件，包括主杆体1，主杆体1上开设有第一安装固定槽2、第二安装固定槽3、第三安装固定槽4、第四安装固定槽5、第五安装固定槽6和第六安装固定槽7，主杆体1下端近左侧设置有左底部支撑脚8，主杆体1下端近右侧设置有右底部支撑脚9，左底部支撑脚8通过上端左螺栓固定机构10套在第一安装固定槽2内部与主杆体1固定连接，右底部支撑脚9同步上端右螺栓固定机构11套在第六安装固定槽7内部与主杆体1固定连接，第三安装固定槽4和第四安装固定槽5内部均螺栓固定连接有底部固定连接机构12，底部固定连接机构12前、后面分别铰链连接有用于支撑候诊椅的前置支撑杆13和后置支撑杆14，前置支撑杆13和后置支撑杆14顶端均开设有延展安装孔15，前置支撑杆13和后置支撑杆14顶端均设置有延展杆16，延展杆16通过底端的连接安装头17插入延展安装孔15与延展安装孔15内壁滑动连接，前置支撑杆13和后置支撑杆14上、下均开设有连接内螺孔18，连接安装头17下端对应连接内螺孔18位置开设有固定内螺孔19。

优选地，为了方便安装固定，第一安装固定槽2、第二安装固定槽3、第三安装固定槽4、第四安装固定槽5、第五安装固定槽6和第六安装固定槽7大小相同，优选地，为了提升底部稳定性，左底部支撑脚8和右底部支撑脚9大小相同，优选地，为了提升平衡性，前置支撑杆13和后置支撑杆14大小相同，本实用新型的一种用于临床医疗的候诊椅组件通过在主杆体1上横向开设多个安装固定槽，使得整个候诊椅安装位置可调，方便安装固定，并且在支撑杆顶端均开设有用于连接延展杆16的延展安装孔15，使得整个支撑杆长度可调，便于改变候诊椅的角度和大小，适用范围大大提升，调节更加简单方便，而且结构十分牢固。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
