一种电烤炉的制作方法

本实用新型涉及日常生活领域，尤其是一种电烤炉。

背景技术：
：

烧烤炉是人们日常生活中经常用到的一种工具，现代社会中对环保要求越来越高，目前的烧烤炉大多使用木炭加热，然而使用木炭加热的烧烤炉中的木炭在燃烧时容易产生大量的烟气，污染空气。现有的烧烤炉在使用木炭时，木炭燃烧往往不充分，加热效果差，热量无法有效的集中，并且，木炭燃烧后的残渣如果随意倾倒的花又会对环境完成污染。另外，现有的烧烤炉采用木炭加热时必须预留木炭放置空间导致现有的烧烤炉体积较大，不方便携带，显然现有的烧烤炉无法更有效地满足人们的需求。

技术实现要素：
：

本实用新型提供了一种电烤炉，它结构简单，设计合理，操作简单，采用红外线电加热，加热效果好，采用反射板可以更有效的集中利用热量，更加节能环保，另外，本烧烤炉采用体积小巧的红外线加热管，占用空间小，因此本烧烤炉的整机体积较小，携带方便，更有效地满足了人们的需求，解决了现有技术中存在的问题。

本实用新型为解决上述技术问题所采用的技术方案是：一种电烤炉，包括一顶部开口设置的长方形壳体，在内壳底部水平设有一与壳体开口相对设置的且顶部开放设置的水槽，两水平且平行设置的红外线加热管的端部分别固连在内壳两端面上，在内壳的左右两内壁上部分别设有两倾斜设置的正对红外线加热管上方的上反射板，在壳体顶部设有一调节开关，在壳体的一外端面上设有一带有导电插孔的插块，红外线加热管、调节开关分别经导线与插块上的导电插孔相连。

在内壳的下部两侧分别设有一倾斜设置的下反射板。

在壳体顶部开口处水平设有一炉排。

在水槽四角上分别活动卡接一底部固连在内壳底部的定位导向卡块。

在插块一侧的壳体外端面上设有一空气开关，空气开关经导线与导电插孔相连。

本实用新型所具有的有益效果是，结构简单，设计合理，操作简单，采用红外线电加热，加热效果好，采用多方位反射板可以更有效的集中利用热量，更加节能环保，采用空气开关对电路进行保护，延长机器的使用寿命，燃烧的油脂直接落到水槽内，更加安全卫生。另外，本烧烤炉采用体积小巧的红外线加热管，占用空间小，因此本烧烤炉体积较小，携带方便，更有效地满足人们的需求。

附图说明：

图1为本实用新型的结构示意图。

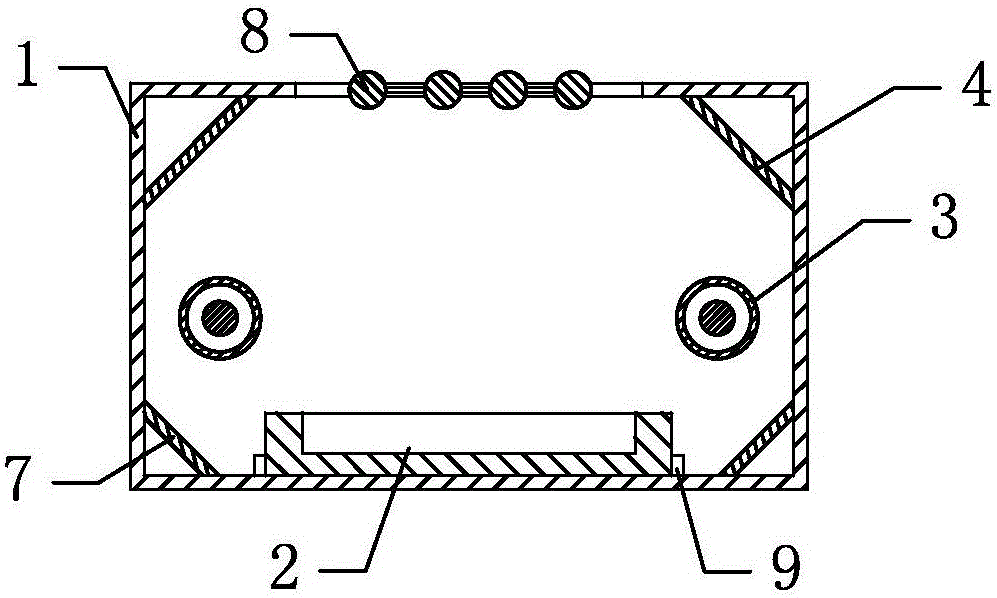

图2为图1的A-A向剖视结构示意图。

图中，1、壳体；2、水槽；3、红外线加热管；4、上反射板；5、调节开关；6、插块；7、下反射板；8、炉排；9、定位导向卡块；10、空气开关。

具体实施方式：

为能清楚说明本方案的技术特点，下面通过具体实施方式，并结合其附图，对本实用新型进行详细阐述。

如图1-2中所示，一种电烤炉，包括一顶部开口设置的长方形壳体1，在内壳底部水平设有一与壳体1开口相对设置的且顶部开放设置的水槽2，两水平且平行设置的红外线加热管3的端部分别固连在内壳两端面上，在内壳的左右两内壁上部分别设有两倾斜设置的正对红外线加热管3上方的上反射板4，在壳体1顶部设有一调节开关5，在壳体1的一外端面上设有一带有导电插孔的插块6，红外线加热管3、调节开关5分别经导线与插块6上的导电插孔相连。

在内壳的下部两侧分别设有一倾斜设置的下反射板7，下反射板7可以有效的将热量向中心反射，有助于热量集中，提高能量利用率。

在壳体1顶部开口处水平设有一炉排8，可方便地烤制一些蔬菜。

在水槽2四角上分别活动卡接一底部固连在内壳底部的定位导向卡块9，可以方便的定位水槽2，防止水槽2晃动。

在插块6一侧的壳体1外端面上设有一空气开关10，空气开关10经导线与导电插孔相连，可对电路起到保护作用。

使用时，将连接电线的接头插入插块6的导电插孔内，再将电线接头连通电源，打开调节开关5后对红外线加热管3进行加热，将待烤制的食物放置在炉排8上，红外线加热管3发射的热量后烤制炉排8上的食物，同时红外线加热管3发射的热量会经反射板反射到炉体内部中央有助于热量的集中，另外，下反射板7也会将热量斜向上在炉体内放射，减少了热量的浪费与分散，可以快速的将食物烤熟。本烧烤炉采用红外线电加热，加热效果好，采用多方位反射板可以更有效的集中利用热量，更加节能环保，采用空气开关10对电路进行保护，延长机器的使用寿命，燃烧的油脂直接落到水槽2内，更加安全卫生。另外，本烧烤炉采用体积小巧的红外线加热管3，占用空间小，因此本烧烤炉体积较小，携带方便，更有效地满足人们的需求。

上述具体实施方式不能作为对本实用新型保护范围的限制，对于本技术领域的技术人员来说，对本实用新型实施方式所做出的任何替代改进或变换均落在本实用新型的保护范围内。

本实用新型未详述之处，均为本技术领域技术人员的公知技术。
