一种增设有瞬间喷火功能的新型烤炉的制作方法

本实用新型涉及一种烤炉设备，属于烤炉技术领域，尤其是指一种增设有瞬间喷火功能的新型烤炉。

背景技术：

经过烧烤的食物具有一种独特的风味，深受人们的喜爱，尤其是年轻人，因此，烤炉设备这些年的普及率越来越高，不管是国内市场还是国外市场。目前，市面上的烤炉设备的功能结构基本分为燃气烤炉和电烤炉，其中，燃气烤炉因方便携带和操控的优点而具有很高的市场占有率。燃气烤炉的基本结构一般包括有烤炉本体、炉头组件及输气总管，其中每一炉头组件包括有一燃烧管和一开关阀体结构，燃烧管通过开关阀体结构与输气总管连接，开关阀体具有旋钮开关可以控制点火和火力大小。但是，现有的这些燃气烤炉中，在实际使用中仍然存在着下述缺陷，即烧烤肉类食物时，由于无法快速烤熟食物表面，从而导致食物在长时间加热过程中肉汁会走失，口感会变干变老。

技术实现要素：

本实用新型的目的在于克服现有技术中的缺点与不足，提供一种增设有瞬间喷火功能的新型烤炉，该新型烤炉能够在炉头组件正常工作的状态下瞬间喷火，快速将食物表面烤熟，从而锁住肉汁，保证食物具有较好的口感。

为了实现上述目的，本实用新型按照以下技术方案实现：

一种增设有瞬间喷火功能的新型烤炉，包括有烤炉本体、至少一设置于烤炉本体中的炉头组件及输气总管，其中每一炉头组件包括有一燃烧管和一开关阀体结构，燃烧管通过开关阀体结构与输气总管连接；所述每一炉头组件还包括有一瞬间喷火结构，该瞬间喷火结构位于燃烧管一侧，具有一通过开关阀体结构与输气总管连接的喷火输气旁管。

进一步，所述喷火输气旁管整体呈L型结构，其一端通过转换接头与开关阀体连接，另一端通过固定接头连接有喷嘴部件。

进一步，所述喷嘴部件包括有螺接配合的喷嘴主体、螺母和喷头。

进一步，所述喷嘴部件的外围设置有一导火支架，该导火支架设置有若干预先设定的喷火孔。

本实用新型与现有技术相比，其有益效果为：

本实用新型在现有烤炉炉头组件的基础上增加了瞬间喷火结构，能够在炉头组件正常工作的状态下瞬间喷出大火，快速将食物表面烤熟，从而锁住肉汁，保证食物具有较好的口感，避免食物长时间烧烤而导致变干变老，从而增加了娱乐趣味。

为了能更清晰的理解本实用新型，以下将结合附图说明阐述本实用新型的具体实施方式。

附图说明

图1是本实用新型的烤炉内部结构示意图。

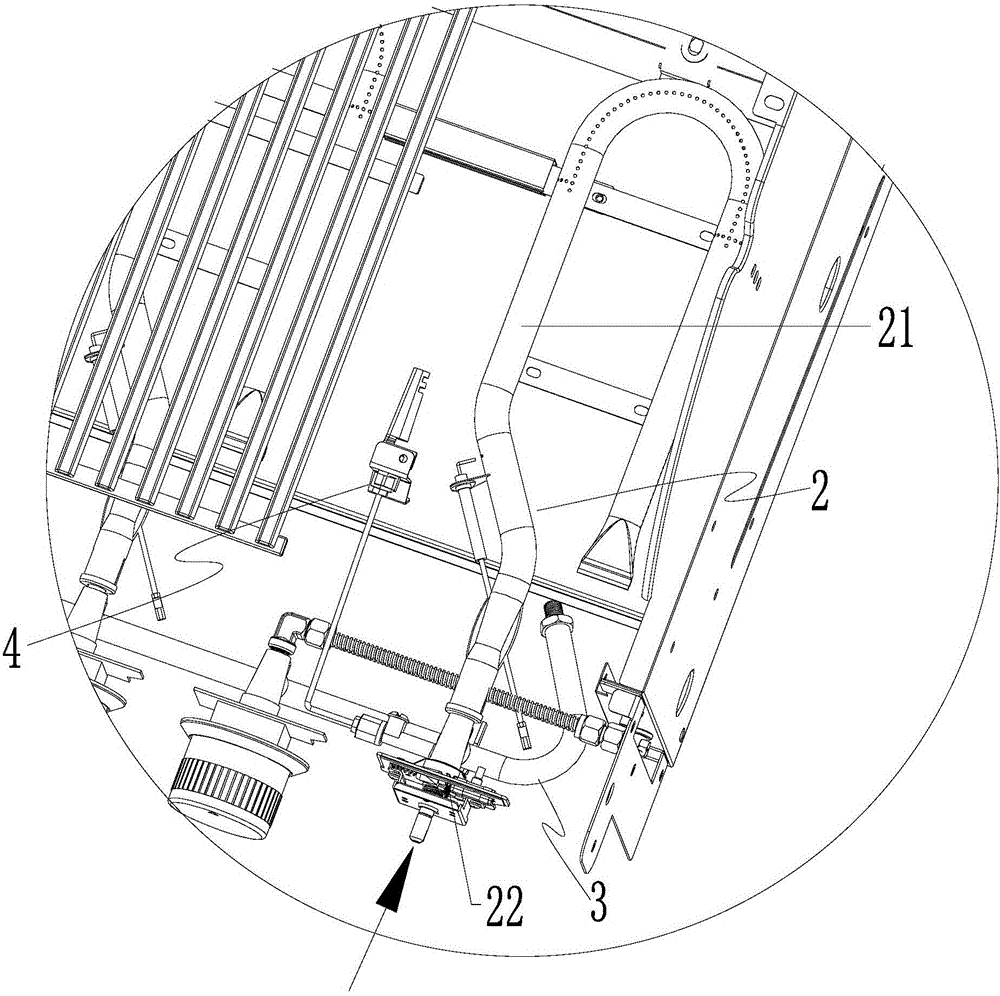

图2是图1中A的放大示意图。

图3是图2中瞬间喷火结构的结构示意图。

具体实施方式

如图1至3所示，本实用新型所述增设有瞬间喷火功能的新型烤炉，包括有烤炉本体1、五个设置于烤炉本体中的炉头组件2及一输气总管3，其中每一炉头组件2包括有一燃烧管21和一开关阀体结构22，燃烧管21通过开关阀体结构22与输气总管3连接，开关阀体结构22设置有旋钮开关。

上述每一炉头组件2还包括有一瞬间喷火结构4，该瞬间喷火结构4位于燃烧管21一侧，具有一通过开关阀体结构与输气总管连接的喷火输气旁管41，喷火输气旁管41整体呈L型结构，其一端通过转换接头42与开关阀体22连接，另一端通过固定接头43连接有喷嘴部件44。

进一步，所述喷嘴部件44包括有螺接配合的喷嘴主体441、螺母442和喷头443；所述喷嘴部件44的外围设置有一导火支架45，该导火支架45设置有若干预先设定的喷火孔451。

如图2、3所示，本实用新型的工作原理如下所述：烤炉正常点火工作后，如果需要瞬间快速将食物表面烤熟，只需下压持续按住开关阀体结构22的旋钮开关，此时，喷火输气旁管41通气，瞬间从喷嘴部件44和导火支架45喷出大火，快速将食物表面烤熟，松开旋钮开关，喷火输气旁管41即断开通气，停止喷火。

本实用新型并不局限于上述实施方式，如果对本实用新型的各种改动或变型不脱离本实用新型的精神和范围，倘若这些改动和变型属于本实用新型的权利要求和等同技术范围之内，则本实用新型也意图包含这些改动和变型。
