一种多功能理疗抱枕的制作方法

本实用新型涉及家居生活用品领域，特别提供一种多功能理疗抱枕。

背景技术：

抱枕是家居生活中常见用品，类似枕头。抱枕已渐渐成为家居使用和装饰的常见饰物，而且成为车饰一大必备物品。常见的抱枕仅为一般枕头的一半大小，抱在怀中可以起到保暖和一定的保护作用，也给人温馨的感觉。但是目前市场上的抱枕主要用于靠垫或者仅作为家居装饰，其功能相对单一。

技术实现要素：

针对于上述问题，本实用新型的目的在于提供一种多功能理疗抱枕。该多功能理疗抱枕舒适度高，操作方便，适用性广，集健康理疗、取暖为一体。

为达到上述目的，本实用新型的技术方案如下：一种多功能理疗抱枕包括抱枕模块、控制模块和理疗模块；所述抱枕模块全方位由软质材料构成；所述控制模块内嵌于抱枕模块内,包括隐藏式控制面板, 控制面板表面采用透明软膜封装；所述理疗模块包括ＴＣＭ红外元件、3D网布和元件套，所述3D网布覆盖在ＴＣＭ红外元件上。

进一步，所述理疗模块由遮挡布遮挡, 遮挡布的一边与抱枕模块的一侧相连,另一边附有魔术固定贴1,与抱枕模块另一侧附有的魔术固定贴2相对应。

进一步，所述ＴＣＭ红外元件由TCM红外发生面、封装铝边框、电源线和热电偶线组成，所述TCM红外发生面由耐温陶瓷制成。

本实用新型的有益效果是：（1）ＴＣＭ红外元件与抱枕结合，集健康理疗、取暖为一体。（2）ＴＣＭ红外元件陶瓷板之上采用3D网布材料，通透性好，不易压塌变形，触感好。（3）ＴＣＭ红外板通电发热并输出红外波，通过温控线反馈温度并控制电源的通断，以达到控温的目的，元件控温精度可达到±１℃。（4）隐藏式控制面板，表面采用透明软膜封装，易操作。（5）结构简单，舒适安全，操作方便，适用性广。

附图说明

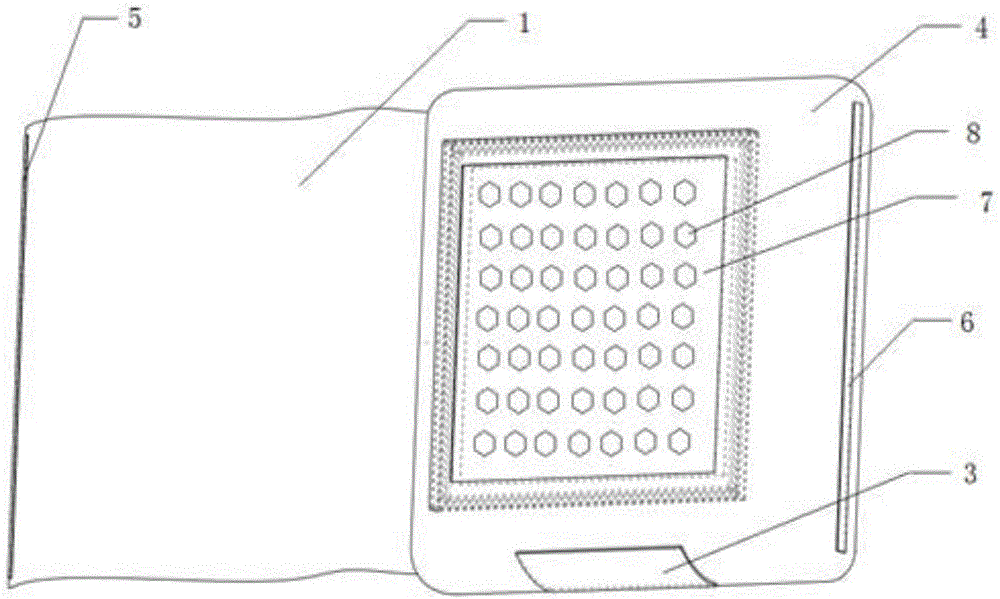

图1为本实用新型整体示意图；图2为本实用新型结构示意图；图3为本实用新型TCM红外元件示意图。

图中:（1）遮挡布、（2）元件套、（3）控制面板、（4）抱枕模块、（5）魔术固定贴1、（6）魔术固定贴2、（7）ＴＣＭ红外元件、（8）3D网布、（71）TCM红外发生面、（72）封装铝边框、（73）电源线、（74）热电偶线。

具体实施方式

下面结合附图详细描述本实用新型的具体实施方式。

如附图所示,一种多功能理疗抱枕包括抱枕模块（4）、控制模块和理疗模块；所述抱枕模块（4）全方位由软质材料构成；所述控制模块内嵌于抱枕模块（4）内,包括隐藏式控制面板（3）, 控制面板（3）表面采用透明软膜封装；所述理疗模块包括ＴＣＭ红外元件（7）、3D网布（8）和元件套（2），所述3D网布（8）覆盖在ＴＣＭ红外元件（7）上。所述理疗模块由遮挡布（1）遮挡, 遮挡布（1）的一边与抱枕模块（4）的一侧相连,另一边附有魔术固定贴1（5）,与抱枕模块（4）另一侧附有的魔术固定贴2（6）相对应。所述ＴＣＭ红外元件（7）由TCM红外发生面（71）、封装铝边框（72）、电源线（73）和热电偶线（74）组成，所述TCM红外发生面（71）由耐温陶瓷制成。

本实用新型适用于头、颈，背、腰、胸、腹、腿及脚等人体任意位置；适合家居、办公、旅行及车载，12V电源即可，操控简易方便、舒适安全。

以上是对本实用新型的较佳实施进行了具体说明，但本发明创造并不限于所述实施例，熟悉本领域的技术人员在不违背本实用新型精神的前提下还可作出种种的等同变形或替换，这些等同的变形或替换均包含在本申请权利要求所限定的范围内。
