一种新型的防水窗框下轨的制作方法

本实用新型涉及窗框安装设备的技术领域，具体涉及一种新型的防水窗框下轨。

背景技术：

随着生活水平的提高，人们对生活质量有着越来越高的要求，现有的窗框由于外侧高特别是高楼层，一般来说，玻璃胶打得不好或者直接不打玻璃胶，靠近外墙的框架易向室内渗水，且渗水会造成框架上常有积水，如积水不排出，则在风里的作用下积水会渗入室内，影响室内卫生环境，给用户带来不便。因此，如何设计一种即能有效防水又能灵活安装省料的防水窗框下轨是窗框安装设备领域关注的热点问题。

技术实现要素：

本实用新型的目的在于针对现有技术中的不足之处，提供一种新型的防水窗框下轨。

为达此目的，本实用新型采用以下技术方案：

一种新型的防水窗框下轨，包括安装底板、压盖底板、玻璃槽外侧挡板和玻璃槽内侧挡板，所述压盖底板设置于所述安装底板的一端，所述玻璃槽内侧挡板设置于所述压盖底板与所述安装底板的接合处，所述玻璃槽外侧挡板设置于所述玻璃槽内侧挡板的一侧，所述玻璃槽内侧挡板、玻璃槽外侧挡板和安装底部的上端面构成玻璃槽；还设置有出水口和玻璃压盖，所述出水口设置于所述玻璃槽外侧挡板的一端，所述玻璃压盖设置于所述压盖底板的上端。

更进一步地，所述玻璃压盖与所述压盖底板为组合式设置方式而设置。

更进一步地，所述玻璃槽外侧挡板的高度高于所述玻璃槽内侧挡板。

更进一步地，所述出水口设置于所述玻璃槽外侧挡板与安装底板的接合处。

优选地，所述玻璃槽外侧挡板的横截面为逆时针旋转90度的L型。

优选地，所述安装底板、压盖底板、玻璃压盖、玻璃槽外侧挡板和玻璃槽内侧挡板的材质为铝合金。

本实用新型的有益效果：1.本实用新型的防水窗框下轨通过所述出水口进行排水，起到防水的作用，采用组合式安装所述玻璃压盖在所述压盖底板上，可灵活装配，大大节省材料，该防水窗框下轨的结构简单合理，安装方便，可拆卸更换，提高防水性能和排水效率，外形美观，有效避免窗框下的积水，满足生产工艺的需求，市场前景广阔；2.所述玻璃槽外侧挡板的高度高于所述玻璃槽内侧挡板，设置如此高度的所述玻璃槽外侧挡板，目的是提高其挡水性能，雨水会由低位置的所述出水口流出，较低位置的所述出水口让雨水更容易排走，提高排水能力，对窗框起到防水的作用；3.所述防水窗框下轨可组装的或者不组装各类型的铝型材，从而大大节省材料。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的一个实施例的防水窗框下轨的截面结构示意图；

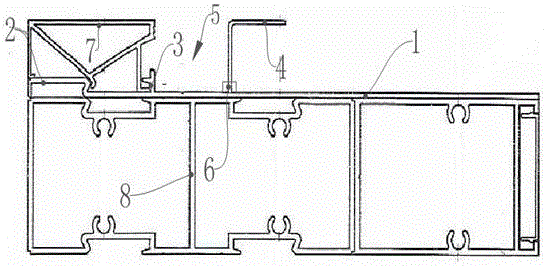

图2是本实用新型的一个实施例的防水窗框下轨的组装铝型材的结构示意图；

图3是本实用新型的一个实施例的防水窗框下轨的组装铝型材的结构示意图。

其中：安装底板1、压盖底板2、玻璃槽外侧挡板3、玻璃槽内侧挡板4、玻璃槽5、出水口6、玻璃压盖7、铝型材8。

具体实施方式

下面结合附图并通过具体实施方式来进一步说明本实用新型的技术方案。

一种新型的防水窗框下轨，如图1-3所示，包括安装底板1、压盖底板2、玻璃槽外侧挡板3和玻璃槽内侧挡板4，所述压盖底板2设置于所述安装底板1的一端，所述玻璃槽内侧挡板4设置于所述压盖底板2与所述安装底板1的接合处，所述玻璃槽外侧挡板3设置于所述玻璃槽内侧挡板4的一侧，所述玻璃槽内侧挡板4、玻璃槽外侧挡板3和安装底部的上端面构成玻璃槽5；还设置有出水口6和玻璃压盖7，所述出水口6设置于所述玻璃槽外侧挡板3的一端，所述玻璃压盖7设置于所述压盖底板2的上端。

本实用新型的防水窗框下轨通过所述出水口6进行排水，起到防水的作用，采用组合式安装所述玻璃压盖7在所述压盖底板2上，可灵活装配，大大节省材料，该防水窗框下轨的结构简单合理，安装方便，可拆卸更换，提高防水性能和排水效率，外形美观，有效避免窗框下的积水，满足生产工艺的需求，市场前景广阔。

更进一步地，所述玻璃压盖7与所述压盖底板2为组合式设置方式而设置。组合式的所述玻璃压盖7和压盖底板2安装一体，可根据工艺要求进行安装或不安装所述玻璃压盖7，减少一体式的不可变性，大大节省所需的铝型材料，灵活安装，增强美观性。

更进一步地，所述玻璃槽外侧挡板3的高度高于所述玻璃槽内侧挡板4。设置如此高度的所述玻璃槽外侧挡板3，目的是提高其挡水性能，所述玻璃槽5的一侧（所述玻璃槽外侧挡板3上）设置有出水口6，所述出水口6靠近所述安装底板1的一端，这样设置的出水口6方便了沿着所述安装底板1的一端排出的雨水。

更进一步地，所述出水口6设置于所述玻璃槽外侧挡板3与安装底板1的接合处。当雨水进入所述玻璃槽5内，雨水会由低位置的所述出水口6流出，较低位置的所述出水口6让雨水更容易排走，提高排水能力，对窗框起到防水的作用。

优选地，所述玻璃槽外侧挡板3的横截面为逆时针旋转90度的L型。采用横截面为逆时针旋转90度的L型的所述玻璃槽外侧挡板3，对玻璃起到稳定支撑定位的作用，起到更牢固的安装效果。

优选地，所述安装底板1、压盖底板2、玻璃压盖7、玻璃槽外侧挡板3和玻璃槽内侧挡板4的材质为铝合金。采用铝合金材质的所述安装底板1、压盖底板2、玻璃压盖7、玻璃槽外侧挡板3和玻璃槽内侧挡板4具有较好耐腐性、耐氧化性和耐水性，延长其使用寿命。

本实用新型的防水窗框下轨可根据实际生产工艺要求，自由地组合不同的铝型材8，从而大大节约大量的材料，节约成本，市场前景广阔。

以上内容仅为本实用新型的较佳实施例，对于本领域的普通技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本实用新型的限制。
