一种不锈钢简易组装的搁物层架的制作方法

本实用新型属于日常生活用品领域，具体来说是一种不锈钢简易组装的搁物层架。

背景技术：

现有搁物层架，由于拆装时层架占的空间较大，且多为塑质注制而成，不利于安装及仓储运输。

技术实现要素：

本实用新型的目的是提供一种不锈钢简易组装的搁物层架，装配简便且牢固稳定，全拆装结构，美观实用。

实现本实用新型上述目的所采用的技术方案是：一种不锈钢简易组装的搁物层架，层架通过连接构件与支柱连接，所述连接构件设有上连接孔和下连接孔，连接构件侧面设有卡接槽，层架设有卡接口，卡接口与连接构件的卡接槽相卡架接，支柱插接在上连接孔和下连接孔中。

上述层架的卡接口由条形不锈钢条弯折而成。

采用上述方案，本实用新型的优点：层架通过卡接口与卡接槽相卡架接，支柱通过连接构件可相互串接，形成多层结构，组装简易方便。全拆装时更有利于缩小仓储空间，节约运输成本。

附图说明

图1是本实用新型结构分解示意图。

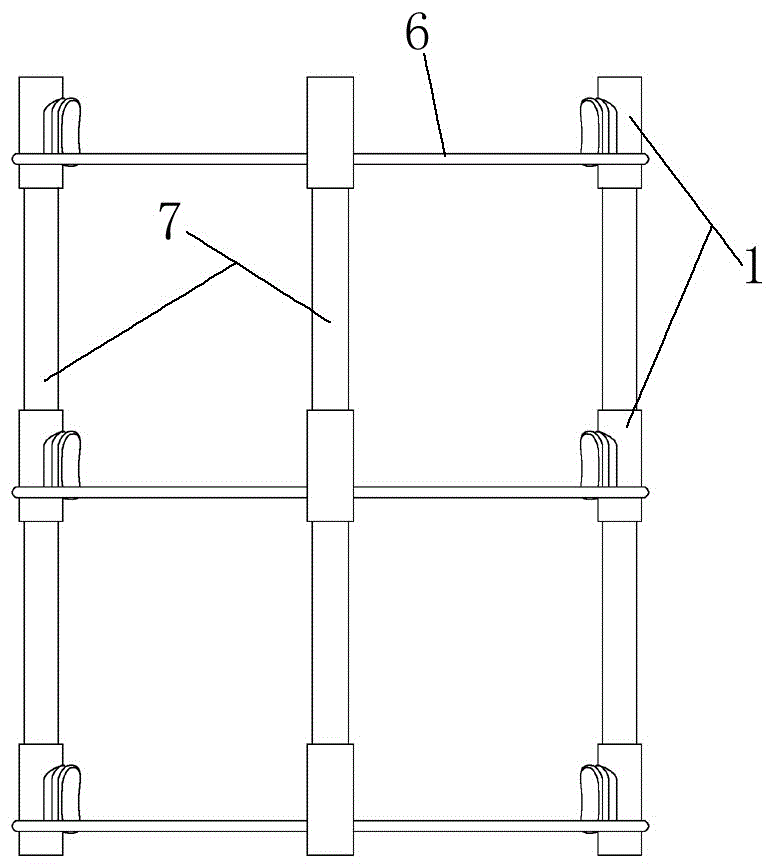

图2是本实用新型组装结构示意图。

图3是本实用新型连接构件的示意图。

图4是图3的俯视示意图。

图5是图4所示A-A剖视结构图。

图6是图4所示B-B剖视结构图。

图7、图8、图9是演示层架卡接口卡接进连接构件的卡接槽中示意图。

图中，1连接构件，2卡接槽，3上连接孔，4下连接孔，5卡接口，6层架，7支柱。

具体实施方式

如图所示，一种不锈钢简易组装的搁物层架，层架6通过连接构件1与支柱7连接，所述连接构件1设有上连接孔3和下连接孔4，连接构件1侧面设有卡接槽2，层架设有由条形不锈钢条弯折而成卡接口5，卡接口与连接构件1的卡接槽2相卡架接，支柱7插接在上连接孔3和下连接孔4中。

装配时，首先是将不锈钢层架6与连接构件1的连接，如图7-8，按图中箭头方向按压将卡接口5分别卡接在卡接槽2中，然后将支柱7插接在连接构件1的上连接孔3或下连接孔4中，依此连接方式，可根据实际需要组装成多层形式的搁物层架。

显然，搁物层架的组装可以有多层形式，但是，根据本实用新型的内容所作出的其它方案也理应落入本实用新型保护范围，具体应由权利要求来限定。
