一种自动旋转台的制作方法

本实用新型涉及一种旋转台，特别涉及一种自动旋转台。

背景技术：

现在生活中经常在餐桌使用旋转台，食物放在旋转台上，随着旋转台的转动，可以让桌子周围的人都能在近距离取得台上的任何一种食物、杯子等。但现在所用的旋转台都是手动拨动支承台旋转，支承台转动不灵活时需用力较大，且用手推动支承台时因受力不均匀而容易导致支承台运行不稳，从而台上物品也随之晃动，会导致汤水、食品等洒出。

技术实现要素：

为解决上述问题，本实用新型提供了一种自动旋转台，可实现旋转台平衡旋转，保证台上物品在旋转过程中平稳。

本实用新型提供的技术方案为：一种自动旋转台，包括：大螺母、底盘、底座、平面轴承及支承台；底座通过大螺母固定在底盘上，平面轴承设置在底座上，支承台设置在平面轴承上；其特征在于：还包括电机、电磁离合器、小齿轮与设置在支承台下部的大齿轮；小齿轮设置在电磁离合器上面，与大齿轮通过齿连接；电磁离合器通过下部设置的齿轮与电机连接在一起；电机固定在底盘上。

本实用新型的有益效果在于，由电机通过电磁离合器实现支承台的自动旋转，可保证支承台旋转的稳定性，并可实现支承台自动与手动旋转的方便转换。

附图说明

图1为本实用新型的剖视图。

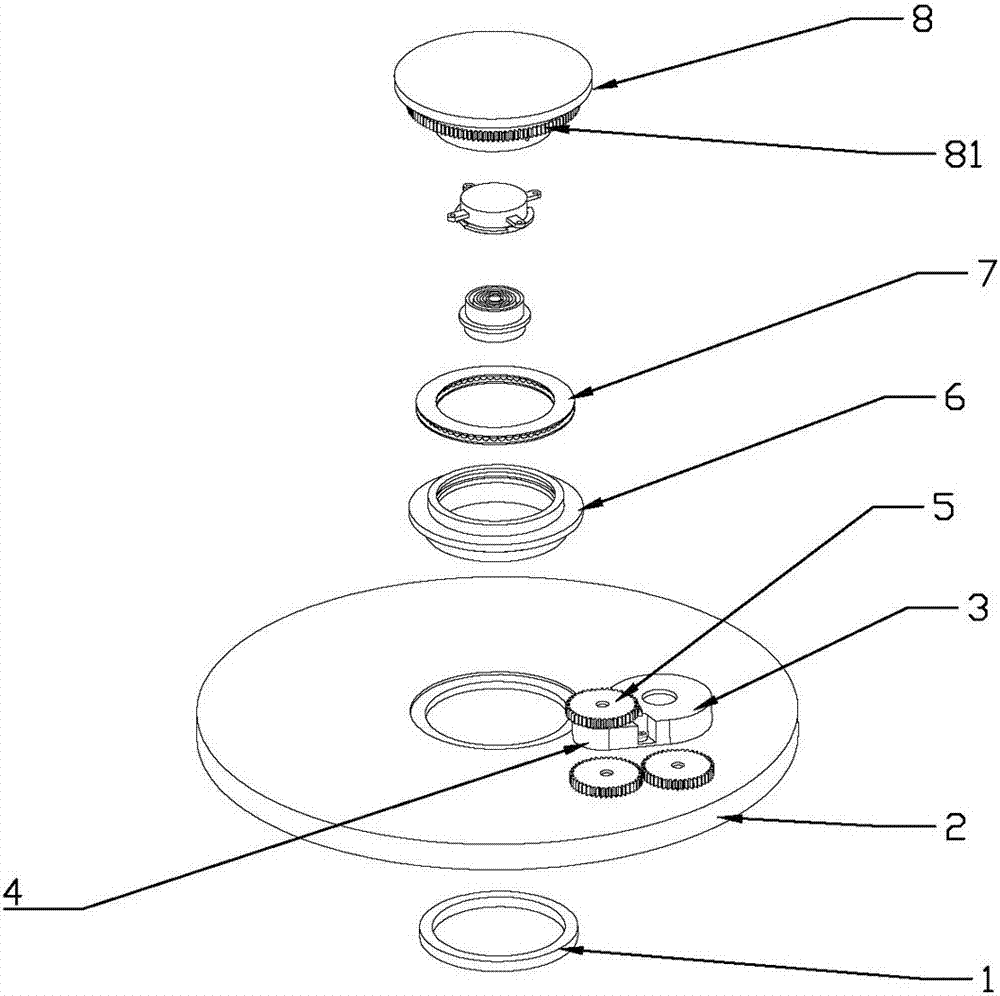

图2为本实用新型的分解图。

具体实施方式

如图1～2所示，本实用新型的自动旋转台，包括：大螺母1、底盘2、电机3、电磁离合器4、小齿轮5、底座6、平面轴承7、支承台8及设置在支承台下部的大齿轮81；底座6通过大螺母1固定在底盘2上；平面轴承7放置并贴合在底座6上面；支承台8放置在平面轴承7上，与平面轴承7贴合在一起，可以在平面轴承7上旋转；电机3固定在底盘2上；电磁离合器4下部固定有齿轮，所述齿轮与电机3的齿轮啮合在一起，被电机3驱动；小齿轮5设置在电磁离合器4的上部，与支承台8上固定设置的大齿轮81通过齿啮合连接。当自动旋转台通电使电机3运转时，电磁离合器4同时工作，电磁离合器4下部的齿轮把从电机3传递的动力通过电磁离合器4传递给小齿轮5，小齿轮5带动大齿轮81转动，即实现支承台8的转动。当不需要自动旋转时，只要不给自动旋转台通电，电磁离合器4即可把下部的齿轮与上部的小齿轮5之间的连接断开，这样，用手即可轻松拨动支承台8转动，而不会被电机3阻滞而引起额外的转动阻力。

上面结合附图对本实用新型的实施方式作了详细说明，但是本实用新型并不限于上述实施方式，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型的前提下做出各种变化。
