用于人体清洁装置的多级喷管驱动机构的制作方法

本实用新型涉及人体清洁装置领域，尤其涉及一种用于人体清洁装置的多级喷管驱动机构。

背景技术：

现有人体清洁装置中多级喷管的伸出或后退的驱动机构一般是由电机、齿轮组、齿条、或者由电机齿轮组、钢带组成。

电机、齿轮组、齿条方式中齿条为了获得足够的稳度一般都比较厚，因此弯曲度不能太大。

由电机齿轮组、钢带组成的由于使用了钢带相对结构比较复杂成本较高，而且传动效率低，容易产生噪音。

因此，有必要设计一种结构简单、体积小、传动效率高、成本低的用于人体清洁装置的多级喷管驱动机构。

技术实现要素：

本实用新型的目的在于克服现有技术的不足，提供一种结构简单、体积小、传动效率高、成本低的用于人体清洁装置的多级喷管驱动机构。

本实用新型的技术方案提供一种用于人体清洁装置的多级喷管驱动机构，包括电机、牙轮和塑料带；

所述电机用于驱动所述牙轮转动；

所述牙轮上沿圆周方向设有多个均匀间隔向外凸起的齿部；

所述塑料带为扁平长条形，所述塑料带上开设有多个齿孔，所述牙轮转动时，所述齿部作用于所述齿孔用于带动所述塑料带前进或后退，所述塑料带能够带动喷管伸缩。

进一步地，所述齿孔为方形孔。

进一步地，还包括与所述牙轮啮合的齿轮，所述齿轮套设在所述电机的输出轴上，所述输出轴驱动所述齿轮转动，所述齿轮驱动所述牙轮转动。

进一步地，多个齿孔沿所述塑料带的长度方向，均匀间隔布置。

进一步地，所述塑料带的前端设有安装孔，所述安装孔用于连接所述喷管。

进一步地，所述安装孔有两个，两个所述安装孔沿所述塑料带的长度方向布置。

进一步地，所述多级喷管驱动机构还包括壳体，所述壳体中还设有隔离带，所述隔离带将所述壳体划为第一收容槽和第二收容槽，所述第一收容槽用于收容所述牙轮，当所述塑料带后退时，所述塑料带收容到所述第二收容槽中。

进一步地，所述壳体的横截面为圆形，所述隔离带为弧形，所述第一收容槽位于所述隔离带凹陷的一侧，所述第二收容槽位于所述隔离带凸起的一侧。

采用上述技术方案后，具有如下有益效果：

当牙轮转动时，一侧齿部不断插入到齿孔中、另外一侧齿部不断脱离齿孔，牙轮带动塑料带前进或后退，塑料带再带动喷管伸缩。与现有技术相比，本实用新型的结构简单、体积小、传动效率高、成本低。

附图说明

参见附图，本实用新型的公开内容将变得更易理解。应当理解：这些附图仅仅用于说明的目的，而并非意在对本实用新型的保护范围构成限制。图中：

图1是本实用新型一实施例中用于人体清洁装置的多级喷管驱动机构的剖视图；

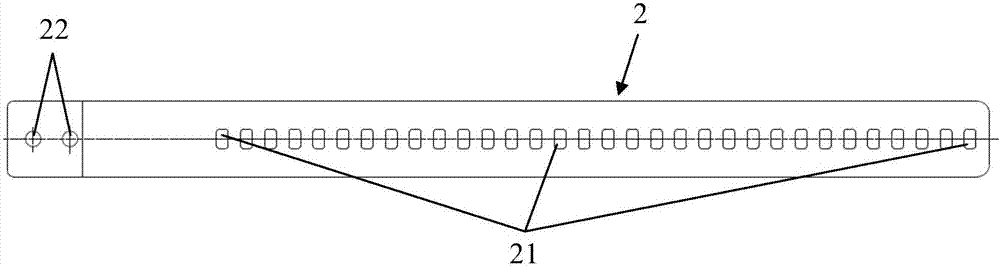

图2是本实用新型一实施例中用于人体清洁装置的多级喷管驱动机构中塑料带的结构示意图；

图3是本实用新型一实施例中用于人体清洁装置的多级喷管驱动机构的局部结构示意图。

附图标记对照表：

1-牙轮 2-塑料带 3-齿轮

4-输出轴 5-壳体 11-齿部

21-齿孔 22-安装孔 A-喷管

51-隔离带 52-第一收容槽 53-第二收容槽

具体实施方式

下面结合附图来进一步说明本实用新型的具体实施方式。

容易理解，根据本实用新型的技术方案，在不变更本实用新型实质精神下，本领域的一般技术人员可相互替换的多种结构方式以及实现方式。因此，以下具体实施方式以及附图仅是对本实用新型的技术方案的示例性说明，而不应当视为本实用新型的全部或视为对实用新型技术方案的限定或限制。

在本说明书中提到或者可能提到的上、下、左、右、前、后、正面、背面、顶部、底部等方位用语是相对于各附图中所示的构造进行定义的，它们是相对的概念，因此有可能会根据其所处不同位置、不同使用状态而进行相应地变化。所以，也不应当将这些或者其他的方位用语解释为限制性用语。

如图1-2所示，用于人体清洁装置的多级喷管驱动机构，包括电机(图未示)、牙轮1和塑料带2；电机用于驱动牙轮1转动；牙轮1上沿圆周方向设有多个均匀间隔向外凸起的齿部11；塑料带2为扁平长条形，塑料带2上开设有多个齿孔21，牙轮1转动时，齿部11作用于齿孔21用于带动塑料带2前进或后退，塑料带2能够带动喷管A伸缩。

其中，牙轮1的主体为圆形，齿部11均匀、间隔沿主体的圆周方向布置。齿部11与塑料带2上的齿孔21配合，正好能够插入到齿孔21中。齿孔21在塑料带2上也是均匀、间隔分布。塑料带2具有一定的韧性，呈扁平的薄片状。

本实施例中，当牙轮1正转(图1中沿顺时针方向转动)时，牙轮1左侧的齿部11逐个插入齿孔21中，牙轮1右侧的齿部11逐个退出齿孔21，牙轮1带动塑料带2后退，塑料带2的前端带动喷管A缩回。当牙轮1反转时(图1中沿逆时针方向转动)，牙轮1左侧的齿部11逐个退出齿孔21，牙轮1右侧的齿部11逐个插入齿孔21中，牙轮1带动塑料带2前进，塑料带2的前端带动喷管A伸出。

上面所说的“正转”、“反转”、“顺时针”和“逆时针”是根据图1所示的方位来说明的。从不同的方位观察，牙轮转动的方向会有所不同。

本实用新型中的多级喷管驱动机构由于采用了牙轮和塑料带来带动喷管，与现有技术相比，其结构简单、体积小、传动效率高、成本低。

本实施例中，如图2所示，齿孔21为方形孔。

较佳地，为了配合齿部11的形状，齿孔21还可以设计成圆形、椭圆形，或其他形状。

可选地，如图1所示，多级喷管驱动机构还包括与牙轮1啮合的齿轮3，齿轮3套设在电机的输出轴4上，输出轴4驱动齿轮3转动，齿轮3驱动牙轮1转动。

齿轮3的直径小于牙轮1的直径，齿轮3起到传动的作用。

较佳地，在电机与牙轮1之间还可以通过齿轮组或其他的传动件来进行传动。

本实施例中，如图2所示，多个齿孔21沿塑料带2的长度方向，均匀间隔布置。

塑料带2上齿孔21的数量和总体长度，根据喷管的伸缩长度来设定。

本实施例中，如图2所示，塑料带2的前端端设有安装孔22，安装孔22用于连接喷管A。

喷管A对应安装孔22的位置也设有安装部，通过插入螺栓或螺钉来连接喷管A和塑料带2。

较佳地，安装孔22有两个，两个安装孔22沿塑料带2的长度方向布置。

两个安装孔22便于沿长度方向固定塑料带2，使塑料带2的长度方向与喷管A的轴线方向保持水平，增加连接的稳定性。

本实施例中，如图3所示，多级喷管驱动机构还包括壳体5，壳体5中还设有隔离带51，隔离带51将壳体5划为第一收容槽52和第二收容槽53，第一收容槽52用于收容牙轮1，当塑料带2后退时，塑料带2收容到第二收容槽52中。壳体5的横截面为圆形，隔离带51为弧形，第一收容槽52位于隔离带51凹陷的一侧，第二收容槽53位于隔离带51凸起的一侧。

其中，第二收容槽53为塑料带2的收容槽。当塑料带2前进时，塑料带2的后半段从第二收容槽53中伸出；当塑料带2后退时，塑料带2的后半段又缩回到第二收容槽53中。

隔离带51用于隔离牙轮1和塑料带2，防止牙轮1和塑料带2在非作用的部位发生干涉。

较佳地，电机采用步进电机，能够精确控制电机的转动，从而精确控制塑料带2前进或后退的长度，最终精确控制喷管A的伸缩长度。

以上所述的仅是本实用新型的原理和较佳的实施例。应当指出，对于本领域的普通技术人员来说，在本实用新型原理的基础上，还可以做出若干其它变型，也应视为本实用新型的保护范围。
