一种多功能电热炉的制作方法

本实用新型属于厨房炊具领域，涉及一种多功能电热炉。

背景技术：

现如今，人们对饮食的要求越来越高，火锅、烧烤在一起吃也很普遍。但是目前火锅和烧烤用具大多还是分开制作，很少有火锅烧烤一体的锅具。现有的火锅烧烤装置不能很好的排出烧烤产生的油烟，不具备同时烤串、温酒功能。本作品将火锅烧烤置于一体锅具上制作，可以同时涮火锅、煎烤和烤串以及温酒。

技术实现要素：

本实用新型要解决的技术问题是提供一种同时进行烧烤、加热火锅、温酒的多功能电热炉，简化结构，降低使用者的成本，方便使用者。

为了实现上述目的，本实用新型采取的技术方案为：

所述多功能电热炉，包括炉体、设在炉体中的加热层、与加热层相连的电气控制装置和设在所述加热层上面的烧烤盘，所述烧烤盘上面设有火锅锅体和可拆卸安装在所述火锅锅体侧面的温酒器具，所述火锅锅体内设有隔板。

所述加热层下方设有烧烤网，所述烧烤网下方设有集油托盘，所述烧烤网和所述集油托盘可拆卸地安装在所述炉体中。

所述炉体在设有所述烧烤网部分的一侧设有抽风口，所述抽风口可拆卸安装有抽风机。

所述电气控制装置设有依次相连的电源线、开关、漏电保护器和温度调节电路，所述温度调节电路与所述加热层中的电热丝相连。

采用上述技术方案，可以同时在烧烤盘中进行烧烤，使用火锅锅体吃火锅并利用温酒器具加热酒和饮料。是一种功能齐全、使用方便、便于清洁的多功能电热炉

附图说明

图1为本实用新型的结构示意图；

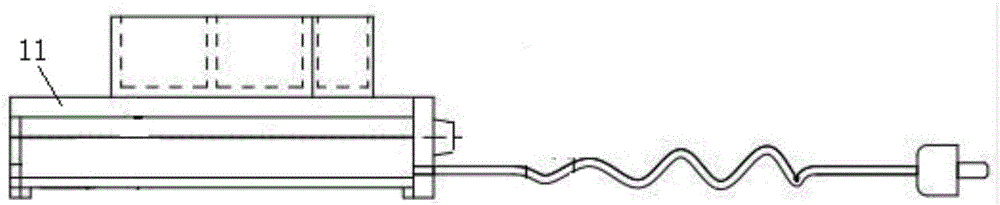

图2为本实用新型的主视图；

图3为本实用新型的左视图；

图4为本实用新型的俯视图。

图中的标记为：

1、加热层，2、固定板，3、抽风口，4、集油托盘，5、电源线，6、温度调节旋钮，7、温酒器具，8、火锅锅体，9、电气控制装置，10、烧烤网，11、烧烤盘。

具体实施方式

下面对照附图，通过对实施例的描述，对本实用新型具体实施方式作进一步详细的说明，以帮助本领域的技术人员对本实用新型发明构思、技术方案有更完整、准确和深入的理解。

如图1至图4所示，本实用新型提供了一种多功能电热炉，所述多功能电热炉，包括炉体、设在炉体中的加热层1、与加热层1相连的电气控制装置9和设在加热层1上面的烧烤盘11。加热层1内均匀铺设有两层电热丝。烧烤盘11上设有能与火锅锅体8配合的凹槽，火锅锅体8安装在凹槽处，在火锅锅体8侧面可拆卸安装有温酒器具7。火锅锅体8内设有隔板，为鸳鸯火锅。

加热层1下方设有烧烤网10，用于烤串。烧烤网10下方设有集油托盘4，通过炉体支脚处的固定板2安装，用于接烧烤滴下的油。烧烤网10和集油托盘4可拆卸地安装在炉体中，便于拆卸、更换、清洗。炉体在设有烧烤网10部分的一侧设有40mm*100mm的抽风口3，该抽风口3可拆卸安装有抽风机，用于排油烟，不使用时通过封板将抽风口3封闭。

所述电气控制装置9设有依次相连的电源线5、开关、漏电保护器和温度调节电路，所述温度调节电路与所述加热层1中的电热丝相连。电气控制装置9外侧有温度调节旋钮6以及露出的带插头的电源线5。

该电热炉各部件边角处有倒角，以防割伤。加工的材料如下：火锅为1mm不锈钢材料；烧烤盘11为1.5mm不锈钢材料，涂有不沾油材料；托盘为0.6mm不锈钢材料、侧方与桌面接触的为1.5mm不锈钢材料。

本实用新型功能全，可同时实现烧烤、涮火锅、温酒的功能，其中烧烤部分既能煎烤又可以烤串；火锅、温酒器具7、烧烤网10、托盘都可以拆卸，可根据实际需求使用，便于清洗；侧面预留抽风口3，可根据需要安装排油烟装置。

上面结合附图对本实用新型进行了示例性描述，显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型方法构思和技术方案进行的各种非实质性的改进，或未经改进将本实用新型构思和技术方案直接应用于其它场合的，均在本实用新型保护范围之内。
