平底锅的制作方法

本实用新型涉及一种厨房用具，特别是涉及一种平底锅。

背景技术：

锅具是用于烹煮食物或烧水的各种器具，如电饭煲、炒锅、电压力锅、平底锅等，且近年来随着人们生活水平的提高，锅具的结构和功能也越来越丰富，以满足人们对烹饪多种不同食物的要求。锅具按材质可分为不锈钢锅、铁锅、铝锅、砂锅、不粘锅、复合材质锅等。锅具设有长柄，长柄外周通过硅胶包裹，起到隔热的作用，然而硅胶直接包裹在长柄外圈，隔热效果较差，手指容易被烫伤。

中国实用新型专利CN201220093651.6说明书中公开了一种带防烫手柄的锅，包括锅身本体和对称设在所述锅身本体上的一对手柄，所述手柄的两端分别插设在一个挡火圈内，并挡火圈与手柄间填充有硅胶，所述挡火圈固定在所述锅身本体上。该锅通过将手柄插设在挡火圈内，而不直接与锅身本体接触，并且挡火圈与手柄间设有隔热硅胶，但是当使用长手柄时，手柄与锅身的接触不可靠，影响使用。

技术实现要素：

鉴于以上所述现有技术的缺点，本实用新型要解决的技术问题在于提供一种平底锅，所述平底锅的手柄隔热效果较好。

为实现上述目的，本实用新型提供一种平底锅，包括锅体和设在锅体开口处的锅盖，所述锅盖的顶面设有盖柄，所述锅体的侧壁设有一长手柄，所述长手柄包括依次设置的连接部、隔热部和固定部，所述连接部与所述锅体固定连接，所述隔热部位于所述连接部和所述固定部之间，所述连接部、隔热部和固定部通过螺栓固定连接。

优选地，所述连接部呈Y形，所述连接部的第一分支和第二分支分别与所述锅体连接，所述连接部的第三分支与所述隔热部固定连接。

优选地，所述螺栓依次穿过所述连接部、隔热部和固定部并通过螺母固定。

优选地，所述隔热部包括胶木层和包裹在所述胶木层外周的硅胶层。

优选地，所述胶木层和所述连接部之间留有间隙。

优选地，所述长手柄向上倾斜，倾斜角度为α，5°≤α≤25°。

优选地，所述倾斜角度α为10°。

优选地，所述固定部上设有悬挂孔。

如上所述，本实用新型涉及的平底锅，具有以下有益效果：结构简单，设计新颖，通过设置三段式的长手柄，长手柄上设置隔热部，使所述长手柄的隔热效果较好。

附图说明

图1为本实用新型的结构示意图。

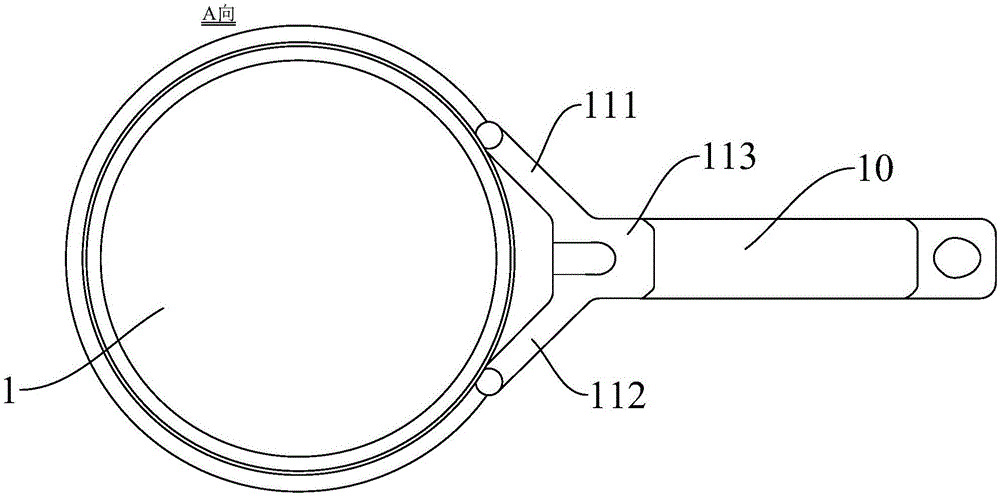

图2为图1的A向示意图。

图3为长手柄的结构示意图。

图4为图3的俯视图。

图5为图3的侧视图。

图6为锅盖的结构示意图。

图7为图6的俯视图。

元件标号说明

1 锅体

10 长手柄

11 连接部

111 第一分支

112 第二分支

113 第三分支

12 隔热部

121 胶木层

122 硅胶层

13 固定部

131 悬挂孔

14 刻度

2 锅盖

21 盖柄

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

如图1至图7所示，本实用新型提供一种平底锅，包括锅体1和设在锅体1开口处的锅盖2，所述锅盖2的顶面设有盖柄21，所述锅体1的侧壁设有一长手柄10，所述长手柄10包括依次设置的连接部11、隔热部12和固定部13，所述连接部11与所述锅体1固定连接，所述连接部11一般通过螺丝直接固定在所述锅体1上，所述隔热部12位于所述连接部11和所述固定部13之间，所述连接部11、隔热部12和固定部13通过螺栓3固定连接。

如图3至图5所示，优选地，所述连接部11呈Y形，所述连接部11的第一分支111和第二分支112分别与所述锅体1连接，一般通过螺丝与所述锅体1相连，便于拆卸，也可以直接铆接在所述锅体1上，所述连接部11的第三分支113与所述隔热部12固定连接。优选地，所述螺栓3依次穿过所述连接部11、隔热部12和固定部13并通过螺母固定在一起，所述连接部11通常采用不锈钢制成。如图3至图5所示，优选地，所述隔热部12包括胶木层121和包裹在所述胶木层121外周的硅胶层122，胶木层121可以减少热量的传递，优选地，所述胶木层121和所述连接部11之间留有间隙，进一步降低了热量的传递，使所述隔热部12的隔热效果更好，所述胶木层121和所述连接部11之间的间隙一般为0.1mm-0.3mm。优选地，所述长手柄10向上倾斜，倾斜角度为α，5°≤α≤25°，所述倾斜角度α优选为10°，便于使用人员取放。优选地，所述固定部13上设有悬挂孔131，方便悬挂所述平底锅。优选地，所述锅体1的内壁上设有刻度，便于使用人员知道水位。优选地，所述长手柄10上设有置筷槽，所述置筷槽的形状与筷子的形状相适配，开设在所述隔热部12上，便于临时放置所述筷子

如图6和图7所示，优选地，所述锅盖2的边缘包覆有密封层23，所述密封层23上设有抵靠部231，便于所述锅盖2放置在所述锅体1上，所述密封层23上一般由硅胶制成，所述锅盖2上还设有透气孔22，便于锅内热气逸散。

综上所述，本实用新型有效克服了现有技术中的种种缺点而具高度产业利用价值。
