烹饪器具的制作方法

本实用新型涉及烹饪器具，具体而言，涉及一种烹饪器具的内锅支撑方式的改进。

背景技术：

在现有技术中，电压力锅通过发热盘加热或者通过IH加热。发热盘结构能够承受内锅的压力，而IH结构的线圈盘需要同内锅保持一定距离，不能承压。

一部分电压力锅的内锅具有把手，该类电压力锅通过锅盖扣住内锅，内锅的把手支撑在中板上，上压时，中板能够限制内锅下沉。该类电压力锅既可以通过发热盘加热，也可以通过IH加热。然而此结构对内锅厚度有要求，内锅需切牙，工艺复杂，成本较高。

还有一部分电压力锅的内锅不具有把手，该类电压力锅通过锅盖扣住保温罩，使得保温罩口部受力，但此结构的内锅上压后会下沉，需要发热盘来支撑内锅。

技术实现要素：

本实用新型的主要目的在于提供一种烹饪器具，以解决现有技术中的内锅不具有把手的电压力锅需要通过加热盘支撑内锅的问题。

为了实现上述目的，本实用新型提供了一种烹饪器具，包括：锅体，包括由外至内依次设置的外壳、保温罩及设置在保温罩内部的内锅，内锅用以盛放被烹饪食物，保温罩的口部抵顶支撑内锅的锅沿；锅盖，盖设在锅体上；加热装置，设置在外壳内并位于内锅的下方，加热装置与内锅之间具有预定距离。

应用本实用新型的技术方案，保温罩的口部对内锅的锅沿进行支撑，可以防止盛放被烹饪食物后或者加压后的内锅下沉。此种设置方式使得内锅与加热装置之间能够保持预定距离而不会相互接触，进而可以使用IH加热器等不能与内锅接触的加热装置对内锅进行加热。

进一步地，锅盖与保温罩之间设有锁扣结构，使内锅与锅盖之间能够承受高压烹饪。使得锅盖和锅体之间锁定稳定。

进一步地，保温罩的口部还设置有缺口，通过缺口能够将内锅从保温罩中取出。上述结构便于取锅。

进一步地，加热装置为IH加热器。IH加热器加热效果更好。

进一步地，保温罩的口部设置有多个锅牙，锅盖包括可转动的锁盖，锁盖上设置有多个与多个锅牙配合的盖牙，锅盖与保温罩之间的锁扣结构为相互扣合的盖牙和锅牙，缺口位于相邻的锅牙之间。使得锅盖和锅体之间锁定稳定，且缺口的设置不会影响锅牙强度。

进一步地，缺口为两个，两个缺口对称地设置。便于取锅，改善用户使用体验。

进一步地，相邻的两个锅牙之间沿保温罩的周向方向的间距与该两个锅牙之间的缺口沿保温罩的周向方向的长度相等。缺口尺寸大，便于取锅。

进一步地，内锅的底部呈球形或者平面形。内锅受热均匀。

进一步地，加热装置连接在保温罩上。连接稳定，容易装配。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1示出了根据本实用新型的烹饪器具的实施例的剖视示意图；

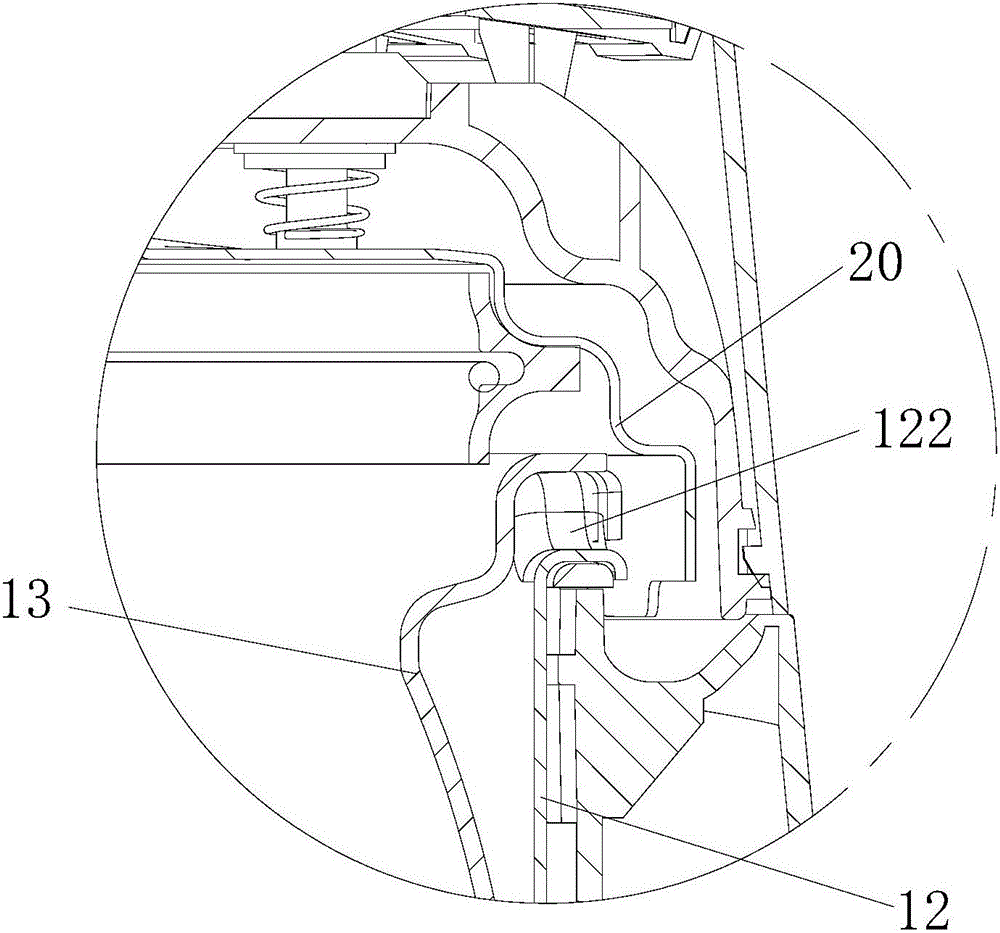

图2示出了图1中的烹饪器具的A处放大示意图；以及

图3示出了图1中的烹饪器具的保温罩的结构示意图。

其中，上述附图包括以下附图标记：

10、锅体；11、外壳；12、保温罩；121、锅牙；122、缺口；13、内锅；20、锅盖；30、加热装置。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

图1示出了根据本实用新型的烹饪器具的实施例的剖视示意图。如图1所示，本实施例的烹饪器具包括：锅体10、锅盖20及加热装置30。其中，锅体10包括由外至内依次设置的外壳11、保温罩12及设置在保温罩12内部的内锅13，内锅13用以盛放被烹饪食物，保温罩12的口部抵顶支撑内锅13的锅沿。锅盖20盖设在锅体10上。加热装置30设置在外壳11内并位于内锅13的下方，加热装置30与内锅13之间具有预定距离。

应用本实施例的技术方案，保温罩12的口部对内锅13的锅沿进行支撑，可以防止盛放被烹饪食物后或者加压后的内锅13下沉。此种设置方式使得内锅13与加热装置30之间能够保持预定距离而不会相互接触，进而可以使用IH加热器等不能与内锅接触的加热装置对内锅13进行加热。

在本实施例中，锅盖20与保温罩12之间设有锁扣结构，使内锅13与锅盖20之间能够承受高压烹饪。锅盖20与保温罩12之间设置锁扣结构，用户在烹饪的时候可以将锅盖20与保温罩12锁定，内锅13与锅盖20之间形成的内腔能够承受高压烹饪。

图2示出了图1中的A处放大示意图，图3示出了图1中的保温罩的结构示意图。如图2和图3所示，保温罩12的口部还设置有缺口122，用户可以通过缺口122将内锅13从保温罩12中取出，所以设置缺口122使得用户取锅方便。

具体地，由于采用了内锅13扣住保温罩12的方式，上压时，主要承压在保温罩12上，所以对内锅的厚度要求有所降低，且口部不需要切牙，降低材料、工艺成本。内锅13贴紧保温罩12，在上压时，内锅13不能向下移动，在保温罩12口部做向下凹的缺口122，便于取内锅。

在本实施例中，加热装置30为IH加热器。IH加热器采用电磁感应使内锅13自身发热，其全方位立体加热方式使得内锅13底部受热面积更大且产生细腻热对流。此外，IH加热器能让内锅13中的食物立体全方位均匀受热，用时短且味道更好。

如图3所示，保温罩12的口部设置有多个锅牙121，锅盖20包括可转动的锁盖，锁盖上设置有多个与多个锅牙121配合的盖牙，锅盖20与保温罩12之间的锁扣结构为相互扣合的盖牙和锅牙121，缺口122位于相邻的锅牙121之间。

具体地，当用户需要将锅盖20与锅体10锁定时，转动设置在锅盖20上的锁盖，锁盖上的盖牙会与保温罩12上的锅牙进行配合，从而实现了锅盖20与锅体10的锁定。同时，盖牙与锅牙的配合结构可以提高锅盖20和锅体10之间锁定的稳定性。

在本实施例中，缺口122位于相邻的锅牙121之间。此种设置方式不会影响锅牙121的强度。

如图3所示，缺口122为两个，两个缺口122对称地设置。两个缺口122对称设置更加便于用户进行取锅操作，同时改善用户的使用体验。作为本领域技术人员知道，在其他图中未示出的实施方式中，每相邻的两个锅牙121之间均设置有缺口122也是可行的。设置多个缺口可以使取锅位置不受限制，能够提高用户体验。

如图3所示，相邻的两个锅牙121之间沿保温罩12的周向方向的间距与该两个锅牙121之间的缺口122沿保温罩12的周向方向的长度相等。此种设置使得缺口122的尺寸较大，便于用户取锅，从而提高了用户的使用感受。

在本实施例中，内锅13的底部呈球形或者平面形。当内锅13的底部呈平面时，内锅13容易吸收加热装置30所提供热量，被烹饪的食物平摊在内锅13内，受热均匀。

如图1所示，加热装置30连接在保温罩12上。加热装置30连接在保温罩12上使得装配更加容易。

从以上的描述中，可以看出，本实用新型上述的实施例实现了如下技术效果：

保温罩的口部对内锅的锅沿进行支撑，可以防止盛放被烹饪食物后或者加压后的内锅下沉。此种设置方式使得内锅与加热装置之间能够保持预定距离而不会相互接触，进而可以使用IH加热器等不能与内锅接触的加热装置对内锅进行加热。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
