一种由多功能组合式连接件组成的婴儿床的制作方法

本实用新型涉及连接件领域，具体为一种由多功能组合式连接件组成的婴儿床。

背景技术：

婴儿床作为一个家庭迎接新生命的必需品，但是随着婴儿的逐渐长大，昂贵的婴儿床的寿命也最终告终，有些家庭将婴儿床作为盛物的东西，也有的家庭直接扔掉，导致婴儿床不能物尽其用。

专利号为“201320679086.6”公开了一种专利名为“多功能组合式儿童床”的专利，其能够将儿童床的左护栏和右护栏拆卸下来连接上支撑板，形成储物架或鞋架，但是该专利能够拆卸的仅仅为左护栏和右护栏拆，组合变化形式有限。

专利号为“201220443797.9”公开了一种专利名为“多功能婴儿床”的专利，其能够拆卸的零部件多，但是由于零部件种类少，限制了其变化的可能性，当有一个零部件出现损坏，则会更加限制其组合变化形式。

技术实现要素：

本实用新型的目的在于提供一种由多功能组合式连接件组成的婴儿床，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种由多功能组合式连接件组成的婴儿床，包括连接件a、连接件b、连接件c、连接件d、连接件e、连接件f、连接件g和连接件h；

所述的连接件a为矩形，连接件a的两个对立的长侧面上有两个圆孔a，另外两个对立的长侧面上有两个凸圆柱e，连接件a的两个底面上各有两个凸圆柱a；

所述的连接件b为矩形，连接件b的两个对立的长侧面上设置有两个圆孔b，并且两个圆孔b分别设置于长侧面的两端，连接件b的两个底面上各有两个凸圆柱b；

所述的连接件c为矩形，连接件c的两个底面在同一方向设置有凹槽a，连接件c的凹槽a之间的长侧面上设置有多个小孔a，小孔a之间间距5～30cm，连接件c上与小孔a相连的一个长侧面上设置有两个圆孔c，并且两个圆孔c分别设置于连接件c的长侧面两端，连接件c的两个底面上各有一个凸圆柱c；

所述的连接件d为矩形，连接件d的两个底面在同一方向设置有凹槽b，连接件d的凹槽b之间的长侧面上设置有多个小孔b，小孔b之间间距5～30cm，连接件d上与小孔b相连的一个长侧面上设置有两个圆孔d，并且两个圆孔d分别设置于连接件d的长侧面两端，连接件d的两个底面上各有一个凸圆柱d；

所述的连接件e为矩形，连接件e的两个底面上各有一个凸块；

所述的连接件f为圆柱形；

所述的连接件g为矩形，连接件g的两个对立的长侧面上设置有四个圆孔e, 连接件g的长侧面的两端各设置一个圆孔e，中间设置两个圆孔e；连接件g的另外两个长侧面中，一个长侧面设置有五个圆孔e，中间设置两个圆孔e，一端设置两个圆孔e，另一端设置一个圆孔e，另一个长侧面设置有六个圆孔e，中间设置两个圆孔e，一端设置三个圆孔e，另一端设置一个圆孔e；

所述的连接件h包括木板和固定块，所述的固定块设置于木板上，并且固定块的长度和木板的宽度相同，固定块设置于木板的反面，固定块与固定块之间的距离为5～20cm，所述的木板的长边上设置有多个圆孔f；

所述的圆孔a、圆孔b、圆孔e和圆孔f的尺寸相同，所述的凸圆柱a、凸圆柱b、凸圆柱c、凸圆柱d和凸圆柱e的尺寸与圆孔a、圆孔b、圆孔e和圆孔f相对应，并且凸圆柱a、凸圆柱b、凸圆柱c、凸圆柱d或凸圆柱e能够插入到圆孔a、圆孔b、圆孔e或圆孔f中；所述的凹槽a和凹槽b尺寸相同，并且与凸块的尺寸相对应，使凸块能够插入到凹槽a或凹槽b中；所述的小孔a和小孔b的尺寸与连接件f的截面圆的尺寸相对应，使连接件f能够插入到小孔a或小孔b中；

所述的一种由多功能组合式连接件组成的婴儿床中的多个连接件f的两端连接连接件c上的小孔a以及连接件d上的小孔b，连接件c的两端凹槽a和连接件d的两端凹槽b与连接件e上的凸块连接，连接件c的两个底面上的凸圆柱c与连接件g的一个长侧面上的圆孔e连接，连接件d的两个底面上的凸圆柱d与连接件g的另一个长侧面上的圆孔e连接，连接件b的两个底面上的凸圆柱b与连接件g上有两个圆孔e的一端连接，连接件a上的凸圆柱e与连接件c上的圆孔c连接，连接件h担在连接件a上；所述的一种由多功能组合式连接件组成的婴儿床不仅能够当做婴儿床，也能够通过拆卸零部件重新组装成其它装置。

优选的，所述的小孔a之间间距7～25cm；小孔b之间间距7～25cm。

优选的，所述的小孔a之间间距为10～20cm；小孔b之间间距为10～20cm。

优选的，所述的连接件c的凹槽a所在长侧面上设置有5～8个小孔a。

优选的，所述的连接件d的凹槽b所在长侧面上设置有10～13个小孔b。

优选的，所述的固定块之间的间距为8～15cm。

优选的，所述的连接件f包括三层，由内到外分别为本体、精油层和疏水透气膜，所述的精油层均匀附着于本体的侧表面，所述的疏水透气膜紧贴精油层。

优选的，所述的精油层中的精油采用薰衣草精油。

与现有技术相比，本实用新型的有益效果是：一、所述的一种由多功能组合式连接件组成的婴儿床的每一个零部件都可以拆卸下来并重新组装，变化形式多种多样，当有一个零部件出现损坏，也不会影响其组合变化形式；二、所述的一种由多功能组合式连接件组成的婴儿床中的连接件f设置有三层，分别为本体、精油层和疏水透气膜，精油层采用薰衣草的精油，能够提神醒脑，增强记忆，而且能够增强免疫力，去除异味，净化空气，还可以除虫，对婴儿很有好处，即使是拆卸组装成鞋架或书柜，也能起到很好地作用，疏水透气层紧贴精油层，能够防止精油层被其它物体磨掉，而且能够防止液体黏附于精油层，阻止其挥发出气体；三、所述的一种由多功能组合式连接件组成的婴儿床通过对固定块与固定块之间距离的限定，能够使连接件h能够承受更大的压力，固定块之间的间距为8～15cm在不影响正常使用的前提下能够承受的压力最大；四、所述的一种由多功能组合式连接件组成的婴儿床通过限制小孔a之间间距为6～15cm，小孔b之间间距为6～15cm，从而确定连接件f连接小孔a或小孔b之间的距离，当连接件f之间间距为6～15cm时，作为婴儿床可以起到防止婴儿肢体卡住，还能够方便透过连接件f与连接件f之间的空隙照看婴儿，作为鞋架或置物架或其他组合体，也能够在实用的基础上显得更加美观简洁大方。

附图说明

图1为本实用新型婴儿床的结构示意图；

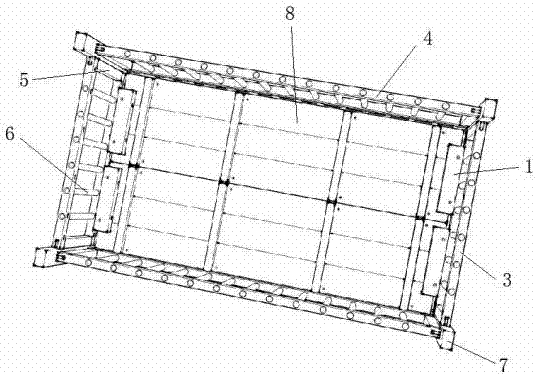

图2为本实用新型婴儿床的仰视图；

图3为本实用新型连接件a的结构示意图；

图4为本实用新型连接件b的结构示意图；

图5为本实用新型连接件c的结构示意图；

图6为本实用新型连接件d的结构示意图；

图7为本实用新型连接件e的结构示意图；

图8为本实用新型连接件f的结构示意图；

图9为本实用新型连接件g的三个面的结构示意图；

图10为本实用新型连接件g的三个面的结构示意图；

图11为本实用新型连接件h的反面结构示意图；

图12为本实用新型连接件h的正面结构示意图；

图13为本实用组合成置物架的结构示意图；

图14为本实用新型组合成鞋架的结构示意图。

图中：1、连接件a，2、连接件b，3、连接件c，4、连接件d，5、连接件e，6、连接件f，7、连接件g，8、连接件h，9、圆孔a，10、凸圆柱a，11、圆孔b，12、凸圆柱b，13、凹槽a，14、圆孔c，15、凸圆柱c，16、凹槽b，17、圆孔d，18、凸圆柱d，19、凸块，20、圆孔e，21、木板，22、固定块，23、圆孔f，24、本体，25、精油层，26、疏水透气膜，27、小孔a，28、小孔b，29、凸圆柱e。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1：

请参阅图1-12，本实用新型提供一种技术方案：一种由多功能组合式连接件组成的婴儿床，其特征在于：包括连接件a1、连接件b2、连接件c3、连接件d4、连接件e5、连接件f6、连接件g7和连接件h8；

连接件a1为矩形，连接件a1的两个对立的长侧面上有两个圆孔a9，另外两个对立的长侧面上有两个凸圆柱e29，连接件a1的两个底面上各有两个凸圆柱a10；

连接件b2为矩形，连接件b2的两个对立的长侧面上设置有两个圆孔b11，并且两个圆孔b11分别设置于长侧面的两端，连接件b2的两个底面上各有两个凸圆柱b12；

连接件c3为矩形，连接件c3的两个底面在同一方向设置有凹槽a13，连接件c3的凹槽a13之间的长侧面上设置有多个小孔a27，小孔a27之间间距5～30cm，连接件c3上与小孔a27相连的一个长侧面上设置有两个圆孔c14，并且两个圆孔c14分别设置于连接件c3的长侧面两端，连接件c3的两个底面上各有一个凸圆柱c15；

连接件d4为矩形，连接件d4的两个底面在同一方向设置有凹槽b16，连接件d4的凹槽b16之间的长侧面上设置有多个小孔b28，小孔b28之间间距5～30cm，连接件d4上与小孔b28相连的一个长侧面上设置有两个圆孔d17，并且两个圆孔d17分别设置于连接件d4的长侧面两端，连接件d4的两个底面上各有一个凸圆柱d18；

连接件e5为矩形，连接件e5的两个底面上各有一个凸块19；

连接件f6为圆柱形；

连接件g7为矩形，连接件g7的两个对立的长侧面上设置有四个圆孔e20, 连接件g7的长侧面的两端各设置一个圆孔e20，中间设置两个圆孔e20；连接件g7的另外两个长侧面中，一个长侧面设置有五个圆孔e20，中间设置两个圆孔e20，一端设置两个圆孔e20，另一端设置一个圆孔e20，另一个长侧面设置有六个圆孔e20，中间设置两个圆孔e20，一端设置三个圆孔e20，另一端设置一个圆孔e20；

连接件h8包括木板21和固定块22，固定块22设置于木板21上，并且固定块22的长度和木板21的宽度相同，固定块22设置于木板21的反面，固定块22与固定块22之间的距离为5～20cm，木板21的长边上设置有多个圆孔f23；

圆孔a9、圆孔b11、圆孔e20和圆孔f23的尺寸相同，凸圆柱a10、凸圆柱b12、凸圆柱c15、凸圆柱d18和凸圆柱e29的尺寸与圆孔a9、圆孔b11、圆孔e20和圆孔f23相对应，并且凸圆柱a10、凸圆柱b12、凸圆柱c15、凸圆柱d18或凸圆柱e29能够插入到圆孔a9、圆孔b11、圆孔e20或圆孔f23中；凹槽a13和凹槽b16尺寸相同，并且与凸块19的尺寸相对应，使凸块19能够插入到凹槽a13或凹槽b16中；小孔a27和小孔b28的尺寸与连接件f6的截面圆的尺寸相对应，使连接件f6能够插入到小孔a27或小孔b28中；

一种由多功能组合式连接件组成的婴儿床中的多个连接件f6的两端连接连接件c3上的小孔a27以及连接件d4上的小孔b28，连接件c3的两端凹槽a13和连接件d4的两端凹槽b16与连接件e5上的凸块19连接，连接件c3的两个底面上的凸圆柱c15与连接件g7的一个长侧面上的圆孔e20连接，连接件d4的两个底面上的凸圆柱d18与连接件g7的另一个长侧面上的圆孔e20连接，连接件b2的两个底面上的凸圆柱b12与连接件g7上有两个圆孔e20的一端连接，连接件a1上的凸圆柱e29与连接件c3上的圆孔c14连接，连接件h8担在连接件a1上。

小孔a27之间间距7～25cm；小孔b28之间间距7～25cm；小孔a27之间间距为10～20cm；小孔b28之间间距为10～20cm；连接件c3的凹槽a13所在长侧面上设置有5～8个小孔a27；连接件d4的凹槽b16所在长侧面上设置有10～13个小孔b28；固定块22之间的间距为8～15cm；连接件f6包括三层，由内到外分别为本体24、精油层25和疏水透气膜26，精油层25均匀附着于本体24的侧表面，疏水透气膜26紧贴精油层25；精油层25中的精油采用薰衣草精油，薰衣草精油在本体24上刷了一层，薰衣草精油在本体24上的粘附力大于重力，使之不会因为重力的原因而下落，此外，由于薰衣草精油只是在本体24上刷了一层，所以不会因为在组装的时候造成连接件f6的外表面变形。

实施例2：

请参阅图6-8、图11和图12，本实用新型提供一种技术方案：一种由多功能组合式连接件组成的婴儿床，其特征在于：包括连接件a1、连接件b2、连接件c3、连接件d4、连接件e5、连接件f6、连接件g7和连接件h8；

连接件a1为矩形，连接件a1的两个对立的长侧面上有两个圆孔a9，另外两个对立的长侧面上有两个凸圆柱e29，连接件a1的两个底面上各有两个凸圆柱a10；

连接件b2为矩形，连接件b2的两个对立的长侧面上设置有两个圆孔b11，并且两个圆孔b11分别设置于长侧面的两端，连接件b2的两个底面上各有两个凸圆柱b12；

连接件c3为矩形，连接件c3的两个底面在同一方向设置有凹槽a13，连接件c3的凹槽a13之间的长侧面上设置有多个小孔a27，小孔a27之间间距5～30cm，连接件c3上与小孔a27相连的一个长侧面上设置有两个圆孔c14，并且两个圆孔c14分别设置于连接件c3的长侧面两端，连接件c3的两个底面上各有一个凸圆柱c15；

连接件d4为矩形，连接件d4的两个底面在同一方向设置有凹槽b16，连接件d4的凹槽b16之间的长侧面上设置有多个小孔b28，小孔b28之间间距5～30cm，连接件d4上与小孔b28相连的一个长侧面上设置有两个圆孔d17，并且两个圆孔d17分别设置于连接件d4的长侧面两端，连接件d4的两个底面上各有一个凸圆柱d18；

连接件e5为矩形，连接件e5的两个底面上各有一个凸块19；

连接件f6为圆柱形；

连接件g7为矩形，连接件g7的两个对立的长侧面上设置有四个圆孔e20, 连接件g7的长侧面的两端各设置一个圆孔e20，中间设置两个圆孔e20；连接件g7的另外两个长侧面中，一个长侧面设置有五个圆孔e20，中间设置两个圆孔e20，一端设置两个圆孔e20，另一端设置一个圆孔e20，另一个长侧面设置有六个圆孔e20，中间设置两个圆孔e20，一端设置三个圆孔e20，另一端设置一个圆孔e20；

连接件h8包括木板21和固定块22，固定块22设置于木板21上，并且固定块22的长度和木板21的宽度相同，固定块22设置于木板21的反面，固定块22与固定块22之间的距离为5～20cm，木板21的长边上设置有多个圆孔f23；

圆孔a9、圆孔b11、圆孔e20和圆孔f23的尺寸相同，凸圆柱a10、凸圆柱b12、凸圆柱c15、凸圆柱d18和凸圆柱e29的尺寸与圆孔a9、圆孔b11、圆孔e20和圆孔f23相对应，并且凸圆柱a10、凸圆柱b12、凸圆柱c15、凸圆柱d18或凸圆柱e29能够插入到圆孔a9、圆孔b11、圆孔e20或圆孔f23中；凹槽a13和凹槽b16尺寸相同，并且与凸块19的尺寸相对应，使凸块19能够插入到凹槽a13或凹槽b16中；小孔a27和小孔b28的尺寸与连接件f6的截面圆的尺寸相对应，使连接件f6能够插入到小孔a27或小孔b28中；

一种由多功能组合式连接件组成的婴儿床中的多个连接件f6的两端连接连接件c3上的小孔a27以及连接件d4上的小孔b28，连接件c3的两端凹槽a13和连接件d4的两端凹槽b16与连接件e5上的凸块19连接，连接件c3的两个底面上的凸圆柱c15与连接件g7的一个长侧面上的圆孔e20连接，连接件d4的两个底面上的凸圆柱d18与连接件g7的另一个长侧面上的圆孔e20连接，连接件b2的两个底面上的凸圆柱b12与连接件g7上有两个圆孔e20的一端连接，连接件a1上的凸圆柱e29与连接件c3上的圆孔c14连接，连接件h8担在连接件a1上。

小孔a27之间间距7～25cm；小孔b28之间间距7～25cm；小孔a27之间间距为10～20cm；小孔b28之间间距为10～20cm；连接件c3的凹槽a13所在长侧面上设置有5～8个小孔a27；连接件d4的凹槽b16所在长侧面上设置有10～13个小孔b28；固定块22之间的间距为8～15cm；连接件f6包括三层，由内到外分别为本体24、精油层25和疏水透气膜26，精油层25均匀附着于本体24的侧表面，疏水透气膜26紧贴精油层25；精油层25中的精油采用薰衣草精油，薰衣草精油在本体24上刷了一层，薰衣草精油在本体24上的粘附力大于重力，使之不会因为重力的原因而下落，此外，由于薰衣草精油只是在本体24上刷了一层，所以不会因为在组装的时候造成连接件f6的外表面变形。

将10个连接件f6连接上连接件d4上的小孔b28，小孔b28与小孔b28之间间距的距离为20cm，再将连接件e5两端的凸块19连接上连接件d4，最后将组合后的框架担在两个连接件h的反面上的固定块22上，置物架就组合好了。

实施例3：

请参阅图3、图5和图7-10，本实用新型提供一种技术方案：一种由多功能组合式连接件组成的婴儿床，其特征在于：包括连接件a1、连接件b2、连接件c3、连接件d4、连接件e5、连接件f6、连接件g7和连接件h8；

连接件a1为矩形，连接件a1的两个对立的长侧面上有两个圆孔a9，另外两个对立的长侧面上有两个凸圆柱e29，连接件a1的两个底面上各有两个凸圆柱a10；

连接件b2为矩形，连接件b2的两个对立的长侧面上设置有两个圆孔b11，并且两个圆孔b11分别设置于长侧面的两端，连接件b2的两个底面上各有两个凸圆柱b12；

连接件c3为矩形，连接件c3的两个底面在同一方向设置有凹槽a13，连接件c3的凹槽a13之间的长侧面上设置有多个小孔a27，小孔a27之间间距5～30cm，连接件c3上与小孔a27相连的一个长侧面上设置有两个圆孔c14，并且两个圆孔c14分别设置于连接件c3的长侧面两端，连接件c3的两个底面上各有一个凸圆柱c15；

连接件d4为矩形，连接件d4的两个底面在同一方向设置有凹槽b16，连接件d4的凹槽b16之间的长侧面上设置有多个小孔b28，小孔b28之间间距5～30cm，连接件d4上与小孔b28相连的一个长侧面上设置有两个圆孔d17，并且两个圆孔d17分别设置于连接件d4的长侧面两端，连接件d4的两个底面上各有一个凸圆柱d18；

连接件e5为矩形，连接件e5的两个底面上各有一个凸块19；

连接件f6为圆柱形；

连接件g7为矩形，连接件g7的两个对立的长侧面上设置有四个圆孔e20, 连接件g7的长侧面的两端各设置一个圆孔e20，中间设置两个圆孔e20；连接件g7的另外两个长侧面中，一个长侧面设置有五个圆孔e20，中间设置两个圆孔e20，一端设置两个圆孔e20，另一端设置一个圆孔e20，另一个长侧面设置有六个圆孔e20，中间设置两个圆孔e20，一端设置三个圆孔e20，另一端设置一个圆孔e20；

连接件h8包括木板21和固定块22，固定块22设置于木板21上，并且固定块22的长度和木板21的宽度相同，固定块22设置于木板21的反面，固定块22与固定块22之间的距离为5～20cm，木板21的长边上设置有多个圆孔f23；

圆孔a9、圆孔b11、圆孔e20和圆孔f23的尺寸相同，凸圆柱a10、凸圆柱b12、凸圆柱c15、凸圆柱d18和凸圆柱e29的尺寸与圆孔a9、圆孔b11、圆孔e20和圆孔f23相对应，并且凸圆柱a10、凸圆柱b12、凸圆柱c15、凸圆柱d18或凸圆柱e29能够插入到圆孔a9、圆孔b11、圆孔e20或圆孔f23中；凹槽a13和凹槽b16尺寸相同，并且与凸块19的尺寸相对应，使凸块19能够插入到凹槽a13或凹槽b16中；小孔a27和小孔b28的尺寸与连接件f6的截面圆的尺寸相对应，使连接件f6能够插入到小孔a27或小孔b28中；

一种由多功能组合式连接件组成的婴儿床中的多个连接件f6的两端连接连接件c3上的小孔a27以及连接件d4上的小孔b28，连接件c3的两端凹槽a13和连接件d4的两端凹槽b16与连接件e5上的凸块19连接，连接件c3的两个底面上的凸圆柱c15与连接件g7的一个长侧面上的圆孔e20连接，连接件d4的两个底面上的凸圆柱d18与连接件g7的另一个长侧面上的圆孔e20连接，连接件b2的两个底面上的凸圆柱b12与连接件g7上有两个圆孔e20的一端连接，连接件a1上的凸圆柱e29与连接件c3上的圆孔c14连接，连接件h8担在连接件a1上。

小孔a27之间间距7～25cm；小孔b28之间间距7～25cm；小孔a27之间间距为10～20cm；小孔b28之间间距为10～20cm；连接件c3的凹槽a13所在长侧面上设置有5～8个小孔a27；连接件d4的凹槽b16所在长侧面上设置有10～13个小孔b28；固定块22之间的间距为8～15cm；连接件f6包括三层，由内到外分别为本体24、精油层25和疏水透气膜26，精油层25均匀附着于本体24的侧表面，疏水透气膜26紧贴精油层25；精油层25中的精油采用薰衣草精油，薰衣草精油在本体24上刷了一层，薰衣草精油在本体24上的粘附力大于重力，使之不会因为重力的原因而下落，此外，由于薰衣草精油只是在本体24上刷了一层，所以不会因为在组装的时候造成连接件f6的外表面变形。

将6个连接件f6连接上连接件c3上的小孔a27，小孔a27与小孔a27之间间距的距离为15cm，再将连接件e5两端的凸块19连接上连接件d4，最后将连接件c3两个底面上的凸圆柱c15连接上连接件g7上的圆孔e20，再将连接件a1两个底面的凸圆柱a10连接上连接件g7上的圆孔e20，鞋架就组合好了。

本申请中由于除了连接件f和连接件h,其余连接件都是呈长条形，即长宽高中有一个边长度远远大于其它两个边，本申请中提到的底面是指由四个短边形成的面，长侧面指的是有两个短边和两个长边组成的面。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其改进构思加以等同替换或改变，都应涵盖在本实用新型的保护范围内。
