一种应用于RFID设备的双向自复位门结构的制作方法

本发明涉及双向复位门结构技术领域，具体为一种应用于RFID设备的双向自复位门结构。

背景技术：

复位合金屏蔽门，既可以恢复到起始位置的装置，RFID是射频识别的英文缩写。通俗地说，RFID读卡器是一种能阅读电子标签数据的自动识别设备。根据阅读标签频率的不同分为低频、高频、超高频读卡器。RFID读卡器需配备RFID天线一起使用才能读取标签信息，RFID技术的基本工作原理并不复杂：标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息，或者主动发送某一频率的信号；解读器读取信息并解码后，送至中央信息系统进行有关数据处理。

双向自复位门结构的出现大大方便了商品的统计，但是目前阶段的双向自复位门结构，存在诸多的不足之处，例如，现有RFID通道机开门结构需要提供额外的驱动控制，且只能在二维空间中实现合金屏蔽门的开关，结构复杂，成本高昂，安全性低，结构不稳定，维护困难，动作缓慢，屏蔽性差。

技术实现要素：

本发明的目的在于提供一种应用于RFID设备的双向自复位门结构，以解决上述背景技术中提出的现有RFID通道机开门结构需要提供额外的驱动控制，且只能在二维空间中实现合金屏蔽门的开关，结构复杂，成本高昂，安全性低，结构不稳定，维护困难，动作缓慢，屏蔽性差的问题。

为实现上述目的，本发明提供如下技术方案：一种应用于RFID设备的双向自复位门结构，包括RFID设备通道,所述RFID设备通道的两端安装有合金屏蔽门，所述合金屏蔽门的两侧安装有侧门框，所述合金屏蔽门与侧门框之间安装有双向自复位合页，所述双向自复位合页由合页上半部和合页下半部组合而成，且合页上半部与合金屏蔽门螺栓连接，而合页下半部与侧门框螺栓连接，所述合页上半部的内侧安装有滚珠，所述双向自复位合页的内部安装有连接轴，所述连接轴的顶端安装有防脱栓，所述合金屏蔽门的上方安装有上门框，所述上门框的背侧面安装有耐摩层，所述上门框的底面的两侧设置有安装孔。

优选的，所述合页下半部的一侧与侧门框固定，且合页下半部中心位置处通过固定板与连接轴螺栓固定。

优选的，所述合页上半部底端与合页下半部顶端均为螺旋式结构。

优选的，所述连接轴通过安装孔贯穿上门框。

优选的，所述耐摩层与合金屏蔽门相互平行，且耐摩层位于合金屏蔽门前方。

与现有技术相比，本发明的有益效果是：该一种应用于RFID设备的双向自复位门结构的门是由屏蔽性能强的合金制造而成，大大增大了装置的屏蔽性能，由物品在移动过程中的推力将门推开，同时门可在竖直方向上移动，物品通过门后，再由门的自重使门回到初始位置，无需给门提供额外的驱动控制，且可在三维空间中实现门的开关，结构简单，成本低廉，安全稳定，维护方便，且在合页上半部的内侧安装有滚珠，使合页上半部与连接轴接触为滚动摩擦，大大减小了摩擦力，使门被推开的更轻松，减小了物品移动的启动动力，节约了能源。

附图说明

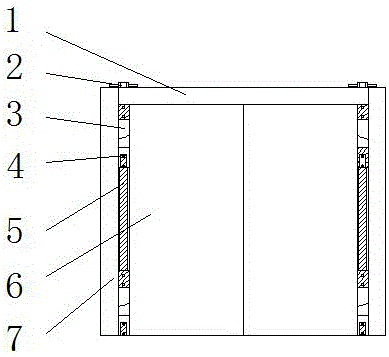

图1为本发明的结构示意图；

图2为本发明的RFID设备通道的结构示意图；

图3为本发明的上门框的结构示意图；

图4为本发明的双向自复位合页的结构示意图；

图5为本发明的合页上半部的内部的结构示意图。

图中：1-上门框；2-防脱栓；3-双向自复位合页；4-固定板；5-连接轴；6-合金屏蔽门；7-侧门框；8-RFID设备通道；9-耐摩层；10-安装孔；11-滚珠；12-合页上半部；13-合页下半部。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-5，本发明提供的一种实施例：一种应用于RFID设备的双向自复位门结构，包括RFID设备通道8, RFID设备通道8的两端安装有合金屏蔽门6，合金屏蔽门6利用屏蔽性能比较强的金属制造而成门，合金屏蔽门6的两侧安装有侧门框7，合金屏蔽门6与侧门框7之间安装有双向自复位合页3，双向自复位合页3是用来控制合金屏蔽门6进行复位开闭的装置，双向自复位合页3由合页上半部12和合页下半部13组合而成，合页上半部12可以带动合金屏蔽门6围绕连接轴5转动上升，且合页上半部12与合金屏蔽门6螺栓连接，而合页下半部13与侧门框7螺栓连接，合页下半部13用来迎合合页上半部12复位的结构，合页上半部12的内侧安装有滚珠11，滚珠11可以降低合页上半部12与连接轴5之间的摩擦，双向自复位合页3的内部安装有连接轴5，连接轴5的顶端安装有防脱栓2，合金屏蔽门6的上方安装有上门框1，上门框1的背侧面安装有耐摩层9，上门框1的底面的两侧设置有安装孔10，合页下半部13的一侧与侧门框7固定，且合页下半部13中心位置处通过固定板4与连接轴5螺栓固定，合页上半部12底端与合页下半部13顶端均为螺旋式结构，连接轴5通过安装孔10贯穿上门框1，耐摩层9与合金屏蔽门6相互平行，且耐摩层9位于合金屏蔽门6前方。

具体使用方式：该设备在使用时，移动中的物品碰触合金屏蔽门6时，会对合金屏蔽门6产生推力，在推力的作用下，使连接合金屏蔽门6的合页上半部12围绕连接轴5转动，由于合页上半部12底部为螺旋结构，则使合页上半部12在转动的同时，也会顺着连接轴5上升，通过合页上半部12的转动和上升带动合金屏蔽门6转动上升，从而合金屏蔽门6被打开，当物品进入到RFID设备通道8时，合金屏蔽门6在自身重量的作用下回到初始位置，完成自动复位操作。
