一种易拆盖的翻盖式电压力锅的制作方法

本发明是一种易拆盖的翻盖式电压力锅，属于电压力锅设备领域。

背景技术：

现有的压力锅具有煮饭速度快，煮的饭适口性好，并具有保温功能，这个人们生活带来而很多方便，但是，因现有的电压力锅没有设置断电开关，如果要使电压力锅、电饭煲停止工作，则要拔掉电源插头，这又给人们的使用带来了不便，特别是当保温时间过长时，容易使锅的内胆粘锅，这样既浪费了粮食又不便于内胆的清洗，目前市场上出售的电压力锅的内胆都是圆柱体，因此每次只能加工一种食物，蒸或热一些固体物，如馒头之内，上部分空间浪费很大，现有的压力锅在锅盖上开有出气孔，初期孔把气体从压力锅排入大气中，使电压锅附近气体过度潮湿，异味大，所以急需一种易拆盖的翻盖式电压力锅来解决上述所遇到的所有问题。

技术实现要素：

针对现有技术存在的不足，本发明目的是提供一种易拆盖的翻盖式电压力锅，以解决上述背景技术中提出的问题，本发明能够一次蒸煮多种食物，可以处理水蒸气，适用范围广，可靠性强。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种易拆盖的翻盖式电压力锅，包括蒸汽机构、锅盖、外壳、内胆、断电开关机构以及蒸汽处理机构，所述蒸汽机构安装在锅盖上端面上，所述外壳上端面上装配锅盖，所述内胆安装在外壳内部底端，所述断电开关机构装配在外壳右端，所述蒸汽机构由盖板、直轴一、直轴二以及蒸煮板组成，所述直轴一和直轴二都安装在锅盖下端面上，所述蒸煮板上端装配直轴一和直轴二，所述锅盖与蒸煮板通过直轴一和直轴二相连接，所述直轴一右侧装配直轴二，所述锅盖下端装配蒸煮板，所述断电开关机构由电源和断电开关组成，所述电源和断电开关都安装在外壳右端上，所述电源下端装配断电开关，所述电源通过电线与断电开关相连接，所述蒸汽处理机构由进气口、出气口、消毒装置以及干燥装置组成，所述出气口安装在锅盖上端面上，所述消毒装置下端面装配出气口，所述干燥装置下端面上安装消毒装置，所述进气口安装在消毒装置内部顶端，所述消毒装置通过进气口与干燥装置相连接。

进一步地，所述蒸煮板上安装集热片。

进一步地，所述外壳内安装照明灯。

进一步地，所述外壳上设有观察窗。

进一步地，所述直轴一和直轴二上都涂有耐高温层。

进一步地，所述直轴一和直轴二下端都安装挂钩。

本发明的有益效果：本发明的一种易拆盖的翻盖式电压力锅，因本发明添加了盖板、直轴一、直轴二以及蒸煮板，该设计解决了原易拆盖的翻盖式电压力锅只能同时蒸煮一种食物的弊端，工作人员可以把另一种食物放入蒸煮板中蒸煮，达到了本发明能够同时蒸煮多种食物的效果。

因本发明添加了电源和断电开关，该设计解决了原易拆盖的翻盖式电压力锅不能自断断电的弊端，工作人员可以通过控制断电开关来防止因保温时间过长时而使锅的内胆粘锅的弊端，同时使工作人员更方便的控制电压锅的开启和关闭，达到了提高控制电压锅工作便易性的效果。

因本发明添加了进气孔、出气孔、消毒装置以及干燥装置，该设计解决了从原出气孔冒出的蒸汽过度湿润空气的弊端，蒸汽中会带有异味，消毒装置能够处理水蒸汽中的异味，达到了净化从气孔中散发出蒸汽的效果。

因添加了观察口，该设计达到了工作人员能够观察电压力锅工作进程的效果，因添加了集热片，该设计达到了增加蒸煮板内部温度的效果，因添加了耐高温层，该设计解决了直轴一和直轴二被高温融化的弊端，因增加了挂钩，该设计解决了直轴一和直轴二无法固定蒸煮板的弊端，本发明能够一次蒸煮多种食物，可以处理水蒸气，适用范围广，可靠性强。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

图1为本发明一种易拆盖的翻盖式电压力锅的结构示意图；

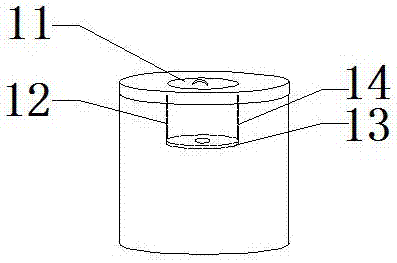

图2为本发明一种易拆盖的翻盖式电压力锅的蒸煮机构的示意图；

图3为本发明一种易拆盖的翻盖式电压力锅的断电开关机构的示意图；

图4为本发明一种易拆盖的翻盖式电压力锅的蒸汽处理机构的示意图；

图中：1-蒸煮机构、2-锅盖、3-外壳、4-内胆、5-断电开关机构、6-蒸汽处理机构、11-盖板、12-直轴一、13-直轴二、14-蒸煮板、51-电源、52-断电开关、61-进气孔、62-出气孔、63-消毒装置、64-干燥装置。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图4，本发明提供一种技术方案：一种易拆盖的翻盖式电压力锅，包括蒸汽机构1、锅盖2、外壳3、内胆4、断电开关机构5以及蒸汽处理机构6，蒸汽机构1安装在锅盖2上端面上，外壳3上端面上装配锅盖2，内胆4安装在外壳3内部底端，断电开关机构5装配在外壳3右端。

蒸汽机构1由盖板11、直轴一12、蒸煮板13以及直轴二14组成，直轴一12和直轴二14都安装在锅盖2下端面上，蒸煮板13上端装配直轴一12和直轴二14，锅盖2与蒸煮板13通过直轴一12和直轴二14相连接，直轴一12右侧装配直轴二14，直轴一12锅盖2下端装配蒸煮板13。

断电开关机构5由电源51和断电开关52组成，电源51和断电开关52都安装在外壳3右端上，电源51下端装配断电开关52，电源51通过电线与断电开关52相连接。

蒸汽处理机构6由进气口61、出气口62、消毒装置63以及干燥装置64组成，出气口62安装在锅盖2上端面上，消毒装置63下端面装配出气口62，干燥装置64下端面上安装消毒装置63，消毒装置63通过进气口61与干燥装置64相连接。

蒸煮板13上安装集热片，外壳3内安装照明灯，外壳3上设有观察窗，直轴一12和直轴二14上都涂有耐高温层，直轴一12和直轴二14下端都安装挂钩。

具体实施方式：在工作人员为启动本发明时，取出挂在直轴一12和直轴二14下端的蒸煮板13，把要蒸煮的食物放在蒸煮板13上端面，将蒸煮板13放在直杆一12和直轴二14下端的挂钩上，关上锅盖2，当蒸煮完成时，打开盖板11，将蒸煮板13从本发明中取出即可，该设计解决了原易拆盖的翻盖式电压力锅只能同时蒸煮一种食物的弊端，工作人员可以把另一种食物放入蒸煮板中蒸煮，达到了本发明能够同时蒸煮多种食物的效果。

当本发明需要停止工作，不用保温时候，工作人员启动断电开关52，断电开关52把电流切断，使电源51无法给本发明通电，使其停止工作，该设计解决了原易拆盖的翻盖式电压力锅不能自断断电的弊端，达到了提高控制电压锅工作便易性的效果。

工作人员启动本发明，本发明工作产生大量蒸汽，蒸汽从出气口62离开本发明进入消毒装置63，经过消毒装置63清理水蒸气所带的异味，处理过的水蒸气由进气孔进入干燥装置64，将水蒸气干燥，该设计解决了从原出气孔冒出的蒸汽过度湿润空气的弊端，蒸汽中会带有异味，消毒装置能够处理水蒸汽中的异味，达到了净化从气孔中散发出蒸汽的效果。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
