一种发光椅子的互动装置的制作方法

本发明是一种发光椅子的互动装置，属于椅子设备技术领域。

背景技术：

椅子是一种有靠背、有的还有扶手的坐具。古代席地而坐，原没有椅子，“椅”本是木名。《诗经》有“其桐其椅”，“椅”即“梓”，是一种树木的名称。

现有技术公开了申请号为：01260104.7的一种新型发光椅子。它是由灯泡、椅背、椅身、椅底座、开关、导线、电池、弹簧、铜片、螺钉、撑架、螺栓、玻璃胶构成。其特征是灯泡安装在椅背的中央位置。是一种很具有实用价值的新型发光椅子。但是其不足之处在于现有的发光椅子不能自动开关，都需要人力，在白天也会一直亮着，不仅费电，而且安全性过低。

技术实现要素：

针对现有技术存在的不足，本发明目的是提供一种发光椅子的互动装置，以解决现有的发光椅子不能自动开关，都需要人力，在白天也会一直亮着，不仅费电，而且安全性过低的问题。

为了实现上述目的，本发明是通过如下的技术方案来实现：一种发光椅子的互动装置，其结构包括下截前腿、券口牙子、上截前腿、联帮棍、后腿、搭脑、靠背板、扶手、自控装置、灯管、牙条、支撑条，所述下截前腿上设有券口牙子，所述券口牙子与上截前腿相连接，所述上截前腿连接着联帮棍，所述联帮棍设在后腿上，所述后腿连接着搭脑，所述搭脑设在靠背板上，所述靠背板连接着扶手，所述扶手与自控装置相连接，所述自控装置由壳体、控制器、调节板、感应器、固定板、连接板组成，所述壳体上设有控制器，所述控制器与调节板相连接，所述调节板上设有感应器，所述感应器上设有固定板，所述固定板设在连接板上，所述连接板与灯管相连接，所述灯管设在牙条上，所述牙条连接着支撑条。

进一步地，所述下截前腿与上截前腿相连接。

进一步地，所述券口牙子连接着牙条。

进一步地，所述联帮棍与扶手相连接。

进一步地，所述灯管设在支撑条上。

进一步地，所述支撑条与后腿相连接。

进一步地，所述感应器具有感光的作用。

进一步地，所述调节板与连接板相连接。

本发明的有益效果为设有自控装置，首先通过下截前腿、上截前腿和后腿连接着，用支撑条支撑着椅子，再通过感应器来感应光，然后通过控制器连接感应器，这样发光椅子在白天就会自动关灯，在晚上自动开启，这样椅子就可以自动开关，不需要人力，不仅节能且有效提高了安全性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

图1为本发明一种发光椅子的互动装置的结构示意图；

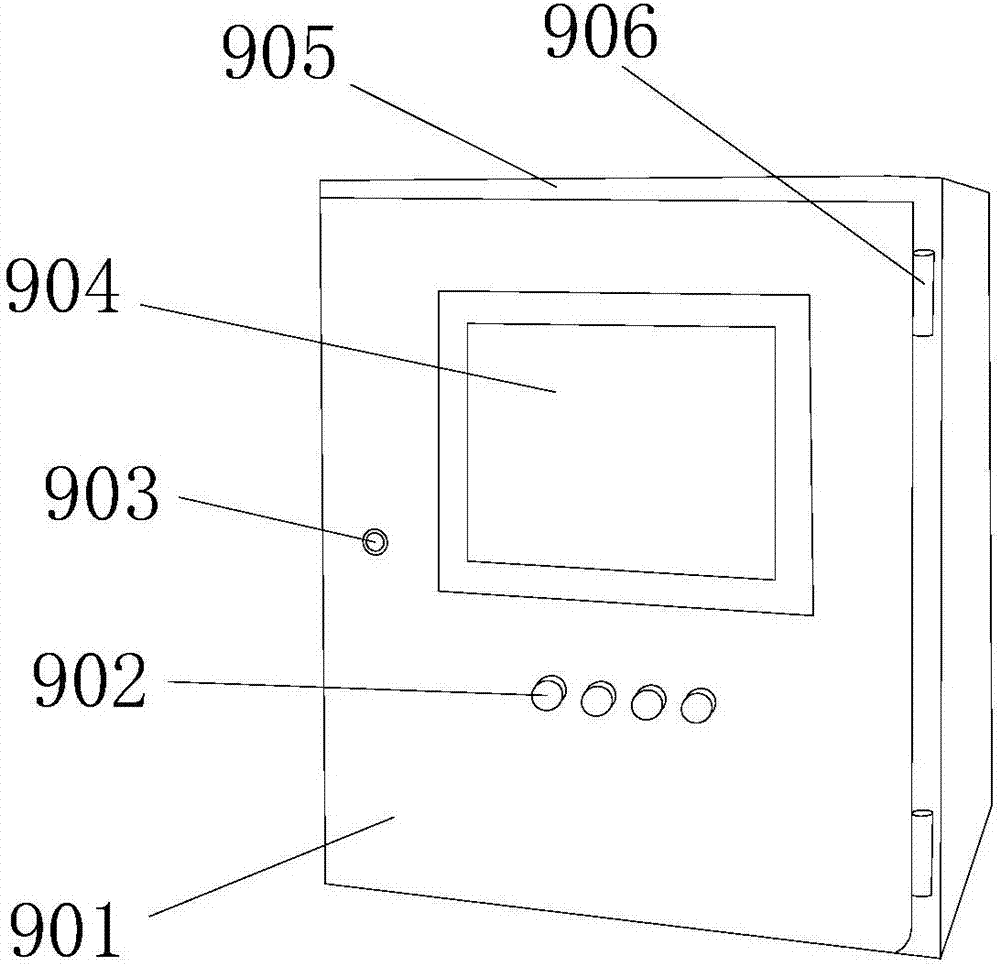

图2为本发明的自控装置示意图。

图中：下截前腿-1、券口牙子-2、上截前腿-3、联帮棍-4、后腿-5、搭脑-6、靠背板-7、扶手-8、自控装置-9、壳体-901、控制器-902、调节板-903、感应器-904、固定板-905、连接板-906、灯管-10、牙条-11、支撑条-12。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

请参阅图1-图2，本发明提供一种技术方案：一种发光椅子的互动装置，其结构包括下截前腿1、券口牙子2、上截前腿3、联帮棍4、后腿5、搭脑6、靠背板7、扶手8、自控装置9、灯管10、牙条11、支撑条12，所述下截前腿1上设有券口牙子2，所述券口牙子2与上截前腿3相连接，所述上截前腿3连接着联帮棍4，所述联帮棍4设在后腿5上，所述后腿5连接着搭脑6，所述搭脑6设在靠背板7上，所述靠背板7连接着扶手8，所述扶手8与自控装置9相连接，所述自控装置9由壳体901、控制器902、调节板903、感应器904、固定板905、连接板906组成，所述壳体901上设有控制器902，所述控制器902与调节板903相连接，所述调节板903上设有感应器904，所述感应器904上设有固定板905，所述固定板905设在连接板906上，所述连接板906与灯管10相连接，所述灯管10设在牙条11上，所述牙条11连接着支撑条12，所述下截前腿1与上截前腿3相连接，所述券口牙子2连接着牙条11，所述联帮棍4与扶手8相连接，所述灯管10设在支撑条12上，所述支撑条12与后腿5相连接。

本专利所说的感应器904是接收信号或刺激并反应的器件，能将待测物理量或化学量转换成另一对应输出的装置。用于自动化控制、安防设备等。所述控制器902分组合逻辑控制器和微程序控制器。

首先通过下截前腿1、上截前腿3和后腿5连接着，用支撑条12支撑着椅子，再通过感应器904来感应光，然后通过控制器902连接感应器904，这样发光椅子在白天就会自动关灯，在晚上自动开启，这样椅子就可以自动开关，不需要人力，不仅节能且有效提高了安全性。

本发明的下截前腿1、券口牙子2、上截前腿3、联帮棍4、后腿5、搭脑6、靠背板7、扶手8、自控装置9、灯管10、牙条11、支撑条12，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，解决现有的发光椅子不能自动开关，都需要人力，在白天也会一直亮着，不仅费电，而且安全性过低的问题，本发明通过上述部件的互相组合，首先通过下截前腿、上截前腿和后腿连接着，用支撑条支撑着椅子，再通过感应器来感应光，然后通过控制器连接感应器，这样发光椅子在白天就会自动关灯，在晚上自动开启，这样椅子就可以自动开关，不需要人力，不仅节能且有效提高了安全性。具体如下所述：

壳体901上设有控制器902，所述控制器902与调节板903相连接，所述调节板903上设有感应器904，所述感应器904上设有固定板905，所述固定板905设在连接板906上。

以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

技术总结
本发明公开了一种发光椅子的互动装置，其结构包括下截前腿、券口牙子、上截前腿、联帮棍、后腿、搭脑、靠背板、扶手、自控装置、灯管、牙条、支撑条，所述下截前腿上设有券口牙子，所述券口牙子与上截前腿相连接，所述上截前腿连接着联帮棍，所述联帮棍设在后腿上，所述后腿连接着搭脑，所述搭脑设在靠背板上，所述牙条连接着支撑条。本发明的有益效果为设有自控装置，首先通过下截前腿、上截前腿和后腿连接着，用支撑条支撑着椅子，再通过感应器来感应光，然后通过控制器连接感应器，这样发光椅子在白天就会自动关灯，在晚上自动开启，这样椅子就可以自动开关，不需要人力，不仅节能且有效提高了安全性。
