预制装配式刀闸基础装置的制作方法

本发明涉及一种预制装配式刀闸基础装置。

背景技术：

上世纪90年代左右采用的刀闸支撑装置多为水泥杆支柱、杯口基础，在使用了20年左右，设备出现老化，运行可靠性降低，需要更换新的刀闸设备；随着科技的发展，刀闸及其支架出现了新的结构形式，造成新设备与原有设备基础不匹配，需要拆除原有设备基础重做新的设备支架及基础。传统的施工方法需要2周左右的时间，周期长，且须将原有技术设备拆除，费工费力，并产生大量建筑垃圾。

技术实现要素：

本发明是针对上述不足提供的一种预制装配式刀闸基础装置，此基础可在工厂预制订做，现场连接，与旧基础通过细石混凝土整体浇注在一起，增强基础的整体性，从而缩短了设备更换周期，且不产生建筑垃圾，节能环保。

为解决上述问题，一种预制装配式刀闸基础装置，其特征是：包括第一预制基础与第二预制基础，第一预制基础包括第一竖壁，第一竖壁两侧中下端平行设置有第一侧壁，第一侧壁竖直设置有第一定位柱若干，第一定位柱顶端设有螺纹段，螺纹段拧紧有第一螺母；第二预制基础包括第二竖壁，第二竖壁两侧中上端平行设置有第二侧壁，第二侧壁竖直设置有与第一侧壁第一定位柱插装配合的定位管若干，第一预制基础与第二预制基础通过第一定位柱固定，第一竖壁与第二竖壁分别设置有第二定位柱，第二定位柱顶端设有螺纹段，螺纹段拧紧有第二螺母，第一预制基础与第二预制基础通过第二定位柱固定连接有设备支架连接转换装置。

本发明中，所述第一预制基础设有定位柱，定位柱的高度与第一侧壁顶面齐平，第二预制基础设有定位管，第二预制基础的第二侧面顶面略低于第二竖壁的顶面，两平面之间的距离等于定位柱螺纹段的高度，使用时，将第二预装基础的定位管对应第一定为基础的定位柱插装配合，再将第一螺母拧入定位柱顶端的螺纹段，将第一与之基础与第二预制基础固定。

所述预制装配式刀闸基础装置可在工厂预制定做，再拉到现场装配连接，预制装配式刀闸基础装置在旧基础上装配，装配完成后，由第一竖壁、第一侧壁与第二竖壁、第二侧壁形成一个空腔，往空腔内浇筑细石混凝土与旧基础形成一个整体，增强基础的整体性，从而大大缩短了设备更换周期，且不产生建筑垃圾，节能环保。

本发明中，所述设备支架连接转换装置包括方形框架，方形框架的四个角分别设有圆孔，方形框架内固设有“井”字架，“井”字架对角部分固设有带固定孔的三角板。

所述设在方形框架四个角的圆孔与预制装配式刀闸基础装置的四根第二定位柱插装配合。当预制装配式刀闸基础装置安装固定完成后，将设备支架连接转换装置通过第二定位柱安装完成后，拧上第二螺母将设备支架连接转换装置固定。再通过设备支架连接转换装置固设三角板的固定孔将刀闸安装好即可。

本发明中，所述第一定位柱底端固设有第一定位板，第二定位柱底端固设有第二定位板。

此设置可以在生产第一预装基础与第二预装基础时，将第一定位柱与第二定位柱可靠方便准确定位，方便制作。

作为改进，所述定位孔管底端为上端窄下端宽的锥形设计。

定位管底端为锥形设计，将第二预制基础安装到第一预制基础时，更加快速准确，节省时间。

所述第一预制基础与第二预制基础内设有钢筋。

在第一预制基础与第二预制基础内设有钢筋，能有效起到抗压抗拉的作用。

综上所述，本发明生产方便，可在工厂预制定做，到现场连接安装固定，方便快捷，与旧基础通过细石混凝土整体浇注在一起，增强基础的整体性，从而缩短了设备更换周期，且不产生建筑垃圾，节能环保。

附图说明

下面结合附图对本发明做进一步说明：

图1为本发明整体结构俯视图；

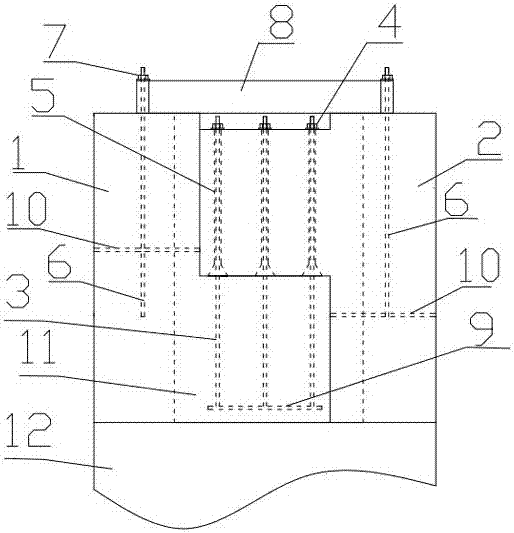

图2为本发明侧视图；

图3为本发明第一预制基础结构示意图；

图4为本发明第二预制基础结构示意图；

图5为本发明设备支架连接转换装置示意图；

图6为第一预制基础与第二预制基配筋图。

具体实施方式

如图所示的一种预制装配式刀闸基础装置，其特征是：包括第一预制基础1与第二预制基础2，第一预制基础包括第一竖壁101，第一竖壁101两侧中下端平行设置有第一侧壁102，第一侧壁101竖直设置有第一定位柱3若干，第一定位柱3顶端设有螺纹段，螺纹段拧紧有第一螺母4；第二预制基础2包括第二竖壁202，第二竖壁202两侧中上端平行设置有第二侧壁203，第二侧壁202竖直设置有与第一定位柱3插装配合的定位管5若干，第一预制基础1与第二预制基础2通过第一定位柱3固定，第一竖壁101与第二竖壁202分别设置有第二定位柱6，第二定位柱6顶端设有螺纹段，螺纹段拧紧有第二螺母7，第一预制基础1与第二预制基础2通过第二定位柱6固定连接有设备支架连接转换装置8。所述第一预制基础设有定位柱，定位柱的高度与第一侧壁顶面齐平，第二预制基础设有定位管，第二预制基础的第二侧面顶面略低于第二竖壁的顶面，两平面之间的距离等于定位柱螺纹段的高度，使用时，将第二预装基础的定位管对应第一定为基础的定位柱插装配合，再将第一螺母拧入定位柱顶端的螺纹段，将第一与之基础与第二预制基础固定。预制装配式刀闸基础装置可在工厂预制定做，再拉到现场装配连接，预制装配式刀闸基础装置在旧基础12上装配，装配完成后，由第一竖壁、第一侧壁与第二竖壁、第二侧壁形成一个空腔，往空腔内浇筑细石混凝土11与旧基础12形成一个整体，增强基础的整体性，从而大大缩短了设备更换周期，且不产生建筑垃圾，节能环保。

本发明中，所述设备支架连接转换装置8包括方形框架801，方形框架801的四个角分别设有圆孔802，方形框架801内固设有“井”字架803，“井”字架803对角部分外侧固设有带固定孔805的三角板804。设在方形框架四个角的圆孔与预制装配式刀闸基础装置的四根第二定位柱插装配合。当预制装配式刀闸基础装置安装固定完成后，将设备支架连接转换装置通过第二定位柱安装完成后，拧上第二螺母将设备支架连接转换装置固定。再通过设备支架连接转换装置固设三角板的固定孔将刀闸安装好即可。

所述第一定位柱3底端固设有第一定位板9，第二定位柱6底端固设有第二定位板10。通过此设置，在生产第一预装基础与第二预装基础时，将第一定位柱与第二定位柱可靠方便准确定位。

本发明中，所述定位管5底端为上端窄下端宽的锥形设计。定位管底端为锥形设计，将第二预制基础安装到第一预制基础时，更加快速准确，节省时间。

所述第一预制基础与第二预制基础内铺设有钢筋13。在第一预制基础与第二预制基础内设有钢筋，能有效起到抗压抗拉的作用。

技术特征：

技术总结
本发明公开了一种预制装配式刀闸基础装置，包括第一预制基础与第二预制基础，第一预制基础设有第一定位柱，第二预制基础设有定位管，两者通过第一定位柱连接固定。预制装配式刀闸基础装置顶端设有设备支架连接转换装置与刀闸连接固定。本发明生产方便，可在工厂预制定做，到现场连接安装固定，方便快捷，与旧基础通过细石混凝土整体浇注在一起，增强基础的整体性，从而缩短了设备更换周期，且不产生建筑垃圾，节能环保，适于推广。
