一种可储水的引水渠闸门装置及其操作方法与流程

本发明涉及农业领域，具体为一种可储水的引水渠闸门装置及其操作方法。

背景技术：

引水渠多用于农业灌溉，现有引水渠通常无闸口，引入的水中含有的污物和泥沙在进入引水渠后由于水流速度变缓容易沉积导致渠道淤塞；另外，在雨水充沛的季节，河湖水大量流入，引水渠水位上涨高过田坝，水流灌入农田淹没农作物从而造成损失。

技术实现要素：

本发明的目的在于提供一种可储水的引水渠闸门装置及其操作方法，用于克服现有技术中的上述缺陷。

根据本发明的可储水的引水渠闸门装置，用于对引水渠中的引水口进行封闭，包括与所述引水渠焊接的闸门框架以及能够契入到所述闸门框架的闸口之间的契合装置，由此，当契合装置的闸条移动到所述闸门框架的闸口之间时，所述引水口被闭合，当契合装置的闸条离开所述闸门框架的闸口之间时，所述引水口继续引流；其中，所述契合装置上端与顶压操作板固定连接，所述顶压操作板的末端铰接有动轮用以与借由后部弹力装置而能够前后运动的三棱柱块的上侧面和下侧面接合从而能够分别将所述契合装置推抵至开启位置和关闭位置，其中，所述动轮在上侧面滚动时与弹性伸缩地设置于上侧面的弹性伸缩支承销的前斜面可滑动地接合，所述弹性伸缩支承销的后斜面用于顶压固定动轮，所述顶压操作板的上侧面设置有包括前后方向上分别设置的闸口开启用前磁铁和后磁铁的闸口开启用磁铁组件，所述顶压操作板的下侧面设置有包括前后方向上分别设置的闸口关闭用前磁铁和后磁铁的闸口关闭用磁铁组件，所述引水渠中在上部设置有包括前后布置、分别可滑动且用以与所述闸口开启用前磁铁和后磁铁对应的闸口开启用前通电线圈和后通电线圈的闸口开启用通电线圈组件，所述引水渠中在下部设置有包括前后布置、分别可滑动且用以与所述闸口关闭用前磁铁和后磁铁对应的闸口关闭用前通电线圈和后通电线圈的闸口关闭用通电线圈组件；所述闸口开启用通电线圈组件和闸口关闭用通电线圈组件在关闭时在各自底部弹簧的拉力作用下而处于收缩状态从而避免干涉所述契合装置的运动，引水渠底部设置有下水通道通向蓄水池用以在丰水期蓄水供旱季使用。

根据本发明，上述可储水的引水渠闸门装置的操作方法，当需要执行闸口开启操作时，所述闸口开启用通电线圈组件通电从而处于伸出状态并吸引所述契合装置向上滑动使得所述动轮与所述上侧面接合，之后所述闸口开启用通电线圈组件关闭而处于收缩状态，在所述三棱柱块的上侧面和弹性伸缩支撑销的后斜面的顶压作用下所述契合装置被推抵固定在开启状态；当需要执行闸口关闭操作时，所述闸口关闭用通电线圈组件开启从而处于伸出状态并吸引所述契合装置克服弹性伸缩支撑销的后斜面的顶压作用向下滑动使得所述动轮与所述下侧面接合，之后所述闸口关闭用通电线圈组件关闭而处于收缩状态，在所述三棱柱块的下侧面的作用下所述契合装置被推抵固定在关闭状态。

本发明的装置中，由于借助于闸条能过滤掉大部分污物，同时能够执行对于闸门的电动开闭功能，由此能够在丰水期将引水口封闭从而避免河湖水大量灌入农田淹没农作物，同时能够确保在需要引水灌溉的情况下开启闸条使得各个闸口处于开启状态以提高引水效率。而且本发明采用了上下分布的通电线圈与三棱柱块相配合的模式，由此能够在确保固定闸条的同时，能够缩短通电线圈与对应的磁铁的距离从而确保电磁操作的有效性和提高吸引力。

附图说明

图1是本发明的可储水的引水渠闸门装置的前视性结构示意图。

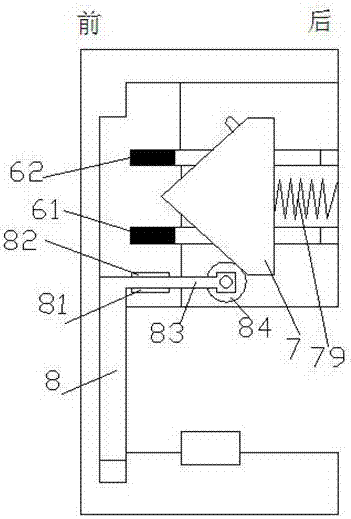

图2是图1中装置的左视性结构示意图，其中示出了水闸处于关闭状态。

图3是图2中的装置在水闸处于开启过程中的状态示意图，此时动轮与上侧面接合而闸门开启用通电线圈尚未关闭。

图4是图1中箭头位置的剖视示意图。

图5是图3中弹性支撑销顶压滚轮的局部放大示意图。

具体实施方式

下面结合图1-4对本发明进行详细说明。

根据本发明的实施例的可储水的引水渠闸门装置，一种可储水的引水渠闸门装置，用于对引水渠9中的引水口90进行封闭，包括与所述引水渠9焊接的闸门框架88以及能够契入到所述闸门框架88的闸口之间80的契合装置8，由此，当契合装置8的闸条801移动到所述闸门框架88的闸口之间80时，所述引水口90被闭合，当契合装置8的闸条801离开所述闸门框架88的闸口之间时，所述引水口90继续引流；其中，所述契合装置8上端与顶压操作板83固定连接，所述顶压操作板83的末端铰接有动轮84用以与借由后部弹力装置79而能够前后运动的三棱柱块7的上侧面72和下侧面71接合从而能够分别将所述契合装置8推抵至开启位置和关闭位置，其中，所述动轮84在上侧面72滚动时与弹性伸缩地设置于上侧面72的弹性伸缩支承销2的前斜面21可滑动地接合，所述弹性伸缩支承销2的后斜面22用于顶压固定动轮84，所述顶压操作板83的上侧面设置有包括前后方向上分别设置的闸口开启用前磁铁82和后磁铁821的闸口开启用磁铁组件，所述顶压操作板83的下侧面设置有包括前后方向上分别设置的闸口关闭用前磁铁81和后磁铁的闸口关闭用磁铁组件，所述引水渠9中在上部设置有包括前后布置、分别可滑动且用以与所述闸口开启用前磁铁82和后磁铁821对应的闸口开启用前通电线圈62和后通电线圈621的闸口开启用通电线圈组件，所述引水渠9中在下部设置有包括前后布置、分别可滑动且用以与所述闸口关闭用前磁铁81和后磁铁对应的闸口关闭用前通电线圈61和后通电线圈611的闸口关闭用通电线圈组件；所述闸口开启用通电线圈组件和闸口关闭用通电线圈组件在关闭时在各自底部弹簧的拉力作用下而处于收缩状态从而避免干涉所述契合装置8的运动，引水渠底部设置有下水通道1通向蓄水池用以在丰水期蓄水供旱季使用。

参照图4，示例性地或有益地，其中，所述闸口关闭用磁铁组件和闸口关闭用通电线圈组件中的每个均安装于各自的活动控制装置上，每个所述活动控制装置均包括前后方向分开设置的前单斜面滑块51和后单斜面滑块511用以分别与对应的通电线圈固连，所述前单斜面滑块51和后单斜面滑块511的底部分别设置有前电感线圈52和后电感线圈521用以与顶压架体3上的前吸引磁铁31和后吸引磁铁311分别对应，所述前电感线圈52和后电感线圈521与闸口关闭用磁铁组件和闸口关闭用通电线圈组件中对应的一个同步通电，从而将所述顶压架体3吸引向下运动，通过所述顶压架体3的两端分别与所述前单斜面滑块51和后单斜面滑块511的作用而使得相应的通电线圈组件克服底部弹簧的拉力而被推抵向下伸出。

根据实施例，上述可储水的引水渠闸门装置的操作方法，当需要执行闸口开启操作时，所述闸口开启用通电线圈组件通电从而处于伸出状态并吸引所述契合装置8向上滑动使得所述动轮84与所述上侧面72接合，之后所述闸口开启用通电线圈组件关闭而处于收缩状态，在所述三棱柱块7的上侧面72和弹性伸缩支撑销2的后斜面22的顶压作用下所述契合装置8被推抵固定在开启状态；当需要执行闸口关闭操作时，所述闸口关闭用通电线圈组件开启从而处于伸出状态并吸引所述契合装置8克服弹性伸缩支撑销2的后斜面22的顶压作用向下滑动使得所述动轮84与所述下侧面71接合，之后所述闸口关闭用通电线圈组件关闭而处于收缩状态，在所述三棱柱块7的下侧面71的作用下所述契合装置8被推抵固定在关闭状态。

由于借助于闸条能过滤掉大部分污物，同时能够执行对于闸门的电动开闭功能，由此能够在丰水期将引水口封闭从而避免河湖水大量灌入农田淹没农作物，同时能够确保在需要引水灌溉的情况下开启闸条使得各个闸口处于开启状态以提高引水效率。而且本发明采用了上下的通电线圈与三棱柱块相配合的模式，由此能够在确保固定闸条的同时，能够缩短通电线圈与对应的磁铁的距离从而确保电磁操作的有效性和提高吸引力。整个装置运行可靠，能够有效提高引水渠系统的引水效率并延长使用寿命。

本领域的技术人员可以明确，在不脱离本发明的总体精神以及构思的情形下，可以做出对于以上实施例的各种变型。其均落入本发明的保护范围之内。本发明的保护方案以本发明所附的权利要求书为准。
