一种井圈用定位装置的制作方法

本发明涉及井圈预埋用定位装置技术领域，具体的说是一种井圈用定位装置。

背景技术：

随着时代的发展，建筑行业得到了前所未有的发展。我国的建筑行业，经过了长期的发展，专业化程度越来越高，竞争强度也越发激烈。因此每个企业都要提高自己的生产技术，这样才在市场上占有竞争力。

井盖主要作用是用于遮盖道路或家中深井，目前在我国井盖周围的井圈，都是通过人工进行预埋的。这种预埋方式虽然使用方便，但是预埋时的高度不能很好控制，因此在日常行车途中，会对井盖周围的道路造成损坏，严重的会造成安全事故。

技术实现要素：

为了解决上述技术问题，本发明提供一种井圈用定位装置。

本发明解决其技术问题采用以下技术方案来实现：

一种井圈用定位装置，包括支撑框，所述支撑框的上部安装有可沿支撑框竖向移动的滑动架，所述滑动架的下端固定有定位座，所述定位座的外壁上设有安装槽，所述安装槽内均匀安装有沿竖向设置的连接轴，所述连接轴的外壁上均固定有定位块，所述定位座的上端固定有螺杆，所述螺杆通过轴承连接的方式沿竖向安装在滑动架上，螺杆的外壁上固定有齿圈，所述连接轴的上端均安装有齿轮，所述齿轮均与齿圈相啮合。使用时，齿圈旋转，带动齿轮旋转，齿轮带动连接轴旋转，连接轴带动定位块旋转，实现对井圈的定位。

所述支撑框的左、右两部均安装有沿竖向设置的液压缸，所述液压缸的上端均与滑动架相连接。使用时，通过液压缸的伸缩，控制滑动架的高度，为装置的工作提供条件。

所述螺杆的上端安装有把手。使用时，把手可以方便操作，为螺杆的旋转提供方便。

所述螺杆的外壁上通过螺纹连接的方式安装有定位螺母。使用时，通过定位螺母可以控制螺杆的高度，为装置的工作提供必要的条件。

本发明的有益效果是：

本发明具有结构设计合理、使用方便等优点，实现了对井圈的预埋定位，替代了人工定位，保证了井圈的定位精度，提高了车辆路面行车的安全性，并利用齿圈与齿轮的配合，提高了井圈的定位效率，节省了大量的人力物力。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1为本发明的主视图；

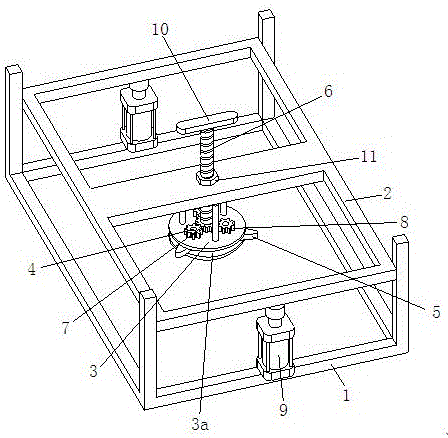

图2为本发明的立体结构示意图。

具体实施方式

为了使本发明的目的、技术方案和有益效果更加清楚，下面将结合附图，对本发明的优选实施例进行详细的说明，对本发明做进一步说明，以方便技术人员理解。

如图1至图2所示，一种井圈用定位装置，包括支撑框1，所述支撑框1的上部安装有可沿支撑框1竖向移动的滑动架2，所述滑动架2的下端固定有定位座3，所述定位座3的外壁上设有安装槽3a，所述安装槽3a内均匀安装有沿竖向设置的连接轴4，所述连接轴4的外壁上均固定有定位块5，所述定位座3的上端固定有螺杆6，所述螺杆6通过轴承连接的方式沿竖向安装在滑动架2上，螺杆6的外壁上固定有齿圈7，所述连接轴4的上端均安装有齿轮8，所述齿轮8均与齿圈7相啮合。使用时，齿圈7旋转，带动齿轮8旋转，齿轮8带动连接轴4旋转，连接轴4带动定位块5旋转，实现对井圈的定位。

所述支撑框1的左、右两部均安装有沿竖向设置的液压缸9，所述液压缸9的上端均与滑动架2相连接。使用时，通过液压缸9的伸缩，控制滑动架2的高度，为装置的工作提供条件。

所述螺杆6的上端安装有把手10。使用时，把手10可以方便操作，为螺杆6的旋转提供方便。

所述螺杆6的外壁上通过螺纹连接的方式安装有定位螺母11。使用时，通过定位螺母11可以控制螺杆6的高度，为装置的工作提供必要的条件。

使用时，先将支撑框1移动到合适的位置，接着人工旋转把手10，把手10带动螺杆6旋转，螺杆6带动齿圈7旋转，齿圈7带动齿轮8旋转，齿轮8带动连接轴4旋转，连接轴4带动定位块5旋转，定位块5旋转将齿圈7夹紧，当齿圈7固定后，再将支撑框1移动到预埋位置，然后液压缸9工作收缩，带动滑动架2向下移动，滑动架2带动定位座3向下移动，定位座3带动定位块5向下移动，定位块5带动井圈向下移动，直至井圈到达合适位置，旋紧定位螺母11，最后通过人工对井圈进行预埋施工。
