一种采用内置钢板进行混凝土蜗壳防渗方法及其结构与流程

本发明涉及水利水电工程技术领域，具体涉及一种采用内置钢板进行混凝土蜗壳防渗方法及其结构。

背景技术：

蜗壳是蜗壳式引水室的简称，它的外形很像蜗牛壳，故通常简称蜗壳，为保证向导水机构均匀供水，所以蜗壳的断面逐渐减小，同时它可在导水机构前形成必要的环量以减轻导水机构的工作强度，蜗壳应采用适当的尺寸以保证水力损失较小，又可减小厂房的尺寸及降低土建投资，它是用钢筋混凝土或金属制造的闭式布置，可以适应各种水头和容量的要求，蜗壳是反击式水轮机中应用最普遍的一种引水室，而金属蜗壳的受力情况较复杂，往往厚度较大，制造安装难度较大，因此对于水头在四十米以下的低水头电站，经常采用钢筋混凝土蜗壳，但钢筋混凝土蜗壳对于裂缝控制要求较高，解决防渗是一个难题，以往都采用在表面设置较薄的防渗钢板或防渗涂料来解决，但表面设置防渗钢板与混凝土结合效果较差，而且钢板形状复杂，制造安装难度也较大，同时表面防渗涂料容易受水流影响，也容易受裂缝影响，为此，我们提出一种采用内置钢板进行混凝土蜗壳防渗结构。

技术实现要素：

本发明的目的在于提供一种采用内置钢板进行混凝土蜗壳防渗方法及其结构，具备防止混凝土蜗壳渗水的优点，解决了现有钢筋混凝土蜗壳防渗效果不理想的问题。

为实现上述目的，本发明提供如下技术方案：

一种采用内置钢板进行混凝土蜗壳防渗方法，该方法是在钢筋混凝土蜗壳内置钢板防止蜗壳内水外渗；钢板位于钢筋混凝土蜗壳内部，内置钢板覆盖钢筋混凝土蜗壳周围一圈，且两侧设置加劲肋加强与混凝土结合；需要穿过内置钢板的钢筋在钢板处截断，并与钢板以一个焊接长度进行焊接；在钢板下部设置回填灌浆系统。

一种采用内置钢板进行混凝土蜗壳防渗结构，包括蜗壳本体，所述蜗壳本体的断面的中间固定连接有薄钢板，所述薄钢板的两侧均通过加劲肋与混凝土结合，所述薄钢板的两侧边且位于加劲肋的两侧开设有预留孔，所述预留孔的内腔分别套接有进浆管和出浆管。

优选的，所述薄钢板的厚度为一到十毫米，且薄钢板围绕蜗壳本体内腔一周设置。

优选的，所述加劲肋在穿过薄钢板时截断，且加劲肋与薄钢板以一个五厘米的焊接长度进行焊接。

优选的，所述进浆管和出浆管为交错设置。

与现有技术相比，本发明的有益效果如下：

1、本发明将薄钢板固定在蜗壳本体内部，且与加劲肋进行焊接，可实现混凝土蜗壳一次性浇铸的完整性，提高了混凝土蜗壳整体的密实度以及牢固性，解决了现有钢筋混凝土蜗壳防渗效果不理想的问题。

2、本发明开设了预留孔，且在预留孔内交错设置了进浆管和出浆管，可在浇筑的混凝土温度稳定后，对薄钢板下部脱空部位进行回填灌浆，保证了薄钢板与混凝土之间的密实性，提高了混凝土蜗壳的防渗能力与整体的牢固性。

附图说明

图1为本发明结构示意图；

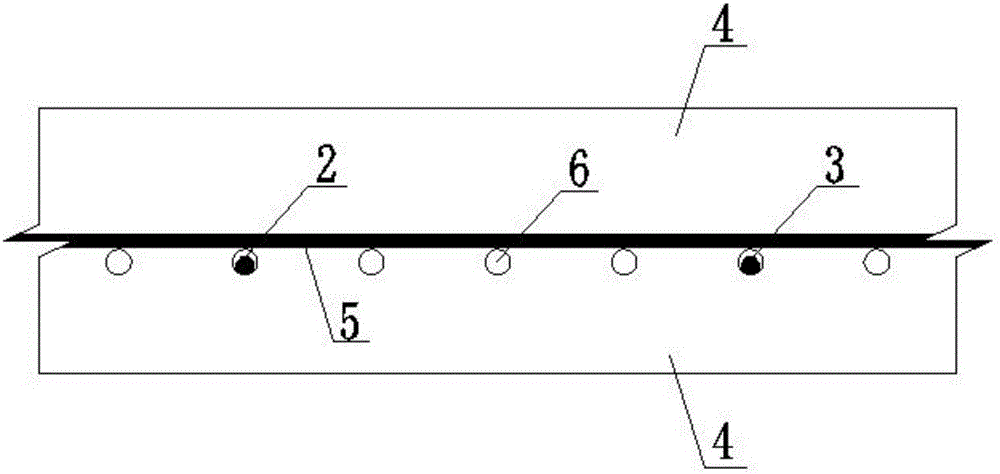

图2为本发明A-A剖面结构示意图。

图中：1蜗壳本体、2进浆管、3出浆管、4加劲肋、5薄钢板、6预留孔。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种采用内置钢板进行混凝土蜗壳防渗结构，包括蜗壳本体1，蜗壳本体1的断面的中间固定连接有薄钢板5，且与加劲肋4进行焊接，可实现混凝土蜗壳一次性浇铸的完整性，提高了混凝土蜗壳整体的密实度以及牢固性，解决了现有钢筋混凝土蜗壳防渗效果不理想的问题，薄钢板5的厚度为一到十毫米，且薄钢板5围绕蜗壳本体1内腔一周设置，薄钢板5的两侧均通过加劲肋4与混凝土结合，加劲肋4在穿过薄钢板5时截断，且加劲肋4与薄钢板5以一个五厘米的焊接长度进行焊接，提高薄钢板5安装的稳定性，保障了本混凝土蜗壳的防渗能力，薄钢板5的两侧边且位于加劲肋4的两侧开设有预留孔6，预留孔6的内腔分别套接有进浆管2和出浆管3，可在浇筑的混凝土温度稳定后，对薄钢板5下部脱空部位进行回填灌浆，保证了薄钢板5与混凝土之间的密实性，提高了混凝土蜗壳的防渗能力与整体的牢固性，进浆管2和出浆管3为交错设置。

使用时，将薄钢板5固定在蜗壳本体1内部，且与加劲肋4进行焊接，可实现混凝土蜗壳一次性浇铸的完整性，提高了混凝土蜗壳整体的密实度以及牢固性，解决了现有钢筋混凝土蜗壳防渗效果不理想的问题，同时通过进浆管2和出浆管3的作用，可在浇筑的混凝土温度稳定后，对薄钢板5下部脱空部位进行回填灌浆，保证了薄钢板5与混凝土之间的密实性，提高了混凝土蜗壳的防渗能力与整体的牢固性。

综上所述：该采用内置钢板进行混凝土蜗壳防渗结构，通过薄钢板5和加劲肋4的作用，解决了现有钢筋混凝土蜗壳防渗效果不理想的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
