一种真空阀的制作方法

本实用新型涉及一种真空阀，尤其是一种集便器用真空阀。

背景技术：

传统真空阀门结构复杂，制作成本高，不易清理，不能普遍运用于小型的设备。

技术实现要素：

为了真空阀的广泛运用，本实用新型提供一种新型真空阀，该真空阀结构简单，容易清理。

该真空阀包括阀体，进水管，抽水管，气缸，连接杆，固定环，密封圈，阀门，阀体门。其特征在于：进水管和抽水管与阀体焊接在一起，阀门上圆杆两端分别固定在阀体一侧固定环和阀体门内侧固定环内，可以转动，阀体们通过螺丝固定在阀体上，气缸通过连接杆、固定环与阀门连接，通过气缸连接杆的伸缩控制阀门的开合，闭合时阀门盖住抽水口，开启时阀门离开抽水管管头。

作为优选，阀门接触抽水管的一面有一层橡胶垫作密封。

作为优选，阀体门与阀体之间通过密封垫片密封。

作为优选，连接杆与固定环之间通过不锈钢插销连接。

作为优选，连接杆与阀体之间密封圈材质为氯丁橡胶。

作为优选，整个阀体金属部分采用不锈钢材质制作。

本实用新型的操作流程：真空阀固定连接好，阀体门螺栓上紧密封并固定阀门，气缸通气，阀门处于闭合状态，连接杆处于伸出状态，污水通过进水管进入阀体，气缸动作，连接杆收缩拉动阀门打开，污水由于真空作用进入抽水管，几秒后气缸动作，连接杆伸出，阀门闭合。

本实用新型的有益效果是：结构简单，阀门易于拆卸，清洗方便，密封条件好，成本较低，适用于小型真空吸便系统。

附图说明

下面结合附图和具体实施方式对本实用新型进一步详细的说明。

图1是本实用新型提供的一种真空阀的A-A剖面视图。

图2是本实用新型提供的一种真空阀的左视图。

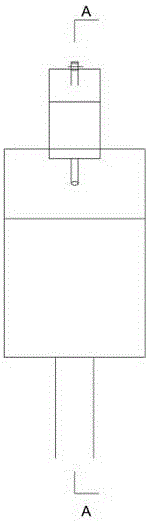

图3是本实用新型提供的一种真空阀的正面视图。

图4是本实用新型提供的一种真空阀的阀门固定方式示意图。

图中1-气缸，2-连接杆，3-密封圈，4-销子，5-基座，6-阀门，7-固定环，8-阀体，9-阀体门，10-进水管，11-抽水管，12-阀门上圆杆。

具体实施方式

图1、2、3、4所示，一种真空阀包括阀体8，阀体门9，进水管10，抽水管11，气缸1，连接杆2，固定环7，密封圈3，门6。

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例和附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。需要说明的是，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

进水管10与抽水管11连接在一起，阀体门9通过螺栓固定在阀体上，阀体门9上固定环7与阀体8上固定环7水平，同时阀门6通过圆管13固定在固定环7中。气缸1动作，连接杆2收缩，通过销子4和基座5带动阀门6开启，阀体8内污水通过抽水管11抽水，几秒后气缸2动作，连接杆2伸出，通过销子4和基座5带动阀门6闭合，抽水管11停止抽水。

本实施例中，阀门6通过阀体8和阀体门9上的固定环7固定在阀体8上。

本实施例中，主体材料全采用不锈钢材质，密封材料全采用橡胶密封材料。
