碎石场地型雨水集水井的制作方法

本实用新型涉及一种用于变电站、换流站户外场地排水系统，尤其涉及一种碎石场地型雨水集水井。

背景技术：

目前国内变电站、换流站碎石场地雨水集水井的井顶标高与碎石场地上表面一致，由于碎石铺设厚度为100mm，这就导致场地碎石内100mm厚的积水无法顺利排出，淤积在雨水井四周，久而久之雨水井四周会因为积水浸泡发生塌陷，从而导致站内排水系统瘫痪，给变电站及换流站安全运行带来隐患。

有鉴于此，本设计人针对上述现有技术未臻完善所导致的诸多缺失及不便，而深入构思，且积极研究改良试做而开发设计出本案。

技术实现要素：

本实用新型所要解决的技术问题是提供一种耐用、开启方便、便于检修和维护、绝缘性高、内腐蚀、碰撞不产生火花、能将积水彻底排除的碎石场地型雨水集水井，以克服现有技术存在的上述缺陷。

本实用新型解决技术问题的技术方案如下：碎石场地型雨水集水井包括井篦子、集水井井身、井圈，集水井井身包括砖砌墙体和涂抹在砖砌墙体内壁防水砂浆层，其特征在于：井圈和井篦子都采用高分子复合材料，井圈的下部采用细石混泥土与集水井井身固定，井圈侧壁设置泄水孔。

优选的，井圈和井篦子的复合材料为树脂、玻璃纤维、重钙、聚氯乙烯及添加剂组成，且在在高温、高压环境下模压成型，分子结构致密，强度及承载力高，从而具有使井圈及井篦子使用寿命达到20年以上；采用上述复合材料制作的井篦子具有自重轻的特点，开启时省力、方便，便于检修、维护；同时具有绝缘性高，耐腐蚀性强，提高变电站或换流站运行安全；在使用过程中遇到碰撞也不产生火花，能够起到防范火灾的作用。

优选的，井圈总高度15cm，井圈中间5cm侧壁设计成为网眼状泄水孔结构，将本实用新型安装于碎石场地后，布置于井圈之侧壁上最低处的泄水孔低于碎石场地的灰土封闭地面。

优选的，井篦子厚度为5cm。

综上所述，本实用新型与现有技术相比，具有的有益效果在于：能够有效将碎石场地雨水井四周积水清除，并能避免塌陷，使用寿命长；开启省力、便于检修、维护；同时具有绝缘性高，耐腐蚀性强，提高变电站或换流站运行安全；在使用过程中遇到碰撞也不产生火花，能够起到防范火灾的作用；兼顾实用与美观，提高场地整地观感。

附图说明

图1是本实用新型俯视结构示意图。

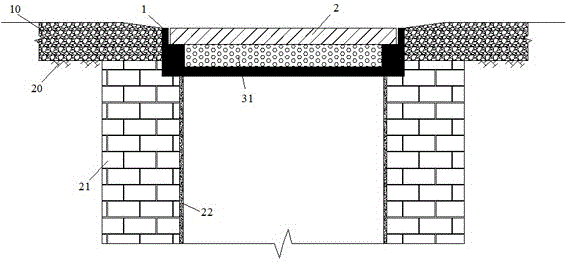

图2是图1之A-A处剖面结构示意图。

图3是图1之B-B处剖面结构示意图。

图4是本实用新型在降雨量较大时的排水示意图。

图5是本实用新型在降雨量较小时或没有降雨时的排水示意图。

图中：井篦子1、集水井井身2、井圈3、砖砌墙体21、防水砂浆层22、泄水孔31、碎石场地10、封闭地面20、地面积水30。

具体实施方式

下面结合附图对本实用新型进一步说明，结合图1至图3，碎石场地型雨水集水井包括井篦子1、集水井井身2、井圈3，集水井井身2包括砖砌墙体21和涂抹在砖砌墙体内壁防水砂浆层22，其特征在于：井圈3和井篦子1都采用高分子复合材料，井圈3的下部采用细石混泥土与集水井井身固定，井圈3侧壁设置泄水孔31。

上述所述的井圈3和井篦子1的复合材料为树脂、玻璃纤维、重钙、聚氯乙烯及添加剂组成，且在在高温、高压环境下模压成型，分子结构致密，强度及承载力高，从而具有使井圈及井篦子使用寿命达到20年以上；采用上述复合材料制作的井篦子1具有自重轻的特点，开启时省力、方便，便于检修、维护；同时具有绝缘性高，耐腐蚀性强，提高变电站或换流站运行安全；在使用过程中遇到碰撞也不产生火花，能够起到防范火灾的作用。

参阅图2至图5，井圈3总高度为15cm，井圈3中间5cm处的侧壁设置网眼状泄水孔31结构，将本实用新型安装于碎石场地10后，布置于井圈3侧壁上最低处的泄水孔31低于碎石场地10的灰土封闭地面20，参阅图4，当降雨量较大时，地面积水30通过井篦子1和井圈3四周的泄水孔31流入井内，参阅图5，当降雨量较小时或没有降雨的情况下，地面积水30通过井圈3四周的泄水孔31流入井内，从而能将碎石场地10的积水及时的清理，避免了积水长时间的渗漏于集水井井身2四周而导致碎石场地型雨水集水井塌陷。上述所述的井篦子厚度为5cm。
