一种防臭雨水口装置的制作方法

本实用新型涉及街道雨水入口装置的技术领域，特别是防臭雨水口装置的技术领域。

背景技术：

目前，城市街道两旁设置的民用建筑住宅区及市政工程，设置有雨水口，在雨水口上端面设置有格栅形水箅板，下端连通下水管道，水箅板将雨水排入下水管道，同时也供人、车行走，而连通下水管道的臭气容易经雨水口返回地面，污染地面空气，有碍城市环境卫生，影响人们出行和生活，针对这样的问题，以必要设计一种装置来防止臭气从雨水口返回到地面。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种防臭雨水口装置，能够减少下水管道的臭气返回到地面之上，使得城市环境更加卫生。

为实现上述目的，本实用新型提出了一种防臭雨水口装置，包括底板、前板、凹槽、后板、侧板、滑动板、上板、电机和插线块，所述底板上设置有侧板，侧板的数量为2个，侧板两端之间分别设置有前板和后板，侧板的一侧设置有滑动槽，前板的一侧设置有凹槽，滑动槽和凹槽内设置有滑动板，滑动板上设置的缺口的一侧面上设置有齿条，滑动板上还设置有湿度传感器；所述前板、后板和侧板上端设置有上板，上板上设置有电机和插线块，电机的转动轴穿过上板，转动轴下端设置有齿轮，齿轮与齿条相啮合；所述上板内设置有进水孔。

作为优选，所述滑动槽和凹槽的宽度相等且位于同一水平位置上；所述滑 动板与滑动槽形成滑动配合，滑动板上端面与上板下端面之间留有间隙。

作为优选，所述湿度传感器的数量至少为2个，湿度传感器位于进水孔下方。

作为优选，所述插线块位于电机的一侧，插线块上设置有插线孔。

作为优选，所述进水孔所覆盖的平面范围位于滑动板上平面范围之内。

作为优选，所述插线块内设置有控制电路板，插线块分别与电机和湿度传感器相连接。

本实用新型的有益效果：本实用新型通过将上板下方设置有滑动板，滑动板上的齿条与电机下端的齿轮相啮合，可以让滑动板在滑动槽内滑动，从而实现遮住进水孔和敞开进水孔，这样既能保证雨水流进下水道内，同时能保证下水道内的臭气不会返回到地面上；湿度传感器的数量至少为2个，湿度测量准确可靠；本实用新型结构简单，使用方便，可以进行广泛推广和应用。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种防臭雨水口装置的主视剖视图；

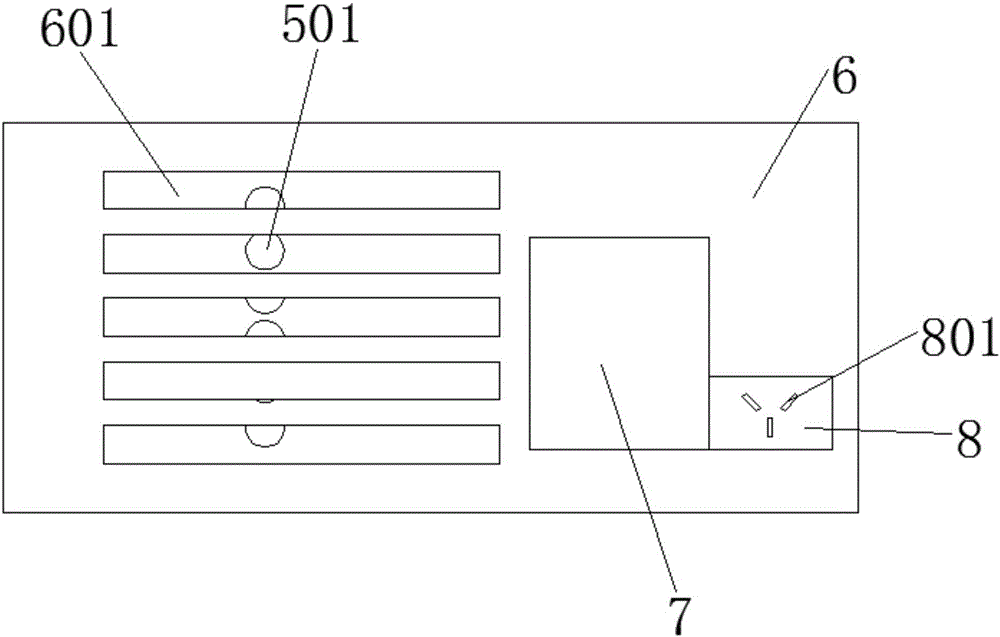

图2是本实用新型一种防臭雨水口装置的俯视图；

图3是本实用新型一种防臭雨水口装置的俯视剖面图。

图中：1-底板、101-流水孔、2-前板、201-凹槽、3-后板、4-侧板、401-滑动槽、5-滑动板、501-湿度传感器、502-齿条、503-缺口、6-上板、601-进水孔、7-电机、701-齿轮、8-插线块、801-插线孔。

【具体实施方式】

参阅图1、图2和图3，本实用新型一种防臭雨水口装置，包括底板1、前板2、凹槽201、后板3、侧板4、滑动板5、上板6、电机7和插线块8，所述底板1上设置有侧板4，侧板4的数量为2个，侧板4两端之间分别设置有前板 2和后板3，侧板4的一侧设置有滑动槽401，前板2的一侧设置有凹槽201，滑动槽401和凹槽201内设置有滑动板5，滑动板5上设置的缺口503的一侧面上设置有齿条502，滑动板5上还设置有湿度传感器501；所述前板2、后板3和侧板4上端设置有上板6，上板6上设置有电机7和插线块8，电机7的转动轴穿过上板6，转动轴下端设置有齿轮701，齿轮701与齿条502相啮合；所述上板6内设置有进水孔601；所述滑动槽401和凹槽201的宽度相等且位于同一水平位置上；所述滑动板5与滑动槽401形成滑动配合，滑动板5上端面与上板6下端面之间留有间隙；所述湿度传感器501的数量至少为2个，湿度传感器501位于进水孔601下方；所述插线块8位于电机7的一侧，插线块8上设置有插线孔801；所述进水孔601所覆盖的平面范围位于滑动板5上平面范围之内；所述插线块8内设置有控制电路板，插线块8分别与电机7和湿度传感器501相连接。

本实用新型工作过程：

本实用新型一种防臭雨水口装置在工作过程中，将装置设置在地面上，电源与插线块8上的插线孔801相连接，当下雨时，滑动板5上的湿度传感器501检测到湿度并将信息传送给插线块8内的控制电路板，控制电路板判断湿度，如果湿度大于设定值，控制电路板控制电机7转动，从而使得齿条502在齿轮701的转动下向右移动，滑动板5在滑动槽4内滑动，滑动板5离开凹槽201使得滑动板5一端与前板2一侧之间留有间隙，从而雨水由进水孔601进入并通过间隙进入到下水道，实现雨水的排放；当天气晴朗时，湿度传感器501对湿度进行检测并将信息传送给插线块8内的控制电路板，控制电路板判断湿度，如果湿度小于设定值，滑动板5始终位于凹槽201和滑动槽4内，电机7不工作，从而使得滑动板5挡住进水孔601，这样就能有效防止下水道内的臭气返回 到地面上。

本实用新型通过将上板6下方设置有滑动板5，滑动板5上的齿条502与电机7下端的齿轮701相啮合，可以让滑动板5在滑动槽401内滑动，从而实现遮住进水孔601和敞开进水孔601，这样既能保证雨水流进下水道内，同时能保证下水道内的臭气不会返回到地面上；湿度传感器501的数量至少为2个，湿度测量准确可靠；本实用新型结构简单，使用方便，可以进行广泛推广和应用。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本实用新型简单变换后的方案均属于本实用新型的保护范围。
