一种用于浴室的废水回收装置的制作方法

本实用新型涉及一种废水回收装置，特别涉及一种用于浴室的废水回收装置。

背景技术：

浴室的废水回收装置是一种卫浴环保装置，同时现在节能环保已经成为一种时尚，特别是在水资源节约方面，大家更是非常重视。我们在洗澡的过程中，会使用大量的热水。而在不经意之间，废水也会悄悄的流走，也属于极大的浪费，当人们在浴室洗澡时，通常洗澡的废水会通过下水道流走，废水的排除不仅造成浪费，同时还会因为毛发无造成下水道堵塞，现有浴室的生活废水利于十分不足，而且废水的回收利用十分的麻烦，不仅投资成本高，而且操作麻烦，无法进行简单的回收利用，同时人们在洗澡的时候会因为底板冰凉，造成十分的不适，以及湿滑的底板，容易滑倒。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种用于浴室的废水回收装置，通过安装方形节水板、防滑凸起和保温防水垫，解决了现有的浴室的废水无法件方便回收，以及无法对底板进行防滑与保暖的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种用于浴室的废水回收装置，包括站板、方形节水板、卡槽、卡键、把手槽、把手、进水孔、过滤网、放水塞、防滑凸起、保温防水垫和集水槽，所述站板包括四个所述方形节水板，所述方形节水板的一侧均设有所述卡槽，所述方形节水板的另一侧设有所述卡键，两个所述方形节水板均通过所述卡槽与所述卡键连接，四个所述方形节水板的边侧均设有两个所述把手槽，所述把手槽内部设有所述把手，且所述把手槽的内部设有两个所述进水孔，四个所述方形节水板的一端均设有所述放水塞。

作为本实用新型的一种优选技术方案，所述方形节水板的表面设有所述防滑凸起，且所述防滑凸起的的下端设有所述保温防水垫，所述保温防水垫的下端设有所述集水槽。

作为本实用新型的一种优选技术方案，所述进水孔的表面设有设有所述过滤网，且所述进水孔与所述集水槽连接。

与现有技术相比本实用新型所达到的有益效果是：本实用新型一种用于浴室的废水回收装置，四个方形节水板之间通过卡键连接，结构简单，方便操作，方形节水板安装防滑凸起和保温防水垫，有效的防止滑到以及对脚部进行保温，减少寒冷造成的不适，本装置便于拆卸，通过把手和放水塞进行废水的再利用，体现环保节能，通过过滤网有效的进行毛发过滤，减少下水道的堵塞，本实用新型结构简单，便于使用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

在附图中：

图1是本实用新型结构的示意图；

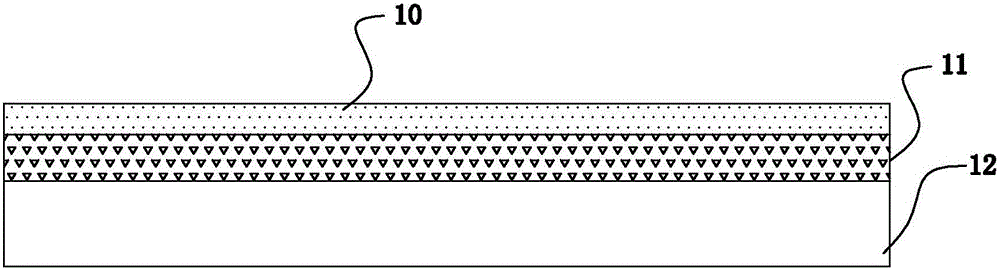

图2是本实用新型方形节水板内部的结构示意图；

图3是本实用新型进水孔的结构示意图。

图中标号：1、站板；2、方形节水板；3、卡槽；4、卡键；5、把手槽；6、把手；7、进水孔；8、过滤网；9、放水塞；10、防滑凸起；11、保温防水垫；12、集水槽。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例：如图1-3所示，本实用新型一种用于浴室的废水回收装置，包括站板1、方形节水板2、卡槽3、卡键4、把手槽5、把手6、进水孔7、过滤网8、放水塞9、防滑凸起10、保温防水垫11和集水槽12，述站板1包括四个方形节水板2，方形节水板2的一侧均设有卡槽3，方形节水板2的另一侧设有卡键4，两个方形节水板2均通过卡槽3与卡键4连接，四个方形节水板2的边侧均设有两个把手槽5，把手槽5内部设有把手6，且把手槽5的内部设有所述进水孔7，四个方形节水板2的一端均设有放水塞9。方形节水板2的表面设有防滑凸起10，且防滑凸起10的的下端设有保温防水垫11，保温防水垫11的下端设有集水槽12，防滑凸起10有效的防止滑倒，以及保温防水垫11避免冰凉的底板造成脚部不适。进水孔7的表面设有设有过滤网8，且进水孔7与集水槽12连接，过滤网8进行过滤脱落毛发，防止毛发堵塞下水道，以及防止造成室内毛发乱飞，难以清理。

该种用于浴室的废水回收装置，首先通过卡槽3和卡键4，进行安装方形节水板2，安装十分简单，在将安装好的站板1放在浴室内，当人们进行洗澡时，站在站板1上，安装的保温防水垫11有效的保护脚部的舒适，不会因为冬天寒冷脚部感到十分不适，防滑凸起10有效的保护人们不会滑到，当四个方形节水板2水量均达到一端高度，上厕所后，可通过卡槽3和卡键4进行拆卸，提起把手6，打开放水塞9进行冲厕，也可使用废水进行浇花，通过设有四个方形节水板2，可多次使用，十分的环保节能。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
