防尘斗齿销的制作方法

本实用新型涉及机械配件领域，特别涉及防尘斗齿销。

背景技术：

斗齿销，其广泛应用于挖掘机、起重机、抓斗等活动部件的连接处，比如，在铲斗工作时，作为工作在最前端的斗齿与斗齿座的连接件，尘土或沙子等异物会跑到斗齿销与销孔之间的间隙里，在需要更换斗齿销时，异物使斗齿销不易拆卸，给人们带来麻烦。

技术实现要素：

为解决现有技术的不足之处，本实用新型提供防尘斗齿销。

防尘斗齿销，包括斗齿销本体和弹性金属卡环，该斗齿销本体的中部开设有大小与弹性金属卡环相适配的凹槽，该弹性金属卡环套设于凹槽内，其特征在于：还包括蘑菇形六角螺钉，该斗齿销本体的两端均设有螺纹盲孔，该六角螺钉安装于螺纹盲孔内，该六角螺钉的螺钉头的直径大于斗齿销本体的直径。

进一步地，该六角螺钉的钉头底面设有环形垫片槽，该环形垫片槽设有橡胶垫片。

进一步地，该六角螺钉由合金钢制成。

本实用新型的有益效果：

本实用新型中六角螺钉安装于斗齿销两端的螺纹盲孔，解决了挖掘机、起重机、抓斗等机械在工作时尘土或者沙子会跑进斗齿销和销孔之间使斗齿销的使用寿命减短的问题，另外，有六角螺钉使在需要更换斗齿销时，销孔内没有异物，使斗齿销更容易拆卸。

附图说明

图1为本实用新型的结构示意图。

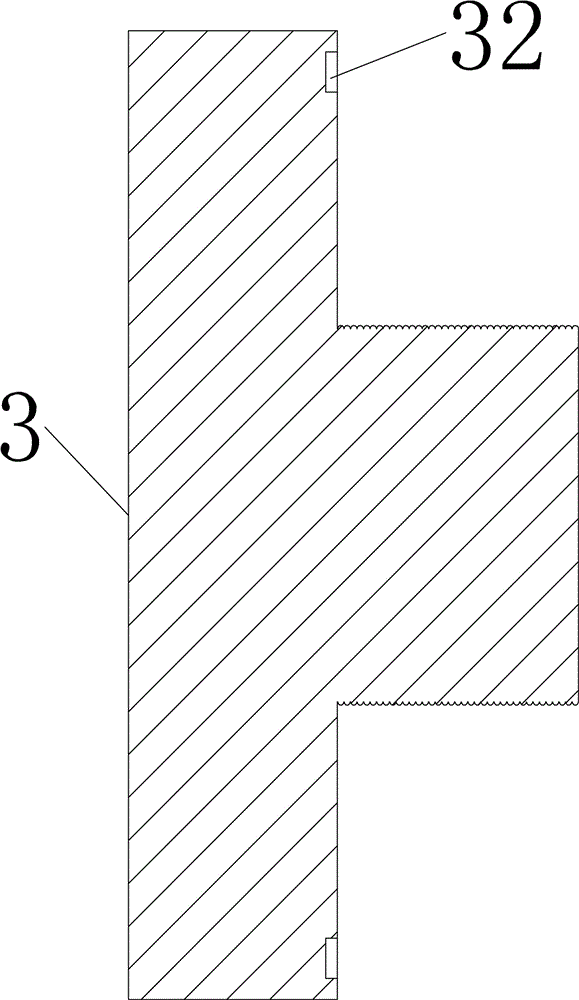

图2为六角螺钉的结构对半剖视图。

具体实施方式

如图1和图2所示，防尘斗齿销，包括斗齿销本体1、弹性金属卡环2及蘑菇形六角螺钉3，该斗齿销本体1的中部开设有大小与弹性金属卡环相适配的凹槽，该弹性金属卡环套设于凹槽内，该斗齿销本体1的两端均设有螺纹盲孔11，该六角螺钉3安装于螺纹盲孔11内，该六角螺钉3的螺钉头31的直径大于斗齿销本体1的直径，安装时，六角螺钉1旋进螺纹盲孔锁紧，螺钉头31与斗齿套相底，螺钉头31封住销孔，即阻止尘土或沙子等异物进入销孔，延长斗齿销的使用寿命。

该六角螺钉3的钉头底面设有环形垫片槽32，该环形垫片槽32设有橡胶垫片4，橡胶垫片4进一步杜绝异物进入销孔。

该六角螺钉3由合金钢制成，作为工作在前线的零部件，硬度需要得到保障。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的精神和范围，其均应涵盖在本实用新型的权利要求范围当中。
