主附桶复合桶形基础的制作方法

本实用新型涉及一种海洋平台基础，具体是一种主附桶复合桶形基础。

背景技术：

桶形基础于90年代最早应用于挪威的北海平台，作为一种新型的海洋工程基础，具有施工速度快、造价低廉、能够重复循环利用等优点，现已逐渐取代了桩基础，主要应用于海上风电基础、海洋平台构建、海上漂浮结构固定等海洋岩土工程领域。其工作原理是：首先靠自重和上部结构的重量，插入海底一定深度，形成有效密封后，再通过泵抽出桶中的空气和水形成负压，利用桶内外的压力差把基础驱入海底地层中的设计深度。当平台需要移动时，可再充气把基础从地层中拔出。

传统桶形基础在使用过程中常常出现水平承载力及抗拔力不足的问题，特别是遇到特殊海洋环境桶形基础很容易发生转动，严重影响了桶形基础的稳定使用和使用寿命。

技术实现要素：

针对上述现有技术存在的问题，本实用新型提供一种主附桶复合桶形基础，该基础的水平承载能力、竖向承载能力及抗拔能力得到显著提高，稳定性得到明显提升。

为了实现上述目的，本实用新型采用的技术方案是：一种主附桶复合桶形基础，包括主桶，主桶顶部均开有可开闭进水孔；所述主桶外周设置有多个附桶，与主桶高度相同，所述附桶与主桶通过肋桶连接，附桶顶部均开有可开闭进水孔。

本实用新型进一步的，所述主桶底部形成尖端。

本实用新型进一步的，所述附桶的底部形成尖端。

本实用新型进一步的，所述肋桶的上部开有泄水孔。有利于沉贯时减小阻力。

本实用新型进一步的，附桶之间的连接有加强杆，进行强化连接。

由于采用上述技术方案，本实用新型具有如下优点：（1）结构形式简单，整体性强，以主桶为中心，主桶和附桶能够很好的协调工作，桶形基础的整体稳定性得到显著提升。（2）主桶和附桶的末端都做成易于沉贯的尖端，有利于初步贯入及沉贯的顺利进行。（3）肋桶的设置，对于协调主桶和附桶共同工作具有重要作用。（4）该桶形基础相比传统桶形基础具有更高的水平和竖向承载力，能够较好的适应于较为复杂的海洋环境。

附图说明

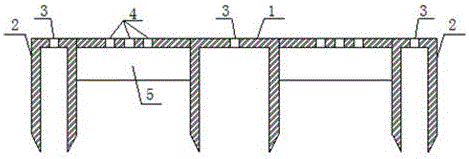

图1为本实用新型的结构示意图；

图2为图1中A-A剖面图；

图中：1、主桶，2、附桶，3、可开闭进水孔，4、泄水孔，5、肋桶，6、加强杆。

具体实施方式

下面将结合附图对本实用新型作进一步说明。

如图1和图2所示，本实用新型一带主附桶复合桶形基础，包括主桶1，主桶1顶部均开有可开闭进水孔3；主桶1外周设置有多个附桶2，与主桶1高度相同，附桶2与主桶1通过肋桶5连接，附桶2顶部均开有可开闭进水孔3。

在上述结构基础上，本实用新型在主桶1底部形成尖端，有利于初步贯入及沉贯的顺利进行。同理附桶2的底部也形成尖端状。由于肋桶5增大了基础的面积，因此在肋桶5的上部开有泄水孔4，这有利于沉贯时减小阻力。在附桶2之间的连接有加强杆6，对附桶2进行强化加固。

本实用新型具体沉贯过程：首先将进行沉贯的海底地基平面进行整平，而后通过吊装将一种主附桶复合桶形基础进行初步放置，利用重力实现其初始如泥，打开主桶1和附桶2的可开闭进水孔3进行抽水形成负压，利用负压沉贯机理实现主桶1和附桶2的同时贯入，沉贯过程中注意主桶1和附桶2的协同工作。在沉贯过程中，肋桶5逐渐沉入泥中，沉贯过程中的水可以通过肋桶的泄水孔4排出。待基础贯入至设计深度即可完成沉贯。

当然，上述实施例仅是本实用新型的优选方案，具体并不局限于此，在此基础上可根据实际需要作出具有针对性的调整，从而得到不同的实施方式。由于可能实现的方式较多，这里就不再一一举例说明。
