排水塞的制作方法

本实用新型涉及一种家庭用品，特别是一种用于水槽上的排水塞。

背景技术：

目前，家庭中的水槽一般都配备有排水塞，这种排水塞为与水槽的排水孔相匹配使用，由于水槽的排水孔尺寸并没有统一的标准，导致在排水塞损坏后无法能够找到相匹配的排水塞进行更换，而目前市场上有一些通用形的排水塞，但其只能够将排水孔栓塞，在排水的时候还是需要将排水塞拔出，从而使水流走。

技术实现要素：

本实用新型的目的是提供一种排水塞，要解决的技术问题是能够匹配不同孔距的水槽的排水孔，能够在不拔出排水塞的情况下将水槽中的水排出，不仅结构简单而且使用方便。

为解决上述问题，本实用新型采用以下技术方案实现：一种排水塞，包括片状结构的塞板，所述塞板的中部设有圆形孔，在圆形孔的四周设有数根朝圆形孔的圆心上方延伸的弧形肋条，所述弧形肋条由软质材料构成，在圆形孔的圆心上方设有接合部，弧形肋条与接合部的四周边缘连接后形成半球形的拱部，在相邻两条弧形肋条之间设有流水孔，所述拱部的上端设有由软质材料制成的半球形软盖，所述半球形软盖覆盖在拱部上，半球形软盖与拱部同轴设置，所述半球形软盖的中心部与接合部的中心部连接固定；当向下按下半球形软盖的外表面中心部后，半球形软盖向上外翻，使流水孔裸露；当向下按下外翻的半球形软盖的相对两侧的边缘后，半球形软盖复原，半球形软盖覆盖拱部，封闭裸露的流水孔，并且半球形软盖的下端边缘与塞板贴合密封。

本实用新型所述的接合部的下方固定连接的硬质板。

本实用新型所述的半球形软盖外表面的中心处设有硬质的按压部，在按压部的下端设有固定杆，固定杆穿过半球形软盖、接合部后与硬质板铆接。

本实用新型所述的塞板的下端面位于圆形孔处设有环形的凸出部，所述凸出部与圆形孔设于同一轴线上。

本实用新型所述的弧形肋条、接合部、塞板以及凸出部为一体成型结构。

本实用新型所述的半球形软盖、弧形肋条、接合部、塞板以及凸出部均由硅胶材料制成。

本实用新型所述的硬质板以及按压部由金属材料制成。

本实用新型所述的塞板为圆形。

本实用新型所述的软质肋条设有9根。

本实用新型与现有技术相比，在塞板上设有一个由弧形肋条以及接合部构成的拱部，在拱部上设置一个半球形软盖，从而将相邻两根弧形肋条之间的流水孔封闭，当按下半球形软盖的中心部使，使半球形软盖向上外翻，将流水孔裸露，从而在不拔出排水塞的情况下，可以将水槽中的水排出；当按压半球形软盖的相对两侧边缘能够使半球形软盖复原，从而封闭流水孔，方便使用，而且结构简单，生产成本低。

附图说明

图1是本实用新型的外部结构示意图。

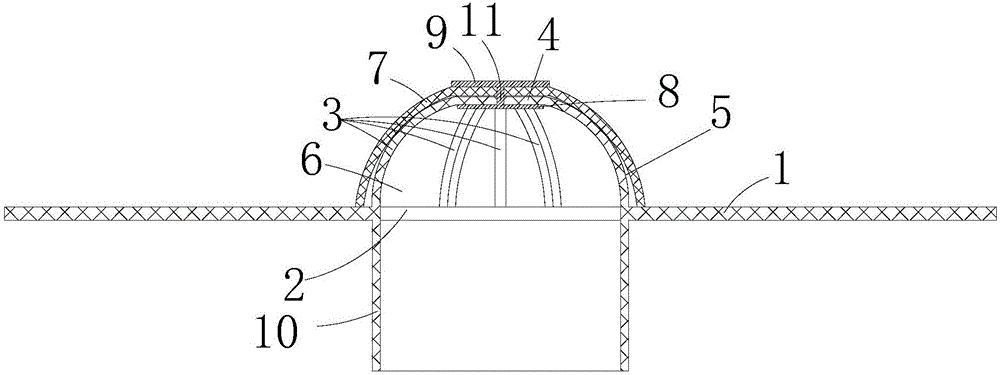

图2是本实用新型的内部结构示意图。

图3是本实用新型的半球形软盖向上外翻状态的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步详细说明。

如图1和图2所示，本实用新型的排水塞，包括片状结构的塞板1，塞板1为圆形，由软质材料制成，在塞板1的中部设有圆形孔2，在圆形孔2的四周设有数根朝圆形孔2的圆心上方延伸的弧形肋条3，弧形肋条3优选为9根，弧形肋条3由软质材料构成；在圆形孔2的圆心上方设有接合部4，弧形肋条3的前端与接合部4的四周边缘连接后形成半球形的拱部5，在相邻两条弧形肋条3之间设有流水孔6，所述拱部5的上端设有由软质材料制成的半球形软盖7，所述半球形软盖7覆盖在拱部5上，半球形软盖7与拱部5同轴设置，半球形软盖7的中心部与接合部4的中心部连接固定，在接合部4的下方设有固定连接的硬质板8，起到加强接合部4的硬度，塞板1的下端面位于圆形孔2处设有环形的凸出部10，所述凸出部10与圆形孔2设于同一轴线上，凸出部10用于将塞板1相对的固定在水槽的排水口上；当向下按下半球形软盖7的外表面中心部后，半球形软盖7以及弧形肋条3挤压变形，当半球形软盖7的内侧面中心部被压至圆形孔2处时，半球形软盖7受弧形肋条3的限制，无法继续下压，最终半球形软盖7向上外翻(图3所示)，使流水孔6裸露；当向下按下外翻的半球形软盖7的相对两侧的边缘后，半球形软盖7的内侧面被压至圆形孔2处，受弧形肋条3的限制，使半球形软盖7无法继续下压，迫使半球形软盖7复原，此时的半球形软盖7覆盖拱部5，封闭裸露的流水孔6，并且半球形软盖7的下端边缘与塞板1贴合密封，使水槽里的水无法从流水孔6中流走。

在半球形软盖7外表面的中心处设有硬质的按压部9，在按压部9的下端设有固定杆11，固定杆11穿过半球形软盖7、接合部4后与硬质板8铆接，从而将半球形软盖7、接合部4、按压部9以及硬质板8固定在一起。

本实用新型中的弧形肋条3、接合部4、塞板1以及凸出部10为一体成型结构；半球形软盖7、弧形肋条3、接合部4、塞板1以及凸出部10均由硅胶材料制成；硬质板8以及按压部9由金属材料制成。

本实用新型能够适配不同孔径的水槽，不仅使用方便，而且结构简单。
