水气合一健身柱的制作方法

本实用新型涉及一种水气合一健身柱。

背景技术：

健身柱运动最早起源于瑞士，它在协调、康复腰、背、颈、髋膝盖等功能作用的发挥，逐渐被延伸推广为一种流行的健康运动，也日益被喜爱运动的年轻男女所接受，同时由训练柱还产生一项颇为有趣、协调性强的运动，那就是健身柱可多人参与，共同健身，而现有的健身柱通常为充气式，无法充水，而且适用环境单一。

技术实现要素：

针对现有结构的技术问题，本实用新型目的是在于提供一种水气合一健身柱，不仅可充气还可以充水，便于各种环境的锻炼。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种水气合一健身柱，其特征在于其包括：内部空心的柱体、沿柱体轴向方向延伸的第一把手、设置在柱体圆周方向上的第二把手、设置在柱体一端的阀门装置、以及与阀门装置配合的保护盖。

在上述技术方案的基础上，进一步包括如下附属技术方案：

所述第一把手为一个或多个，且为固定式。

所述第二把手为一个或多个，且为固定式。

所述阀门装置包括收容槽、与柱体一体设置的连接部、设置在收容槽中心的阀芯、以及连接收容槽和连接部之间的多个连接筋。

所述保护盖包括位于一端的拨片、位于另一端且可至少部分插入到收容槽内并固定的锁扣部、以及与柱体一体相连的连接绳。

所述锁扣部设置有与收容槽相锁定的螺旋孔。

由于采用了上述技术方案，本实用新型具有以下优点：

不仅可充气还可以充水，便于室内、或泳池、或多人环境的锻炼，尤其适合腰、背、颈、髋膝盖的锻炼。

附图说明

下面结合附图和具体实施方式来详细说明本实用新型；

图1为本实用新型的结构示意图。

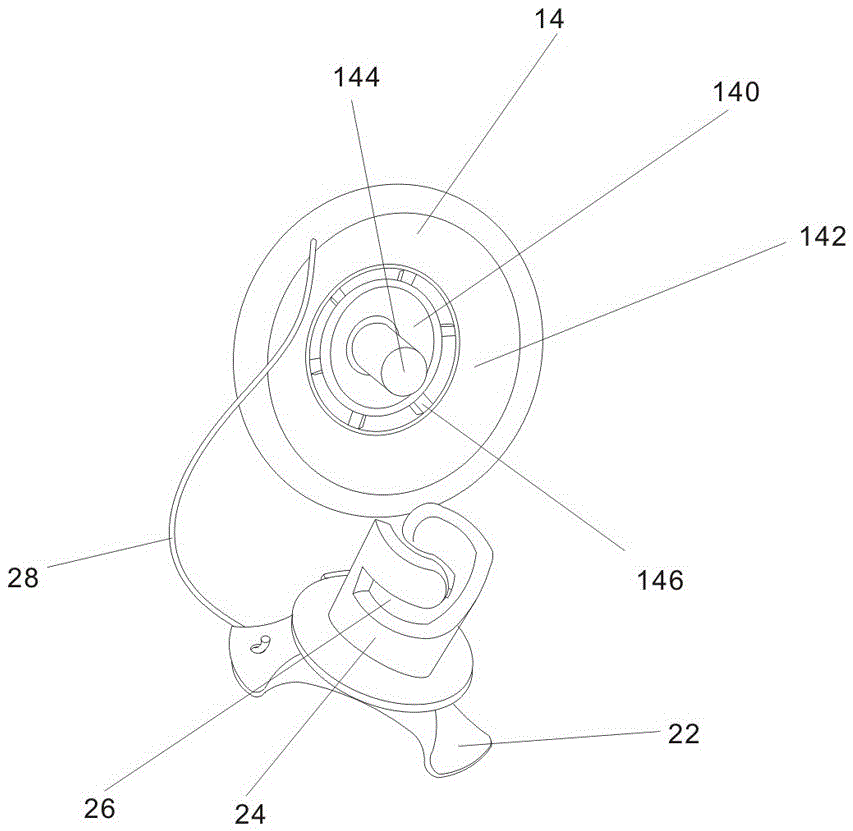

图2为本实用新型中阀门装置和保护盖的结构示意图。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，本实用新型提供一种水气合一健身柱的具体实施例，其包括：内部空心的柱体10、沿柱体10轴向方向延伸的第一把手12、设置在柱体10圆周方向上的第二把手13、设置在柱体10一端的阀门装置14、以及与阀门装置14配合的保护盖20。

第一把手12为一个或多个，且固定式。

第二把手12为一个或多个，且固定式。

阀门装置14包括收容槽140、与柱体10一体设置的连接部142、设置在收容槽140中心的阀芯144、以及连接收容槽140和连接部142之间的多个连接筋146。

保护盖20包括位于一端且便于用户旋转开启或关闭的拨片22、位于另一端且可至少部分插入到收容槽140内并固定的锁扣部24、以及与柱体10一体相连的连接绳28。锁扣部24设置有与收容槽140相锁定的螺旋孔26。

本实用新型不仅可充气还可以充水，便于室内、或泳池、或多人环境的锻炼，尤其适合腰、背、颈、髋膝盖的锻炼。

当然上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型主要技术方案的精神实质所做的等效变换或修饰，都应涵盖在本实用新型的保护范围之内。
